2.6. Anschluss - PNP Quadlock-Kabelsatz

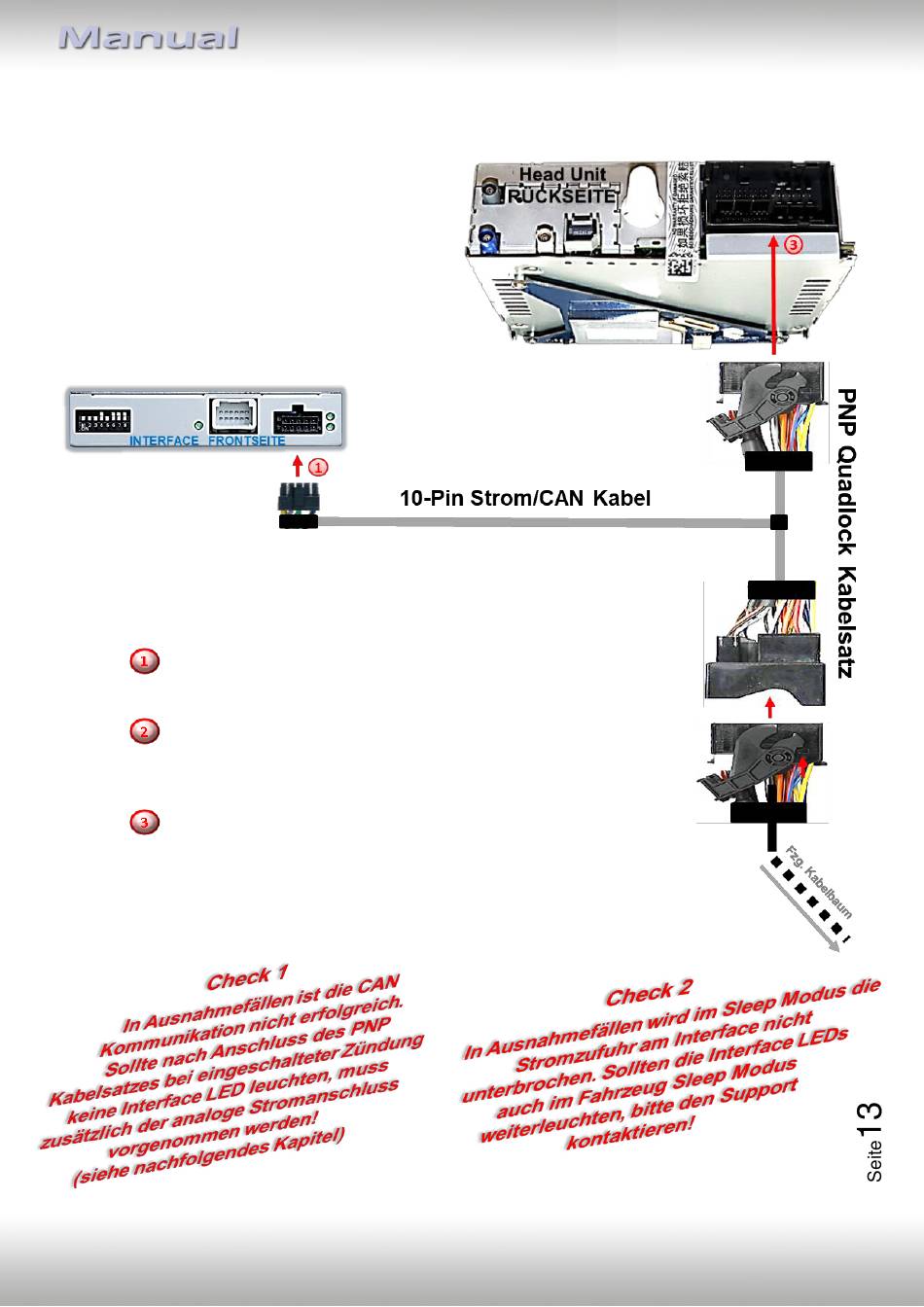

Die 10-Pin Buchse des 10-Strom/CAN Kabels mit dem 10-Pin Stecker
des Video Interface verbinden.
Die Quadlock-Buchse des Fahrzeugkabelbaumes an der Rückseite der
Head-Unit abstecken und mit dem Quadlockstecker
des Quadlock Kabelsatzes verbinden.
Die Quadlock-Buchse des Quadlock Kabelsatzes mit dem
Quadlock-Stecker der Head-Unit verbinden.
