Video-einspeiser
Inhaltsverzeichnis

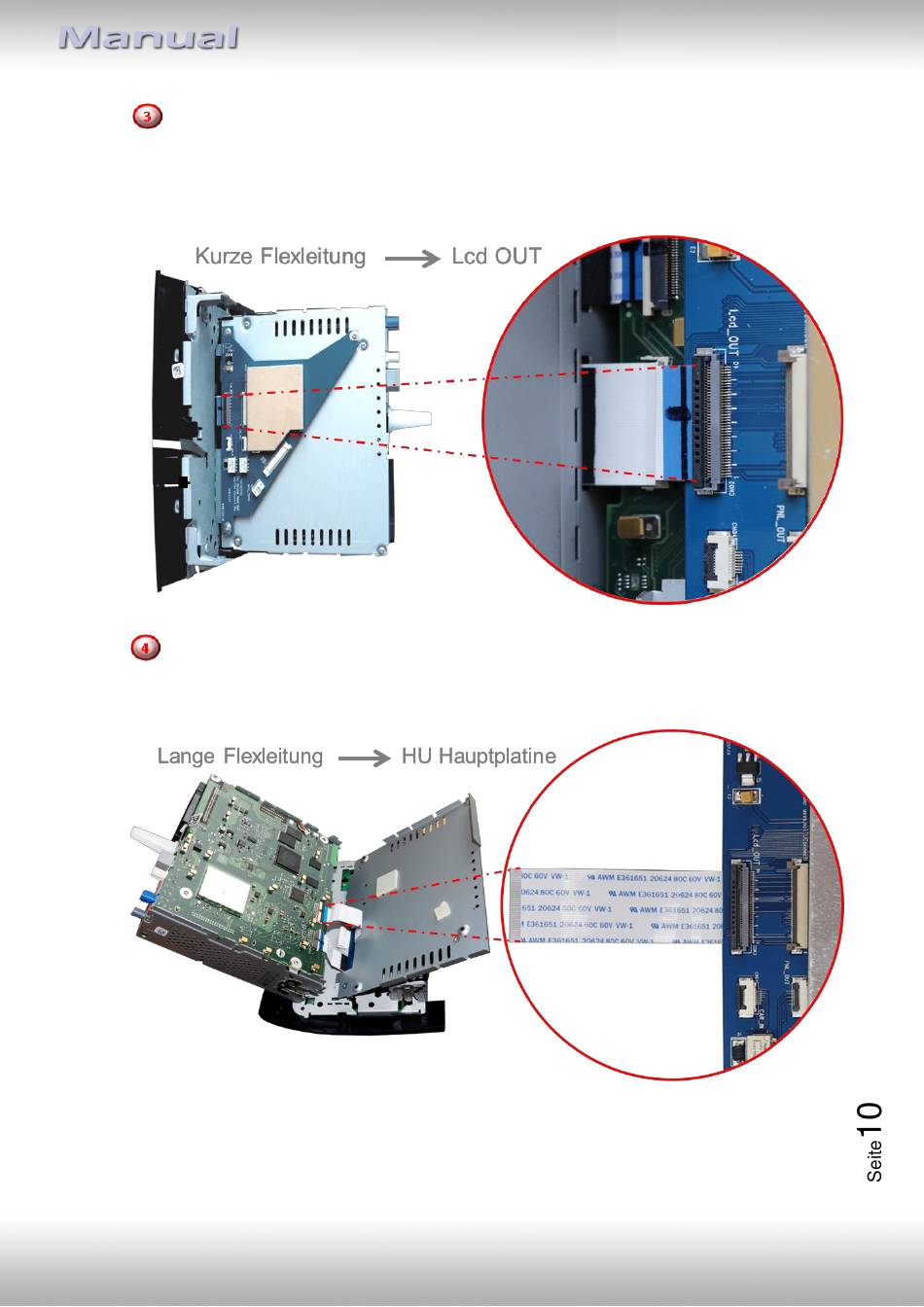

Die am Flexleitungssockel der Head-Unit Hauptplatine angeschlossene originale 40-
Pin Flexleitung ausklippsen und umseitig an dem unteren freien Flexleitungssockel
„Lcd OUT"
des Tochter PCB anschließen (nachstehende Warnhinweise beachten!).
Achtung: Aufgrund der sehr kurzen Original Flexleitung steht nur wenig Platz für die
Montage zur Verfügung!
Die vormontierte 40-Pin Flexleitung des Tochter PCB an dem zuvor freigewordenen
Flexleitungssockel der Head-Unit Hauptplatine anschließen (nachstehende
Warnhinweise beachten!).
Nach Überprüfung der fehlerfreien Flexleitungsmontage erfolgt die Wiedermontage
des Bedienteils sowie des Ersatz - Gehäusebodens in umgekehrter Reihenfolge
Version 09.09.2021
HW CAM(V100)(V12)
RL4-UCON5-F
