Analoge Stromversorgung
Sollte nach Anschluss des 20-Pin PNP Kabelsatzes bei eingeschalteter Zündung keine
Interface LED leuchten, muss zusätzlich die lila farbene Leitung
Manual ACC
des 12-Pin
Interface Kabels an
+12V S-Kontakt Klemme 86s
(z.B. Handschuhfachbeleuchtung)
angeschlossen werden.

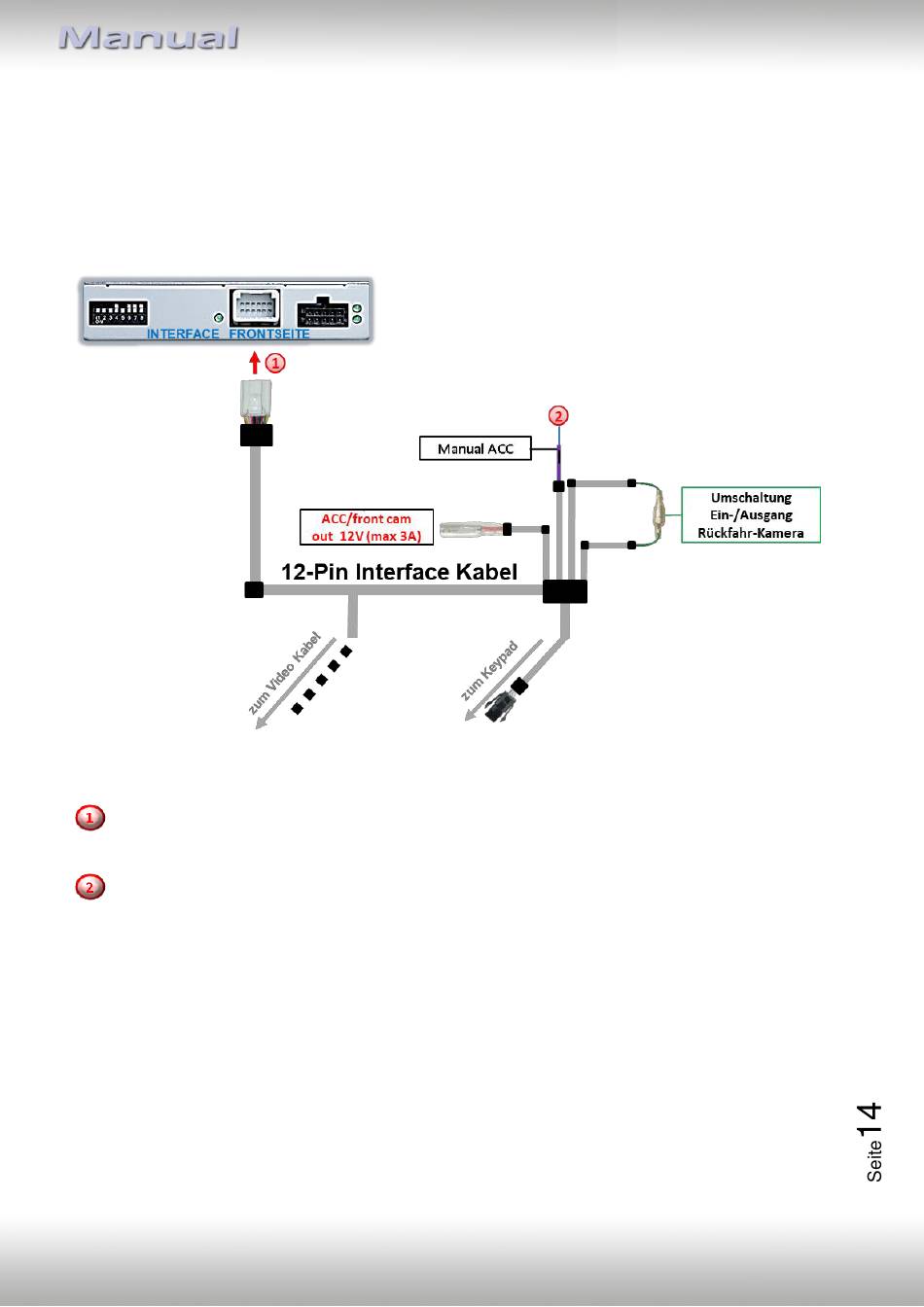

Die 12-Pin Buchse des 12-Pin Interface Kabels an dem 12-Pin Stecker des Video Interface
anschließen.
Die lila farbene Leitung
Manual ACC
des 12-Pin Interface Kabels an
S-Kontakt Klemme 86s +12V
anschließen (z.B. Handschuhfachbeleuchtung)
