2.4.

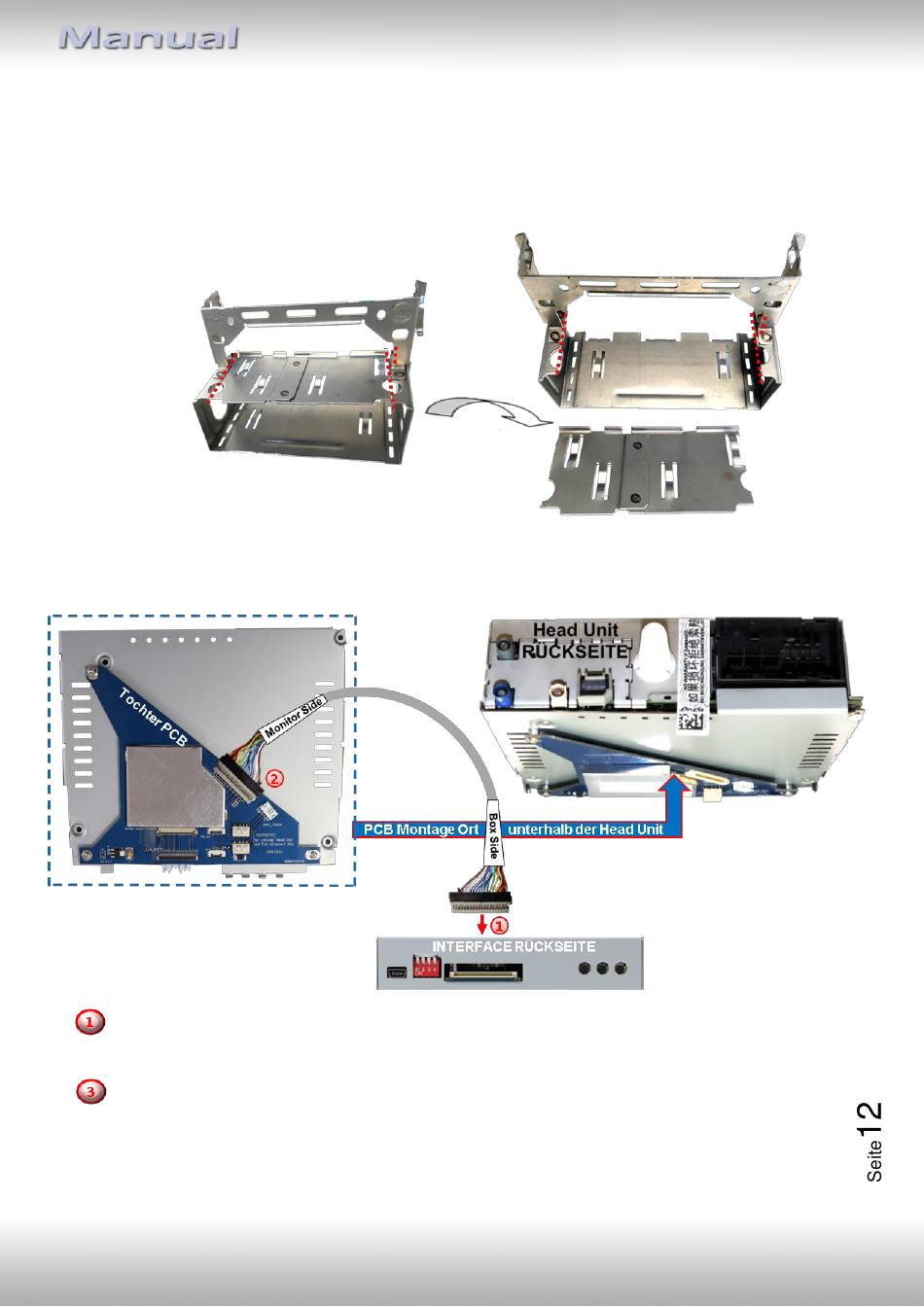

Head-Unit - Aufnahme anpassen
Um das Head-Unit Gehäuse mit dem darunter montiertem Tochter PCB wieder in der
Gehäuse-Aufnahme des Fahrzeugs unterbringen zu können, ist in den meisten Fahrzeugen
eine Bearbeitung erforderlich. Hierzu müssen, wie im Bild zu sehen, an den rot markierten
Stellen die entsprechenden Blechausschnitte vorgenommen werden.
2.5.
Anschluss – 20-Pin Bildsignalleitung
Die beige farbene 20-Pin Buchse der 20-Pin Bildsignalleitung mit dem 20-Pin Stecker des
Video Interfaces verbinden.
Die beigefarbene 20-Pin Buchse des Tochter PCB mit dem beige farbenen 20-Pin Stecker der
grauen Bildsignalleitung verbinden.
Hierbei ist darauf zu achten, dass die Laufrichtung des Kabels nicht vertauscht wird, da die
Stecker beider Kabelseiten identisch wirken. (Beschriftung
unbedingt beachten)
Version 09.09.2021
„MONITOR SIDE"
HW CAM(V100)(V12)
und
„BOX SIDE"
RL4-UCON5-F
