Montage- und Bedienungsanleitung

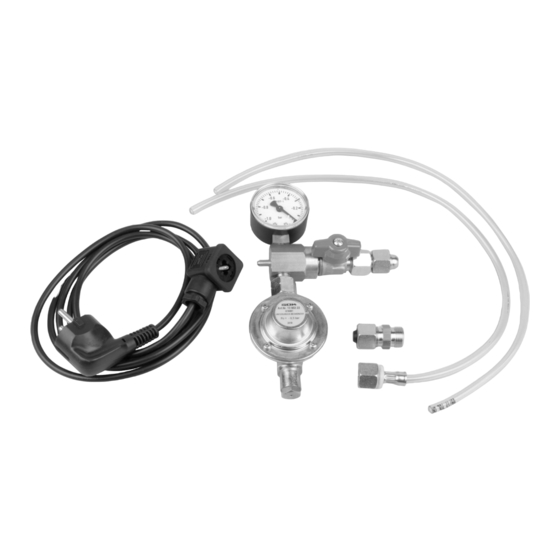

Unterdruck-Prüfeinrichtung Typ UPE-300
zur Dichtheitsprüfung der kompletten Ölleitung von der Tankentnahmearmatur bis zum
Brenner vor Inbetriebnahme
INHALTSVERZEICHNIS
ZU DIESER ANLEITUNG .......................................................................................................................... 1
SICHERHEITSBEZOGENE HINWEISE .................................................................................................... 2
ALLGEMEINE PRODUKTINFORMATION ................................................................................................ 2
BESTIMMUNGSGEMÄSSE VERWENDUNG ........................................................................................... 2
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG ................................................................................ 3
VORTEILE UND AUSSTATTUNG............................................................................................................. 3
AUFBAU ................................................................................................................................................... 3
ANSCHLÜSSE .......................................................................................................................................... 4
MONTAGE ................................................................................................................................................ 4
DICHTHEITSKONTROLLE ....................................................................................................................... 7
INBETRIEBNAHME .................................................................................................................................. 8
WARTUNG ............................................................................................................................................... 8
ENTSORGEN ........................................................................................................................................... 8
TECHNISCHE DATEN .............................................................................................................................. 8
GEWÄHRLEISTUNG ................................................................................................................................ 8
TECHNISCHE ÄNDERUNGEN ................................................................................................................. 8
ZERTIFIKATE ........................................................................................................................................... 8
ZU DIESER ANLEITUNG
• Diese Anleitung ist ein Teil des Produktes.
• Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung
ist diese Anleitung zu beachten und dem Betreiber auszuhändigen.
• Während der gesamten Benutzung aufbewahren.
• Zusätzlich zu dieser Anleitung sind die nationalen Vorschriften, Gesetze und
Installationsrichtlinien zu beachten.
Originalanleitung / Artikel-Nr. 13 602 50 a
....................................................................................... 8
.
Ausgabe 05.2021 / Ersatz für Ausgabe 06.2019
