Manuel d'entretien Mody - Leo - Toro

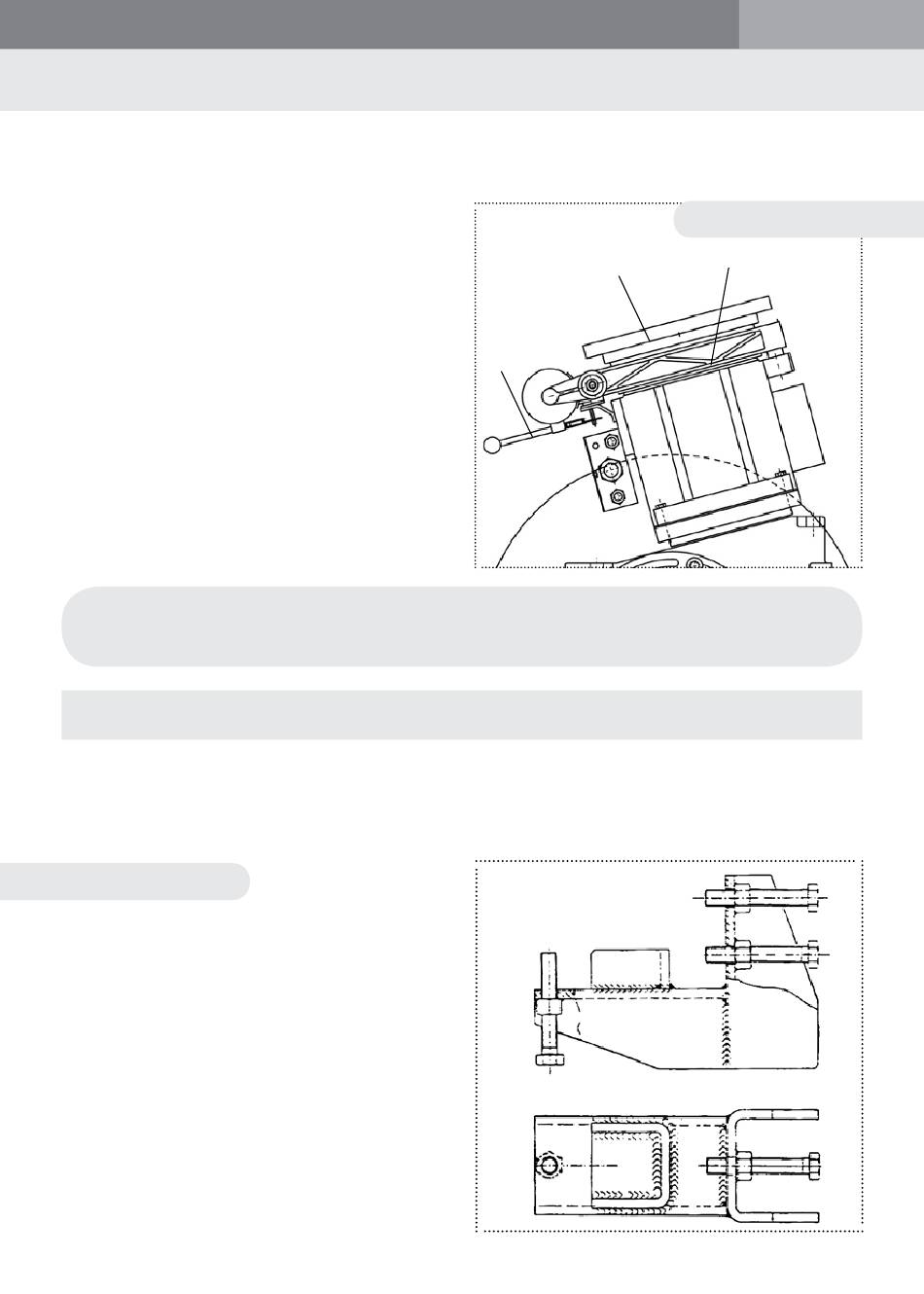

OPÉRATIONS MANUELLES SUR LE FREIN EN
CAS D'URGENCE - FREIN A TAMBOUR
POUR INTERVENIR À LA MAIN SUR LE TREUIL, EN CAS
D'URGENCE, PROCÉDER COMME SUIT
1) Éteindre l'installation à l'aide de l'interrupteur
général situé dans la salle des machines
2) Bloquer avec force le volant "B" de
manœuvre à la main.
3) Appliquer constamment au levier "A" une
force suffisante pour maintenir ouvertes
les mâchoires 1 du frein.
Faire bouger le volant "B" dans la direction
la plus favorable pour porter la cabine
jusqu'à l'étage le plus proche, en mettant
de niveau à l'aide du repère marqué sur les
cordes en acier (si présent).
4) Relâcher le levier "A" du frein.
ATTENTION: NE JAMAIS RELÂCHER
LA TENSION DES RESSORTS DU FREIN
POUR FACILITER LA MANŒUVRE À LA MAIN
Dans les cas soit présent le frein de sûreté sur l'axe lent, avant d'exécuter tout ce
qu'a été indiqué dans la chapitre, il est nécessaire débloquer le frein manuellement
selon la procédure, en utilisant les instructions specifique.
OPÉRATIONS EN CAS D'URGENCE ET
Montage du systeme de blocage des cables
S'il s'avère nécessaire de mettre le contrepoids en appui pour effectuer des interventions sur
l'installation ou pour soulever manuellement la cabine en actionnant la poulie des câbles, il est
nécessaire de monter le SYSTEME DE BLOCAGE DES CABLES.
Mody - Leo - Toro
L'outil (Fig. A) se compose d'un étrier en
équerre en tôle pliée et soudée, pourvu de
vis de butée et d'une plaquette.
Il est utilisé sur la poulie de câbles com-
me indiqué sur la figure A pag 91.
Les vis 1 poussent la plaquet te 2
qui va freiner les cables 3, tandis que
la saillie 4, fixée à l'étrier, entrave l'ac-
tion des vis 1 sous le bord de la poulie.
Les vis 5 permettent de régler la position de
l'étrier, tout en le maintenant perpendiculaire
à la poulie 6.
Agir sur les vis 1 et 5 presque en même
temps et de manière alternée.
REV. 3 /2014-04
A
ENTRETIEN
Fig. A
91 FRANCAIS
Mody - Leo - Toro
1
B
