ALBERTO SASSI MODY Betriebs- Und Wartungsanleitung Seite 105

FRANCAIS 106
CAS D: Arbre lent (ou PV) avec palier intermediare, traction ascendante.

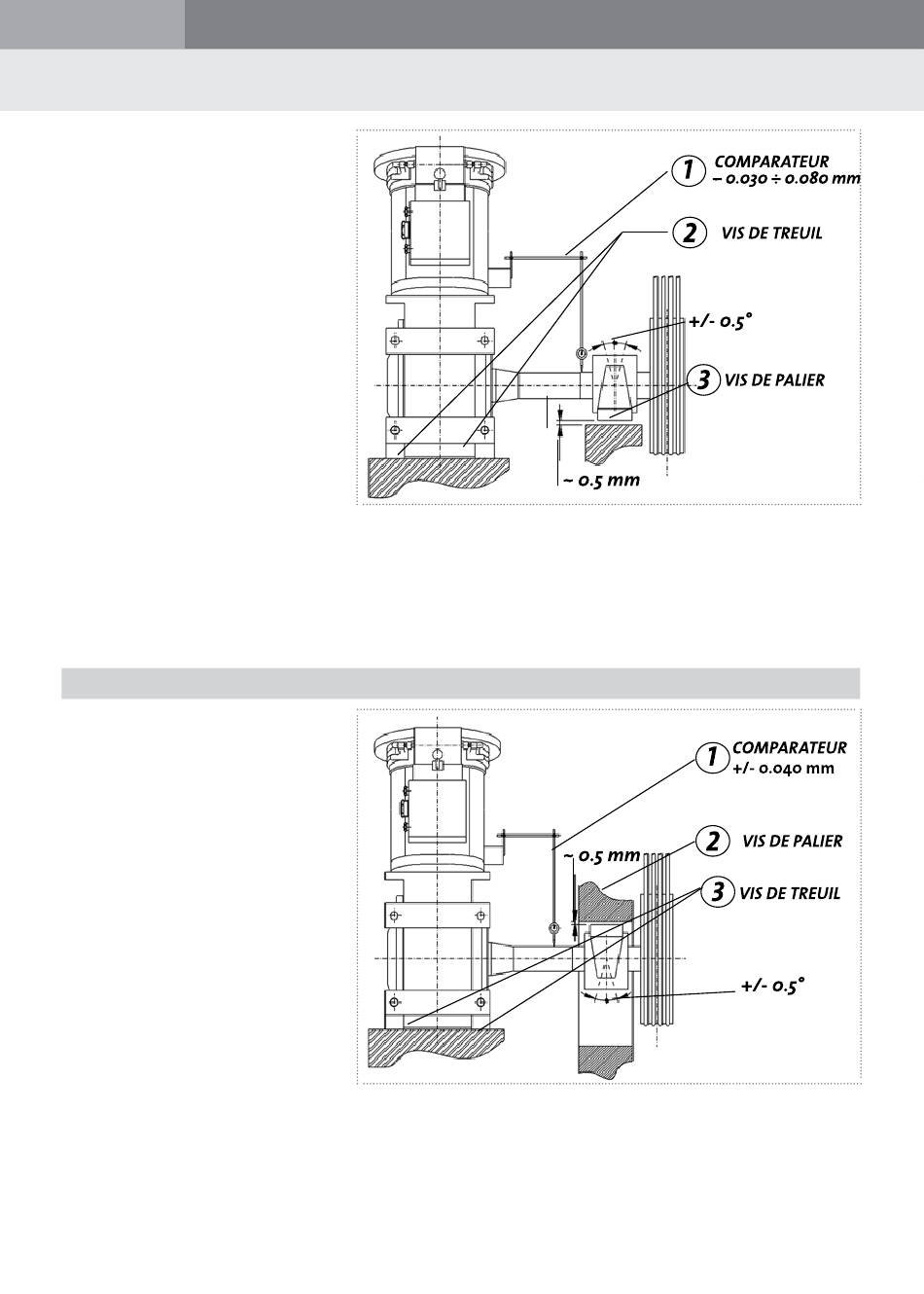

SCHÉMA D'ALIGNEMENT
Posez le treuil sur le châs-
sis à la hauteur des trous de
fixationprévus, calez éventuel-
lement le palier et vérifiez que
le dégagement entre la cale et
le palier est plus de 0,5 mm; si
ce n'est pas le cas, calez le treuil
jusqu'à l'obtention de cette va-
leur.
Montez et serrez à fond les
vis de fixation du treuil au châs-
sis. Montez une base magnétique
avec le comparateur comme le
montre la figure. Après avoir
remis à zéro le comparateur, pla-
cez des cales d'épaisseur entre
le palier et le plan d'appui mais dans une me-
sure inférieure au cas C, de telle manière à ne
laisser qu'un dégagement d'environ 0,1 mm.
Montez les vis de fixation du palier en
les serrant à fond.
CAS E: Arbre lent (ou PV) avec palier intermédiaire, traction ascendante.
SCHÉMA D'ALIGNEMENT
Posez le treuil sur le châs-
sis à la hauteur des trous de
fixation, calez éventuellement
le palier et vérifiez que le déga-
gement entre la cale d'épaisseur
et le palier soit plus de 0,5 mm;
si ce n'est pas le cas, abaissez
le plan d'appui du treuil jusqu'à
l'obtention de cette valeur.
Montez et serrez à fond
les vis de fixation du treuil au
châssis. Montez une base ma-
gnétique avec le comparateur
comme le montre la figure.
Après avoir remis à zéro le
comparateur, placez des cales
d'épaisseur calibrées entre le palier et le plan
d'appui de telle sorte que celles-ci ne résultent
jamais forcées et ne déplacent l'aiguille du
comparateur du "0"
.
de fixation du palier en les serrant à fond.
Manuel d'entretien Mody - Leo - Toro
Montez à présent les vis
Pour les couples de serrage correspon-
dants, consultez le tableau page 104.
Le comparateur, après sa fixation, doit
indiquer un déplacement vers le bas d'environ
0,03÷0,08 mm. Si ce n'est pas le cas, calez le
palier jusqu'à l'obtention de cette valeur.
Pour les couples de serrage correspon-
dants, consultez le tableau page 104.
Le comparateur, après sa fixation, doit
indiquer un déplacement de ± 0,04 mm; si ce
n'est pas le cas, calez le palier jusqu'à l'obten-
tion de cette valeur.
REV. 3 /2014-04
