ALBERTO SASSI MODY Betriebs- Und Wartungsanleitung Seite 15

ITALIANO 16

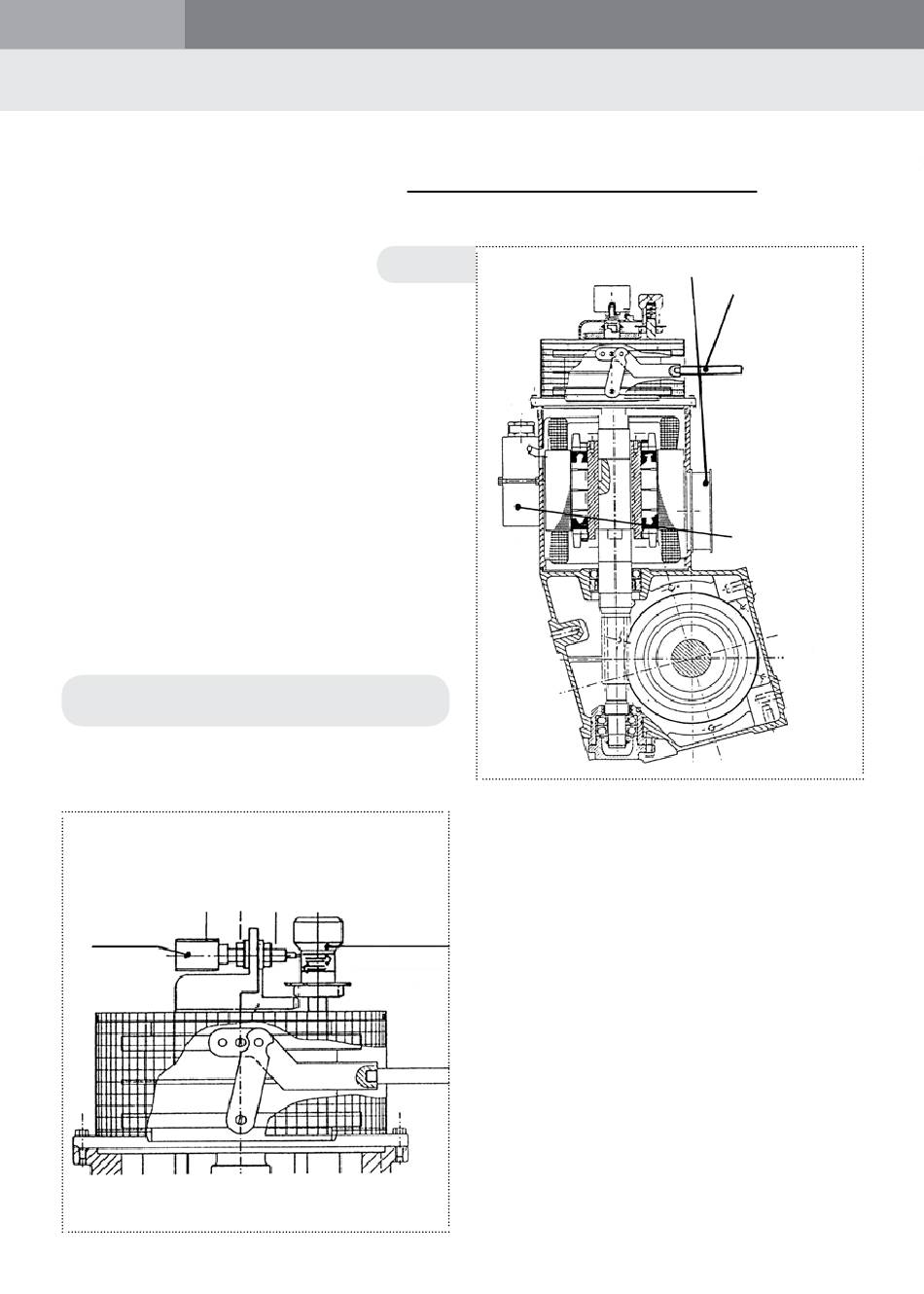

MESSA IN FUNZIONE DOPO L'ESTRAZIONE E
PRIMA DELLA MESSA IN FUNZIONE ESEGUIRE
LE SEGUENTI OPERAZIONI PER L'APPRONTAMENTO
DELL'ARGANO CON FRENO A DISCHI FRONTALI
1) Togliere la leva del freno dall'involucro e
montarla avvitandola a fondo.
2) Aprire il coperchio della morsettiera per
prelevare i pressacavi e lo schema elettrico.
3) Dalla busta racchiusa nella scatola morset-
tiera dell'argano, prelevare il microinter-
ruttore, i relativi dadi esagonali e rondelle.
4) Montare il micro sul foro asolato sito nella
calotta in alluminio e fissarlo con i relativi
dadi e rondelle, avendo cura di portare a
contatto il tastatore del micro con la parte
cilindrica del pulsante a fungo.
N.B. L'argano contiene giá la giusta quantitá
di lubrificante (vedi pag. 28/29)
Micro
LIbretto uso e manuntenzione Mody-Leo-Toro
MOVIMENTAZIONE
Mody
NOTA SUL FUNZIONAMENTO
DEL MICROINTERRUTTORE:
Pulsante a va collegato al quadro di manovra dell'im-
fungo
pianto in modo che il suo contatto, normal-
mente chiuso, sia posto in serie ai circuiti di
sicurezza dell'impianto.
mano dell'impianto, il pulsante a fungo deve
essere premuto. Ciò comporta l'apertura del
contatto del microinterrutore con relativo
blocco dell'impianto fino a quando il pulsante
a fungo rimane premuto.
Ventola di raffreddamento
Il microinterruttore, una volta montato,
Quando si vuole eseguire la manovra a
REV. 3 / 2014-04
Leva del freno
Coperchio
morsettiera
smontabile
