INTERVENTI MANUALI SUL FRENO IN CASO
DI EMERGENZA DELL'IMPIANTO ASCENSORE
PER INTERVENIRE MANUALMENTE SULL'ARGANO
IN CASO DI EMERGENZA OCCORRE PROCEDERE COME SEGUE:
VERSIONE CON FRENO A DISCHI FRONTALI
Mody
LIbretto uso e manuntenzione Mody-Leo-Toro
Salita
Discesa
Salita
Discesa

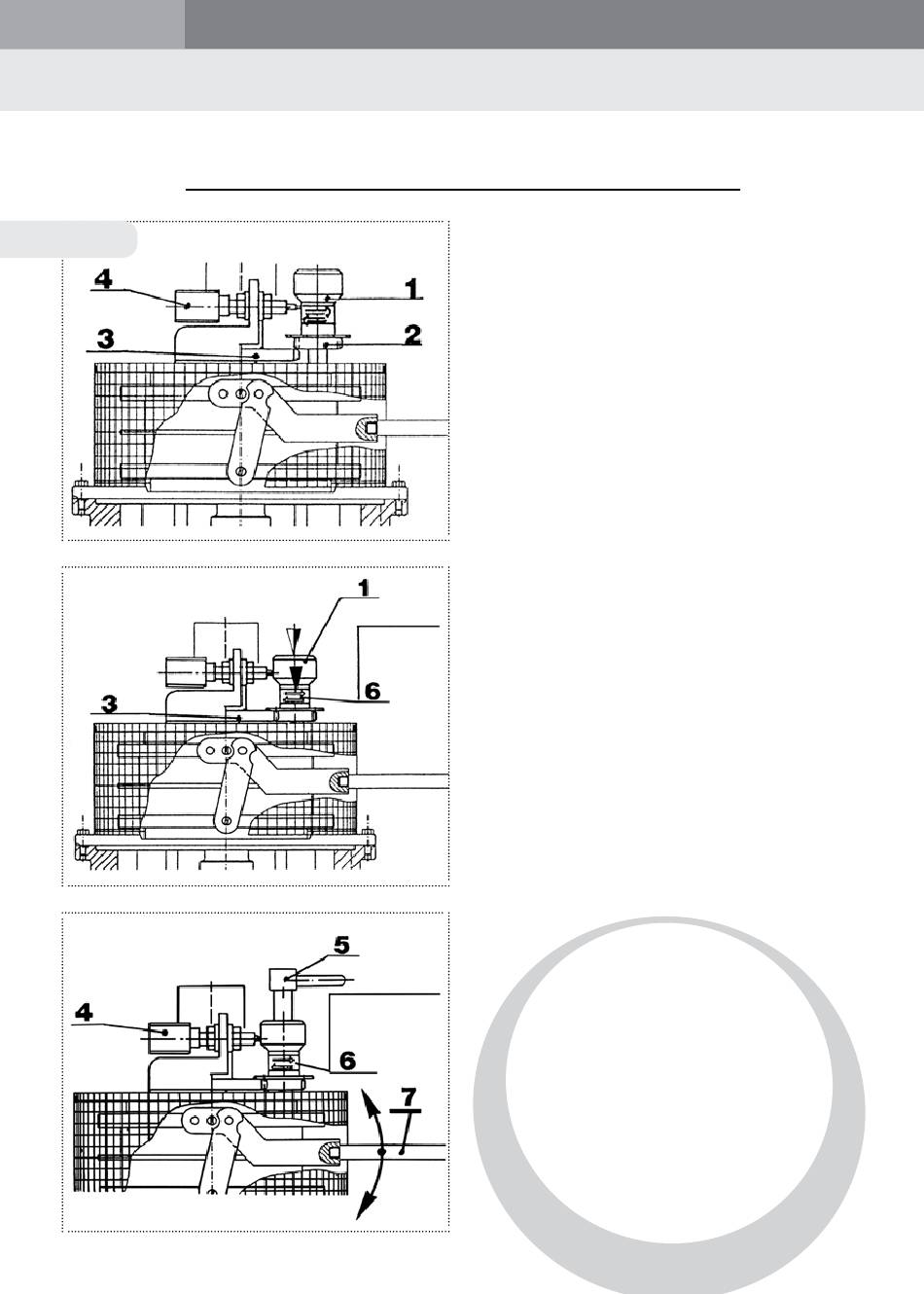

A) Disinserire l'interruttore generale
dell'impianto.
B) Premere verso il basso il pulsante 1
(ha due posizioni fisse) in maniera che
l'ingranaggio 2 ingrani con il 3.
C) Controllare che il pomello del pulsante 1
nella discesa abbia spostato lateralmen-
te il tastatore del microinterruttore di
emergenza 4.
D) Infilare la chiave 5 (possibilmente a cric-
chetto) a testa quadra da 1/2" nel foro
del pulsante 1 e ruotare nel senso indi-
cato dalle frecce poste nella targa 6
fissata nella parte cilindrica del pulsante
1, agendo alternativamente sulla leva 7
di apertura manuale del freno.
SEQUENZA DELLA MANOVRA
ALTERNATIVA:
Freno aperto: rotazione sotto carico della
chiave 5.
Freno chiuso: recupero posizione della
chiave 5.
E) Ad operazione ultimata, togliere la chia-
ve quadra 5 e sollevare il pulsante 1 in
maniera da liberare il micro 4 per riavviare
l'impianto.
Il freno
a doppi dischi frontali
viene messo a punto
e registrato in Azienda.
Non effettuare alcun
intervento sul freno!
In caso di necessità
contattare direttamente
il fornitore
del freno.
