POSITIONNEMENT SUR LE CHÂSSIS
Mody - Leo - Toro
de maintenir parfaitement horizontal l'arbre PV après la mise
entraction de l'installation, car elles tiennent compte des inévitables
déformations structurelles du châssis.
CAS A: Arbre lent (ou PV) avec palier externe, traction descendante.

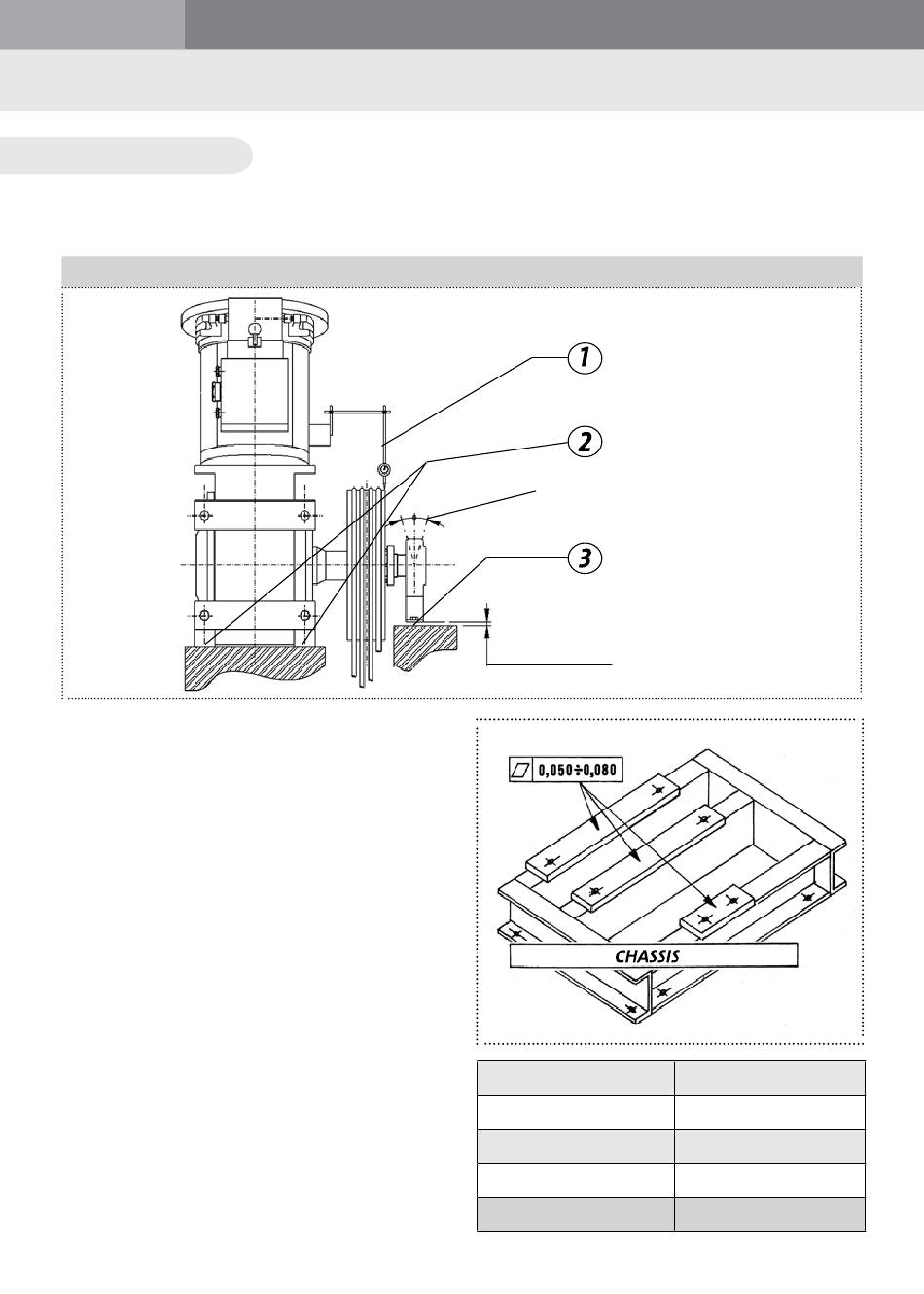

SCHÉMA D'ALIGNEMENT
Posez le treuil sur le châssis et vérifiez
que le dégagement entre le châssis et le palier
est plus de 0,5 mm; si ce n'est pas le cas, calez
le palier jusqu'à l'obtention de cette valeur.
Montez et serrez à fond les vis de fixation du
treuil au châssis.
Montez une base magnétique avec le
comparateur comme représenté à la figure.
Après avoir remis à zéro le comparateur, pla-
cez des cales d'épaisseur entre le palier et le
plan d'appui de telle sorte que le comparateur
indique un déplacement vers le haut d'environ
0,03÷0,05 mm.
Montez à présent les vis de fixation du
palier externe en les serrant à fond.
Pour les couples de serrage correspondants,
consultez le tableau suivante.
Le comparateur, après sa fixation, doit
toujours indiquer un déplacement vers le haut
avoisinant 0÷0,05 mm.
Si ce n'est pas le cas, calez le palier
externe jusqu'à l'obtention de cette valeur.
Manuel d'entretien Mody - Leo - Toro
Ces opérations, communes à tous les types
d'appareils montés sur châssis, permet tent
COMPARATEUR
+ 0.030 ÷ 0.050 mm
VIS DE TREUIL
+/- 0.5°
VIS DE PALIER
~ 0.5 mm
DIAMETRE
M16
M18
M20
M24
REV. 3 /2014-04
COUPLES
170 Nm
283 Nm
400 Nm
500 Nm
