ALBERTO SASSI MODY Betriebs- Und Wartungsanleitung Seite 71

DEUTSCH 72

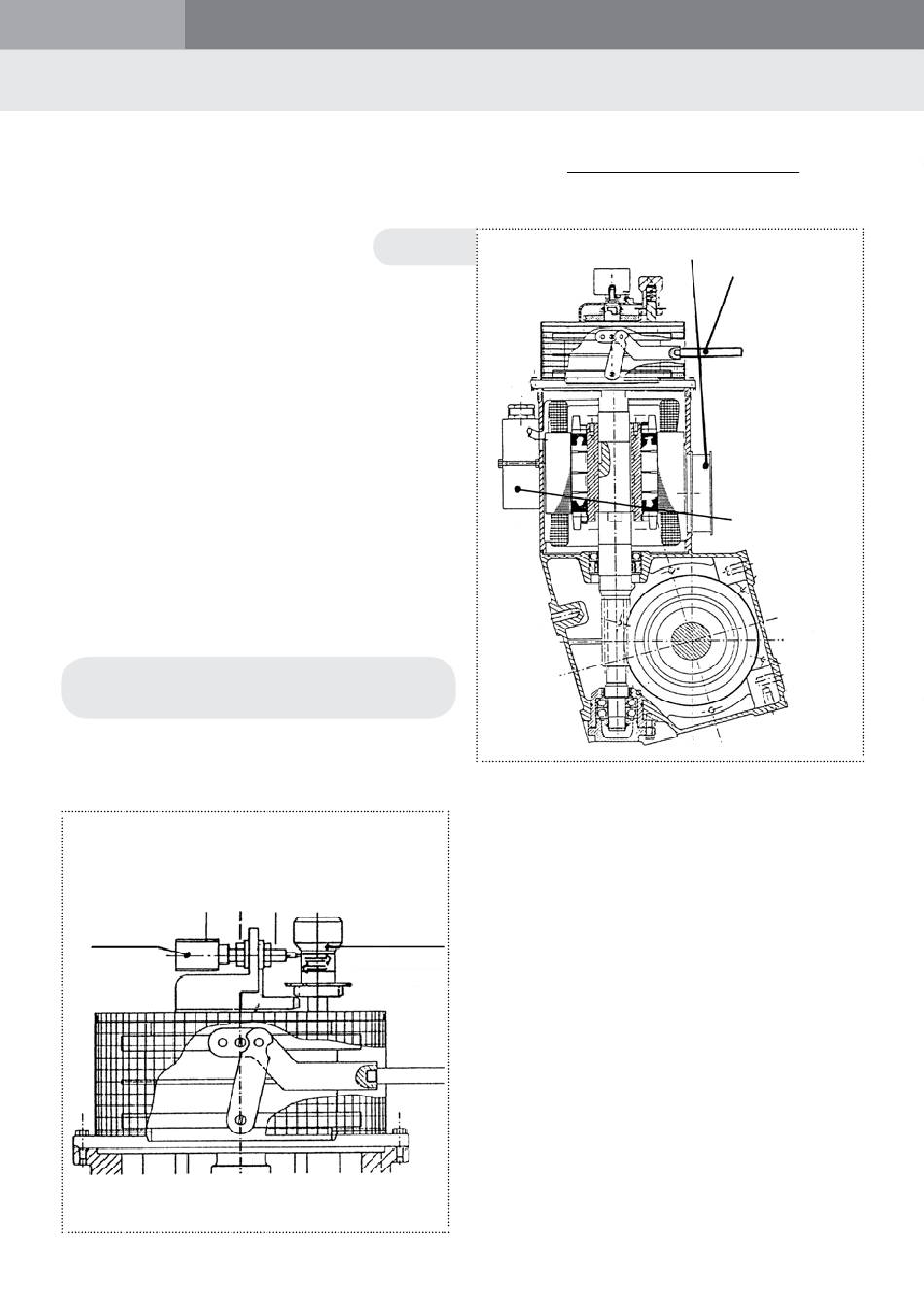

VOR INBETRIEBNAHME DIE FOLGENDEN OPERATIONEN
DURCHFÜHREN. AUSFÜHRUNG MIT SCHEIBENBREMSE
1) Die Bremsehebel aus der Umhüllung he-
rausnehmen und voll anziehen.
2) Den Deckel des Klemmkastens öffnen und
den Kabelhalter und das elektrische Sche-
ma nehmen.
3) Den Microschalter und die Sechskantmut-
tern und die Scheiben nehmen, die sich in
einem Beutel im Klemmkasten befinden.
4) Den Micro an die Holung an dem Alu-Deckel
montieren und durch die Sechskantmut-
tern und Scheiben befestigen.
Bitte achten Sie darauf, den Fühler des
Micros mit dem zylindrischen Teil des
pilzförmigen Druckknopfs in Kontakt zu
bringen.
HINWEISE: Das Getriebe enthält schon die
richtige Ölmenge. (Siehe Seite 93/94)
Micro
Betriebs-und Wartungsanleitungen Mody-Leo-Toro
INBEtRIEBNAHmE
Mody
Pilzförmiger
Druckknopf
Abkühlungsgebläse
HINWEISE ÜBER DEN BETRIEB DES
MICROSCHALTERS
Nach der Montage muss der Microschal-
ter an Schalttafel der Anlage angeschlossen
werden, sodass sein Kontakt, der norma-
lerweise geschlossen ist in Reihe mit den
Sicherungskreisen der Anlage geschaltet
ist. Im Fall von Handbetätigung der Anlage ,
muss der pilzförmigen Druckknopf gedruckt
werden.
Das verursacht die Öffnung des Kon-
takts des Microschalters und das Stillstand
der Anlage bis den pilzförmige Druckknopf
gedruckt bleibt.
REV. 3 / 2014-04
Bremsehebel
Abmontierbarer
Deckel des
Klemmkastens
