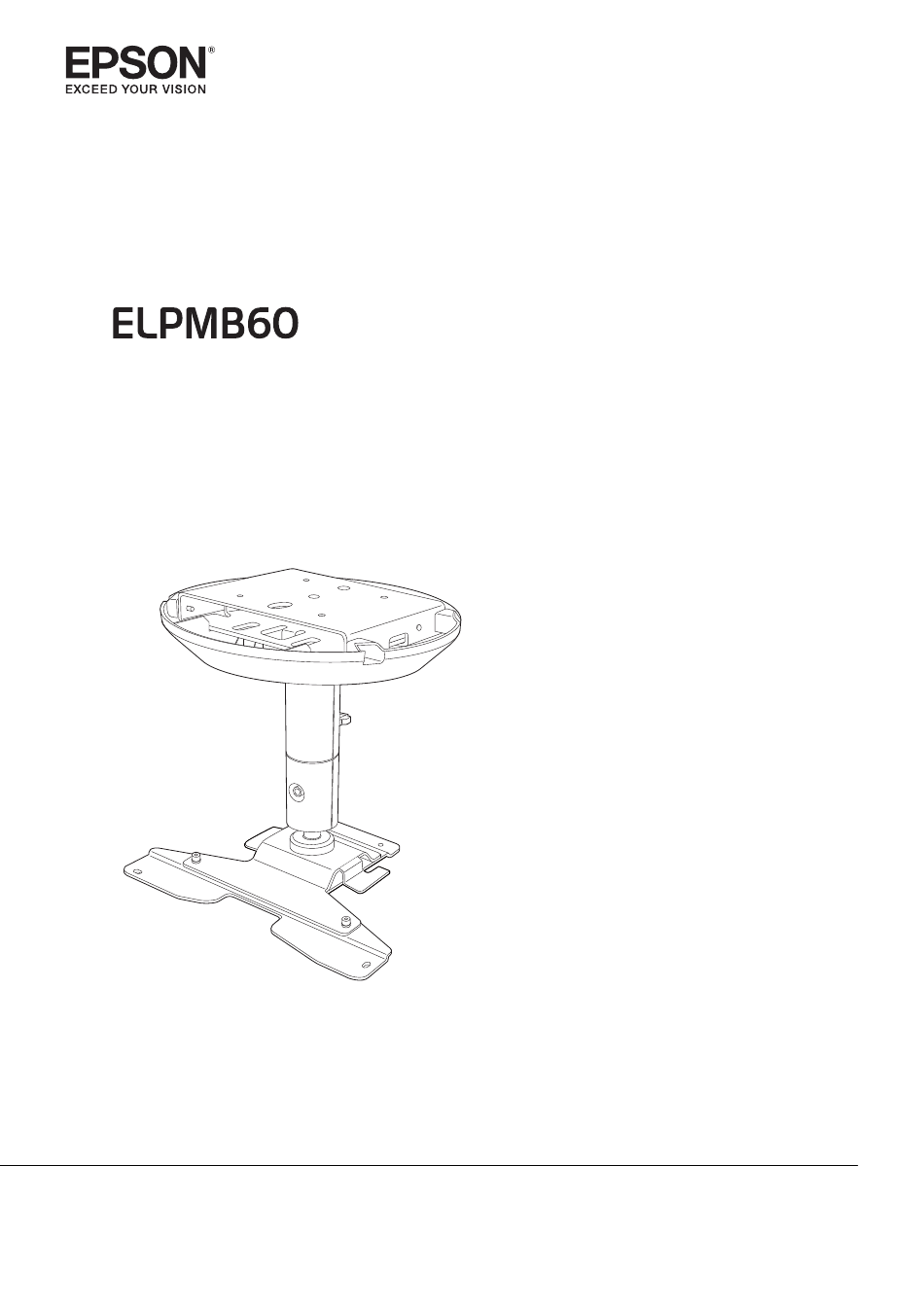

  • Seite 1 Installationsanleitung...

  • Seite 2: Sichere Verwendung Des Produktes

    Sichere Verwendung des Produktes Sicherheitsanweisungen Diese Anleitung erklärt, wie Sie den Projektor mit der/dem mitgelieferten ELPMB60 Deckenhalterung/ Bodenständer an einer Decke oder Wand montieren oder auf dem Boden aufstellen. Achten Sie darauf, diese Anleitung zur sicheren Nutzung von Installationshalterungen und Projektor sorgfältig zu lesen.

  • Seite 3: Warnhinweise Zur Installation Des Projektors

    Sie darauf achten, den mitgelieferten Sicherheitsdraht an Halterung und Projektor zu befestigen, damit der Projektor nicht herunterfällt. Bringen Sie nichts mit Ausnahme des mit diesem Produkt kompatiblen EPSON-Projektors an dieser Halterung an. Falls Sie einen nicht mit diesem Produkt kompatiblen Projektor anbringen, könnte die Halterung herunterfallen, umkippen oder beschädigt werden, was die Gefahr ernsthafter oder sogar tödlicher...

  • Seite 4: Warnungen Und Vorsichtsmaßnahmen Zu Installationspositionen

    Andernfalls könnten Halterung und/oder Projektor beschädigt werden und (lebensgefährliche) Verletzungen verursachen. Nicht in folgenden Situationen installieren. Wenden Sie sich an Ihren örtlichen Händler oder das Epson-Kundencenter. • Falls das Produkt heruntergefallen ist oder beschädigt wurde • Falls die Halterung ungewöhnlich oder beschädigt ist Warnungen und Vorsichtsmaßnahmen zu Installationspositionen...
  • Seite 5 Sichere Verwendung des Produktes Warnung Verwenden Sie den Projektor nicht an Orten mit brennbaren oder explosiven Gasen. Falls das Innere des Projektors zu heiß wird, könnte es sich entzünden und einen Brand verursachen. Decken Sie die Zu- oder Abluftöffnungen des Projektors nicht ab. Falls Öffnungen abgedeckt werden, kann die interne Temperatur des Projektors ansteigen und einen Brand verursachen.

  • Seite 6: Warnhinweise Zur Handhabung Nach Der Installation

    Sichere Verwendung des Produktes Warnhinweise zur Handhabung nach der Installation Warnung Lösen Sie Schrauben oder Bolzen nach der Installation nicht. Achten Sie darauf, Schrauben und Bolzen regelmäßig auf festen Sitz zu prüfen; ziehen Sie sie bei Bedarf fest. Falls sie nicht vollständig festgezogen sind, könnten Halterung und/oder Projektor herunterfallen, umkippen und Verletzungen oder Unfälle verursachen.

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Sichere Verwendung des Produktes Sicherheitsanweisungen ....1 Installationsart ......1 Sicherheitshinweise .

  • Seite 8: Projektor Vorbereiten

    Projektor vorbereiten Verpackungsinhalt Stellen Sie sicher, dass Sie folgende Zubehörteile haben, bevor Sie beginnen. Projektorplatte Armeinheit Kabelklemme Deckenhalterung/Bodenständer – Platte A Deckenhalterung/Bodenständer – Platte B Montageabdeckung A Montageabdeckung B Sicherheitsdraht-Set (Sicherheitsdraht (500 mm) und Bedienungsanleitung) Sechskantschlüssel (M4-Kugelpunkt) Sechskantschlüssel (M6) Form Name Anzahl Verwendung...
  • Seite 9 Projektor vorbereiten Form Name Anzahl Verwendung Sechskantschraube (M4 x 10 mm, mit Befestigt die Projektorplatte am Projektor. Unterlegscheibe): silbern Befestigt die Armeinheit an der Projektorplat- Sichert die Montageabdeckung.

  • Seite 10: Installation

    Installation Halterung am Projektor anbringen Befestigen Sie Projektorplatte und Armeinheit an der Basis des Projektors. Achtung Achten Sie darauf, die Halterung mit den mitgelieferten Schrauben am Projektor zu befestigen. Projektorplatte anpassen Möglicherweise müssen Sie die Projektorplatte je nach dem eingesetzten Modell anbringen. Gehen Sie zu den Installationsschritten der Armeinheit.

  • Seite 11: Armeinheit Anbringen

    Installation Befestigen Sie die Projektorplatte mit den mitgelieferten Schrauben (M4 x 10 mm, 4 Stück). Armeinheit anbringen Begradigen Sie die Armeinheit und ziehen Sie die Schrauben fest.
  • Seite 12 Installation Platzieren Sie die Armeinheit am Projektor. Richten Sie die Schraubenlöcher an der Projektorplatte oder die Schraubenlöcher am Projektor an den Schraubenlöchern der Armeinheit aus. Mit Projektorplatte Ohne Projektorplatte Befestigen Sie die Armeinheit mit den mitgelieferten Schrauben (M4 x 10 mm, 3 Stück) am Projektor.

  • Seite 13: Sicherheitsdraht Installieren

    Installation Sicherheitsdraht installieren Bei Installation an einem hohen Ort, wie einer Decke oder Wand oder in einem Regal, installieren Sie nach Anbringung der Armeinheit den mitgelieferten Sicherheitsdraht, damit der Projektor nicht herunterfällt. Einzelheiten zur Installation finden Sie in der Bedienungsanleitung im Sicherheitsdraht-Set.

  • Seite 14: Projektor An Der Installationsposition Anbringen

    Installation Projektor an der Installationsposition anbringen Installationsposition ermitteln Prüfen Sie die Position, an der das Bild projiziert werden soll, und bestimmen Sie die Montageposition für die/den Deckenhalterung/Bodenständer. Berücksichtigen Sie dabei unbedingt die Konstruktion (Stärke usw.) der Installationsposition, an der Sie Deckenhalterung/Bodenständer installieren werden.

  • Seite 15: Wenn Der Montageuntergrund Holz Ist

    Installation 1: Beton 2: Deckenfläche a: Dübel mit Innengewinde b: Augenschraube c: Flache Unterlegscheibe d: Federscheibe e: Sechskantmutter Mindestens 3 Rippen der Schraube sollten sichtbar sein. Verlängern Sie sie jedoch nicht um mehr als 9 mm, da sie andernfalls die Halterung berührt. Wenn der Montageuntergrund Holz ist Warnung Achten sie bei der Installation mit Holzschrauben darauf, dass die Basis mindestens 20 mm dick ist.
  • Seite 16 Installation Stecken Sie Platte B von Deckenhalterung/Bodenständer in Platte A. Ziehen Sie die mitgelieferten Schrauben (M4 x 14 mm, 4 Stück) mit dem Sechskantschlüssel (M4-Kugelpunkt) fest und sichern Sie Platte B von Deckenhalterung/Bodenständer.

  • Seite 17: Armeinheit An Der Platte Von Deckenhalterung/Bodenständer Anbringen

    Installation Armeinheit an der Platte von Deckenhalterung/Bodenständer anbringen Stecken Sie die Armeinheit in die bereitgestellte Lücke in Platte B von Deckenhalterung/ Bodenständer. Schieben Sie sie nach vorne und richten Sie die Schraubenlöcher in Platte B von Deckenhalterung/ Bodenständer an den Schraubenlöchern in der Armeinheit aus. Ziehen Sie die Schrauben für Platte B von Deckenhalterung/Bodenständer zur vorübergehenden Befestigung der Armeinheit an.

  • Seite 18: Kabel Anschließen

    Installation Kabel anschließen Verbinden Sie die erforderlichen Kabel mit den Anschlüssen des Projektors. Informationen zu den Anschlüssen finden Sie in der Bedienungsanleitung des Projektors.

  • Seite 19: Montageabdeckung Anbringen

    Installation Montageabdeckung anbringen Bringen Sie die Kabelklemme an der Armeinheit an. Setzen Sie die Kabelklemme durch die Löcher in der Armeinheit ein. Befestigen Sie Montageabdeckung A an der Platte von Deckenhalterung/Bodenständer. Führen Sie die Kabel bei Bedarf durch die Kabelpfade oder Kabelklemmen. Falls die Kabel zu dick oder zu zahlreich sind, schließen Sie sie direkt an, ohne sie durch die Kabelpfade oder Kabelklemmen zu führen.
  • Seite 20 Installation Befestigen Sie die Montagehalterung A mit den mitgelieferten Schrauben (M4 x 10 mm, 2 Stück). Achtung Achten Sie darauf, dass die Kabel nicht von der Montageabdeckung eingeklemmt werden. Wenn Sie die Schrauben festziehen, während Kabel zwischen Abdeckung und Halterung eingeklemmt sind, könnten sich die Kabel lösen.
  • Seite 21 Installation Befestigen Sie die Montagehalterung B mit den mitgelieferten Schrauben (M4 x 10 mm, 4 Stück). Richten Sie die Schraubenlöcher aus, während Sie Montageabdeckung B von unten stützen.

  • Seite 22: Ausrichtung Des Projektors Anpassen

    Installation Ausrichtung des Projektors anpassen Sie können das Kugelgelenk des Projektorstützabschnitts zur Anpassung von Ausrichtung und Winkel des Projektors verwenden. Der Winkelbereich variiert je nach Modell. Weitere Einzelheiten entnehmen Sie bitte der mit dem Projektor gelieferten Bedienungsanleitung. Drücken Sie die Ein-/Austaste am Projektor oder an der Fernbedienung. Der Projektor schaltet sich ein.
  • Seite 23 Installation Ziehen Sie nach Abschluss der Anpassungen die Schraube für den Kugelgelenkabschnitt mit einem Sechskantschlüssel (M6) sicher fest. • Achten Sie nach den Anpassungen darauf, die Schrauben des Kugelgelenks vollständig anzuziehen. Falls Sie nicht vollständig angezogen wurden, verändert der Winkel des Projektors den Versatz der Bildposition.

  • Seite 24: Anhang

    Anhang Technische Daten Punkt Technische Daten Gewicht (Projektorplatte, Armeinheit, Platte A/B von Deckenhalterung/ Ca. 2,7 kg Bodenständer, Montageabdeckung A/B) Maximale Tragfähigkeit Ca. 10,0 kg Aussehen [Einheit: mm] Ohne Montageabdeckung 198.3 26.4 31.9 33.5 Φ45 253.6 260.1...
  • Seite 25 Anhang Mit angebrachter Montageabdeckung 231.3 235 13.3 10.1 43.1 ©SEIKO EPSON CORPORATION 2019. All rights reserved.
