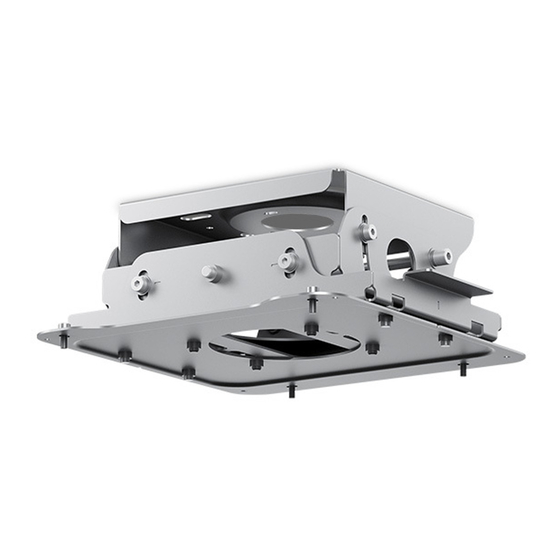

Epson ELPMB67 Installationsanleitung

Werbung

Installationsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Epson ELPMB67

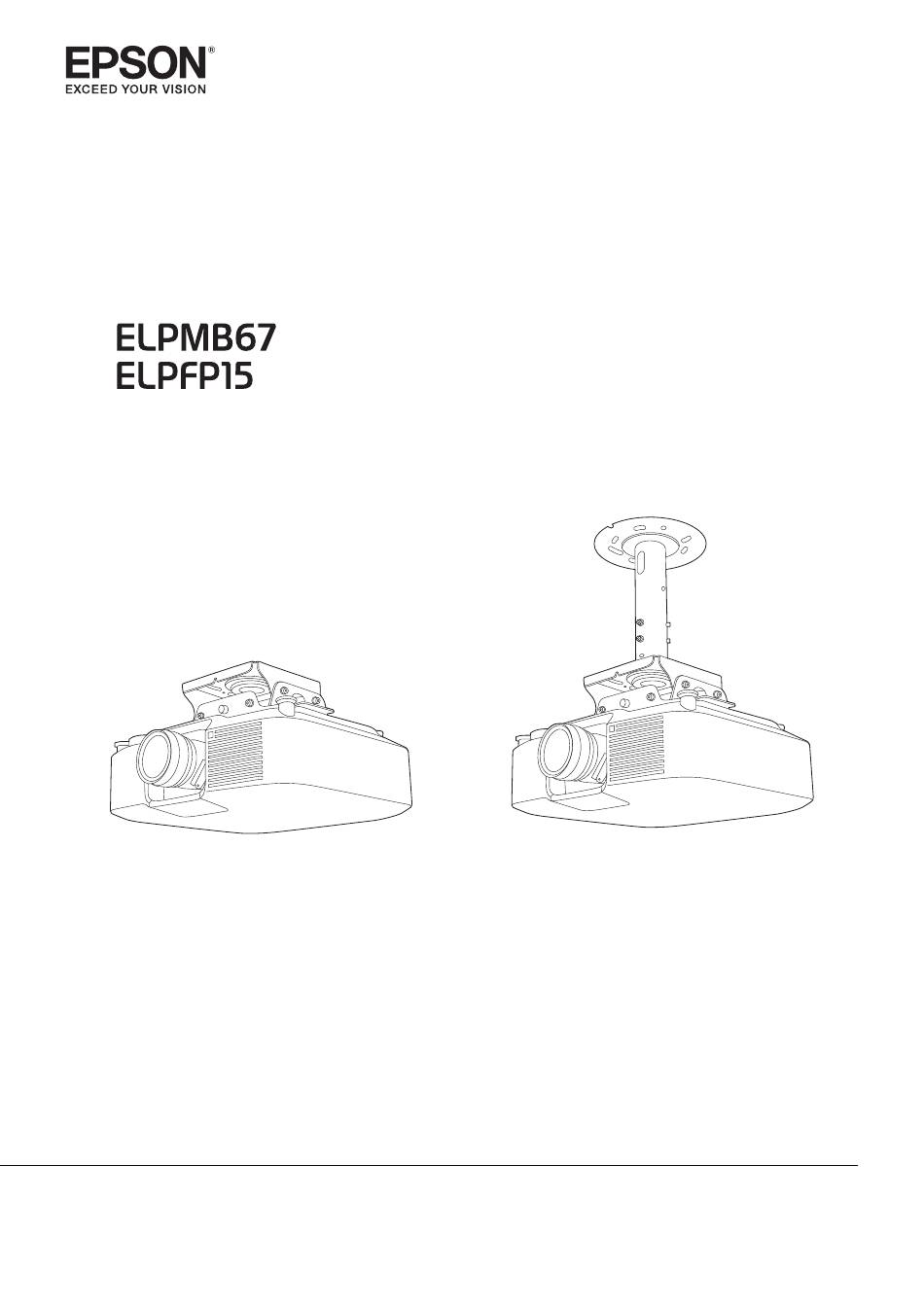

  • Seite 1 Installationsanleitung...
  • Seite 2: Über Die Erklärungen In Dieser Anleitung

    • In dieser Anleitung werden die folgenden Arbeitsschritte erklärt. • Installation des Projektors mit Deckenhalterung (ELPMB67) • Installation des Projektors mit einer Kombination aus Deckenhalterung (ELPMB67) und Hängeadapter (ELPFP15) • Die Abbildungen des Projektors in dieser Anleitung könnten von dem von Ihnen verwendeten Projektor abweichen.
  • Seite 3: Inhaltsverzeichnis

    Technische Daten ..... 9 ELPMB67 ......9 ELPFP15 .
  • Seite 4: Einleitung

    Einleitung Sichere Verwendung des Produktes Zu Ihrer Sicherheit sollten Sie alle Anweisungen in dieser Anleitung lesen, bevor Sie dieses Produkt verwenden. Bei unvollständiger oder falscher Montage kann das Produkt beschädigt werden, oder es kann zu Verletzungen oder Sachschäden kommen. Bewahren Sie diese Installationsanleitung für eine spätere Bezugnahme griffbereit auf.
  • Seite 5 Einleitung Warnung Befestigen Sie abgesehen vom Epson-Projektor keine anderen Gegenstände an diesem Produkt. Andernfalls könnte die Halterung herunterfallen oder zerbrechen und Verletzungen oder einen Unfall verursachen. Befolgen Sie zur Installation des Produkts die Schritte in dieser Anleitung und verwenden Sie unbedingt die in dieser Anleitung angegebenen Schrauben und Bolzen.
  • Seite 6: Hinweise Zum Installationsort

    Einleitung Warnung Bringen Sie den mitgelieferten Sicherheitsdraht an, damit das Produkt bei Erdbeben oder Erschütterungen nicht herunterfallen kann. Prüfen Sie das Produkt in regelmäßigen Abständen, um sich davon zu überzeugen, dass es nicht beschädigt ist. Sind Teile beschädigt, verwenden Sie die Einstellungsplatte auf keinen Fall weiter. Falls dieses Produkt herunterfällt, kann es (lebensgefährliche) Verletzungen verursachen.
  • Seite 7: Lieferumfang

    Einleitung Lieferumfang ELPMB67 Teil Name Verwendung A: Deckenplatte B: Projektorhalterung Ist zum Zeitpunkt des Er- werbs vorläufig montiert. Trennen Sie die Teile vor der Installation anhand der Ab- bildung auf der linken Seite. 15 mm lange M6-Innensechskant- Damit wird der Projek-...
  • Seite 8: Elpfp15

    Einleitung Teil Name Verwendung Sicherheitsdrahtset (für Projektormon- Damit wird das Produkt tage) am Projektor befestigt, damit der Projektor • Sicherheitsdraht (x1) nicht herunterfällt. • Karabiner (x1) • Drahtring (x1) Warnung • 15 mm lange M6-Schraube (x1) Bringen Sie den Drahtring nicht an ei- nem Projektor an, der keinen speziellen Bereich zur Befesti-...
  • Seite 9 Hängeadapter weni- ger auffällig ist. 16 mm lange M6-Innensechskant- Damit wird das Justierrohr an schrauben der Deckenplatte für mit Unterlegscheiben (x3) ELPMB67 angebracht. Sicherheitsdrahtset (für Decken- Damit wird das Produkt an der montage) Installationsfläche befestigt, damit es nicht herunterfällt. •...
  • Seite 10: Technische Daten

    Einleitung Technische Daten ELPMB67 Außenmaße im montierten Zustand 330 × 124 × 356 mm Eigengewicht Ca. 5,7 kg Tragfähigkeit 40 kg Einstellbereich Vertikaler Neigungswinkel -15 bis 5° Horizontaler Neigungswinkel ±5° Horizontaler Drehwinkel ±5° Gleitstück nach vorne/hinten ±36 mm Vertikaler Neigungswinkel...
  • Seite 11 Einleitung 460 〜 680mm 20mm...
  • Seite 12: Installationsmethode

    Installationsmethode Vorbereitung Überprüfung der Installationsstelle Prüfen Sie vor der Installation den Projektionsabstand zur Projektionsfläche und vergewissern Sie sich, dass der Projektor korrekt positioniert ist. Der Projektionsabstand zur Projektionsfläche variiert je nach Projektor. Beziehen Sie sich auf die Bedienungsanleitung, die dem von Ihnen verwendeten Projektor mitgeliefert wurde. Befestigung der Projektorhalterung am Projektor Befestigung der Projektorhalterung Befestigen Sie die Projektorhalterung mit den mitgelieferten 15 mm langen M6-Schrauben (x4) unten am...
  • Seite 13 Installationsmethode Stecken Sie das Justierrohr für ELPMB67 in die Deckenplatte Befestigen Sie diese mit den mitgelieferten 16 mm langen M6-Schrauben (x3) Stecken Sie die Deckenhalterstange in das Justierrohr...
  • Seite 14 Installationsmethode Passen Sie die Position auf die erforderliche Länge an und setzen Sie die Befestigungsschrauben (x2) ein, die im Voraus entfernt wurden Der Abstand zwischen den Löchern zur Höheneinstellung beträgt 20 mm. Ziehen Sie alle Befestigungsschrauben fest an (6 Stellen), damit alles gut befestigt ist...
  • Seite 15: Installation An Einer Decke Oder Wand

    Bei Ersatz von ELPMB22: Verwenden Sie die mit A gekennzeichneten Löcher. • Bei Ersatz von ELPMB47/ELPMB48: Verwenden Sie die mit B gekennzeichneten Löcher. ELPMB67 ELPMB67+ELPFP15 Bohren Sie an der Stelle Löcher in die Decke oder Wand, an der das Produkt installiert werden soll Die Löcher zur Befestigung der Halterung sind nachstehend abgebildet.
  • Seite 16: Bei Befestigung An Einem Aluminiumträger (Nur Elpmb67)

    Ziehen Sie nach der Anpassung die Mutter fest an, um die Deckenplatte oder Deckenhalterstange vollständig zu befestigen Bei Befestigung an einem Aluminiumträger (nur ELPMB67) Verwenden Sie für die Befestigung an einem Aluminiumträger mindestens zwei handelsübliche Klammern, damit alles gut befestigt ist.
  • Seite 17: Befestigung Der Projektorhalterung An Der Deckenplatte

    Installationsmethode Achtung • Achten Sie bei der Anbringung der Klammern darauf, dass sie mit Muttern gut befestigt werden. • Verwenden Sie zwecks Symmetrie zur Anbringung der Verklammerung mindestens zwei der nachstehenden Schraubenlöcher. • Bei Verwendung von ELPFP15 können keine Klammern zur Befestigung verwendet werden. Befestigung der Projektorhalterung an der Deckenplatte Richten Sie den Stiel der Projektorhalterung mit dem Schlitz in der Deckenplatte aus und stecken Sie ihn hinein...
  • Seite 18: Anpassung Der Bildposition

    Installationsmethode Verwenden Sie nur bei einer Wandmontage die mitgelieferten 16 mm langen M8- Schrauben zur Befestigung des Projektors Anpassung der Bildposition Projizieren Sie ein Bild und passen Sie seine Position an. Schließen Sie das Netzkabel im Voraus an den Projektor an und schalten Sie ihn ein. Anpassung der vertikalen Bildposition Zur Anpassung der vertikalen Bildposition kann der Projektor geneigt werden.
  • Seite 19 Installationsmethode Lösen Sie mit dem mitgelieferten Schraubenschlüssel die nachstehend abgebildeten M8- Schrauben (2 Stellen) Lösen Sie bei der Installation des Projektors an einer Wand die nachstehend abgebildeten Schrauben (4 Stellen). Passen Sie die Bildposition durch Anheben und Absenken der Rückseite des Projektors an...
  • Seite 20: Anpassung Des Bildwinkels

    Installationsmethode Ziehen Sie nach der Anpassung die gelösten Schrauben (2 Stellen) wieder fest an Ziehen Sie bei der Installation des Projektors an einer Wand die nachstehend abgebildeten Schrauben (4 Stellen) wieder fest an. Anpassung des Bildwinkels Zur Anpassung des Bildwinkels kann der Projektor geneigt werden. Lösen Sie mit dem mitgelieferten Schraubenschlüssel die nachstehend abgebildeten M8- Schrauben (4 Stellen) Passen Sie den Bildwinkel durch Neigen des Projektors nach links oder rechts an...
  • Seite 21: Anpassung Der Bildgröße

    Installationsmethode Ziehen Sie nach der Anpassung die gelösten Schrauben (4 Stellen) wieder fest an Anpassung der Bildgröße Durch Anpassung der Position des Projektors nach vorne und hinten kann die Bildgröße angepasst werden Sie können die Bildgröße auch mit den Funktionen des Projektors anpassen. Beziehen Sie sich für Details hinsichtlich der Anpassung auf die Bedienungsanleitung, die dem von Ihnen verwendeten Projektor mitgeliefert wurde.
  • Seite 22: Sicherheitsdraht Installieren

    • Wir empfehlen, die Ankerbolzen in einem Abstand von maximal 1 Meter ab der Mitte dieses Produkts an der Decke zu installieren. • Installieren Sie 2 Drähte diagonal bei alleiniger Verwendung von ELPMB67. • Installieren Sie 4 Drähte bei Verwendung von ELPMB67 in Kombination mit ELPFP15.
  • Seite 23 Installationsmethode Installation Befestigen Sie das Ende des Sicherheitsdraht (das Ende mit einer Schlaufe) mit einem handelsüblichen Ankerbolzen (M12) an der Decke Ankerbolzen Sicherheitsdraht Flache Unterlegscheibe (Durchmesser 24 bis 26 mm) Federscheibe Sechskantmutter Halten Sie den Draht mit der flachen Unterlegscheibe und der Federscheibe und ziehen Sie die Sechskantmutter fest an, um alles gut zu befestigen.
  • Seite 24: Anbringung Der Deckenhalterung Am Projektor Mit Einem Draht

    Installationsmethode Passen Sie die Länge des Sicherheitsdrahts an und ziehen Sie die Schrauben an der Drahtklemme fest an, um alles gut zu befestigen Achten Sie darauf, dass der Sicherheitsdraht so straff wie möglich gespannt ist. Falls ein Ende des Sicherheitsdrahts zu lang ist, verkürzen Sie ihn auf die geeignete Länge. Befestigen Sie den übrigen Teil der Sicherheitsdrähte anhand der Schritte 1 bis 4 Anbringung der Deckenhalterung am Projektor mit einem Draht Verwenden Sie das mitgelieferte Sicherheitsdrahtset (für Projektormontage).
  • Seite 25 Installationsmethode Ziehen Sie den Sicherheitsdraht durch die Projektorhalterung und die Deckenplatte und ziehen Sie dann den Karabiner fest an © 2021 Seiko Epson Corporation 2021.4 Rev.1.0 (414137700)
