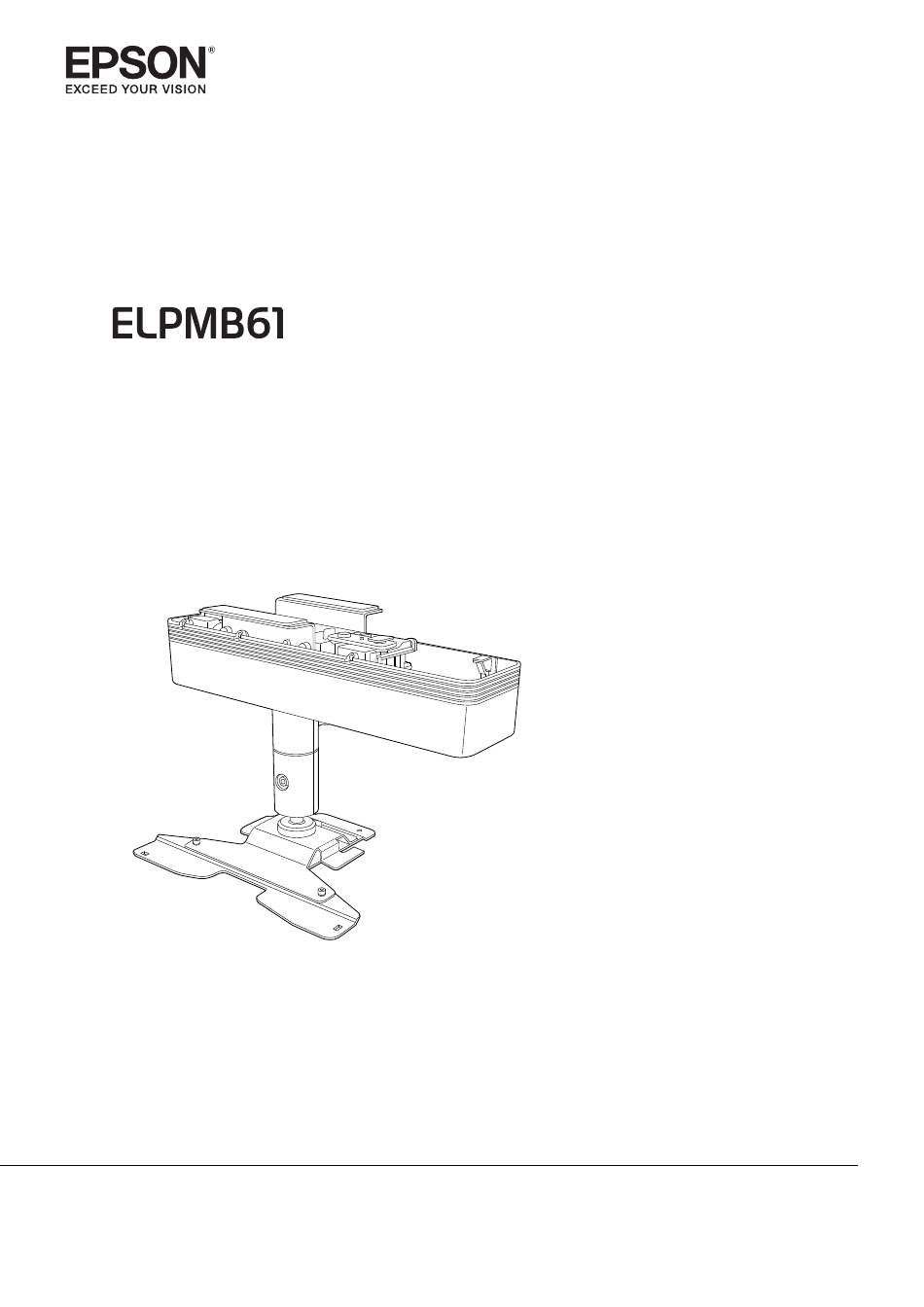

- Seite 1 Installationsanleitung...
-
Seite 2: Sichere Verwendung Des Produktes
Sichere Verwendung des Produktes Sicherheitsanweisungen Diese Anleitung erklärt, wie Sie den Projektor mit der mitgelieferten ELPMB61 Beleuchtungsschienenhalterung an einer Beleuchtungsschiene installieren. Achten Sie darauf, diese Anleitung zur sicheren Nutzung von Installationshalterungen und Projektor sorgfältig zu lesen. Unsachgemäße Handhabung aufgrund Nichtbeachtung der Anweisungen in dieser Anleitung könnte zu einer Beschädigung des Produktes oder zu Verletzungen oder Sachschäden führen. -
Seite 3: Warnhinweise Zur Installation Des Projektors
Achten Sie darauf, den mitgelieferten Sicherheitsdraht an Halterung und Projektor zu be- festigen, damit der Projektor nicht herunterfällt. Bringen Sie nichts mit Ausnahme des mit diesem Produkt kompatiblen EPSON-Projektors an dieser Halterung an. Falls Sie einen nicht mit diesem Produkt kompatiblen Projektor anbringen, könnte die Halterung herunterfallen oder beschädigt werden, was die Gefahr ernsthafter oder sogar tödlicher Verlet-... -
Seite 4: Warnungen Und Vorsichtsmaßnahmen Zu Installationspositionen
Andernfalls könnten Halterung und/oder Projektor beschädigt werden und (lebensgefährliche) Verletzungen verursachen. Nicht in folgenden Situationen installieren. Wenden Sie sich an Ihren örtlichen Händler oder das Epson-Kundencenter. • Falls das Produkt heruntergefallen ist oder beschädigt wurde • Falls die Halterung ungewöhnlich oder beschädigt ist Warnungen und Vorsichtsmaßnahmen zu Installationspositionen... -
Seite 5: Warnhinweise Zur Handhabung Nach Der Installation
Sichere Verwendung des Produktes Achtung Installieren Sie den Projektor nicht an Orten außerhalb des Betriebstemperaturbereichs des Projektors. Dies könnte zu Beschädigungen am Projektor führen. Installieren Sie ihn nicht in der Nähe von Abluftöffnungen, wie Klimaanlagen. Falls die Luft von einer Klimaanlage und dergleichen direkt über den Projektor strömt, steigt die Temperatur und der Projektor funktioniert möglicherweise nicht richtig. - Seite 6 Sichere Verwendung des Produktes Warnung Reinigen Sie das Produkt nicht mit einem feuchten Tuch oder Lösungsmitteln, wie Alkohol, Benzin oder Verdünner. Wasser könnte in den Projektor gelangen oder das Gehäuse könnte beschädigt oder brüchig wer- den, wodurch Stromschlaggefahr besteht.
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Sichere Verwendung des Produktes Sicherheitsanweisungen ....1 Sicherheitshinweise ..... . 1 Allgemeine Informationen . -
Seite 8: Projektor Vorbereiten
Projektor vorbereiten Verpackungsinhalt Stellen Sie sicher, dass Sie folgende Zubehörteile haben, bevor Sie beginnen. Projektorplatte Armeinheit Kabelklemme Beleuchtungsschieneneinheit Stützhalterung (2 Stück) Montageabdeckung A Montageabdeckung B Netzteil Sicherheitsdraht Drahthaken (500 mm) Sicherheitsdraht-Set (Sicherheitsdraht (500 mm) und Bedienungsanleitung) -
Seite 9: Verwendung
Projektor vorbereiten Sechskantschlüssel (M4-Kugelpunkt) Sechskantschlüssel (M6) Form Name Anzahl Verwendung Sechskantschraube (M4 x 14 mm, mit Befestigt die Armeinheit an der Beleuchtungs- Unterlegscheibe): schwarz schieneneinheit. Sechskantschraube (M4 x 10 mm, mit Befestigt die Projektorplatte am Projektor. Unterlegscheibe): silbern Befestigt die Armeinheit an der Projektorplat- Rändelschraube, M4 x 8 mm Sichert die Stützhalterungen. -
Seite 10: Montierbare Beleuchtungsschienen
Projektor vorbereiten Montierbare Beleuchtungsschienen Prüfen Sie vor der Installation die Modellnummer der Beleuchtungsschiene, die Sie installieren möchten. Sie können dieses Produkt an folgenden Arten von Beleuchtungsschienen anbringen. Die folgenden Informationen sind vom Stand: Dezember 2018. Dies könnte ohne Vorankündigung geändert werden. -
Seite 11: Installation
Installation Halterung am Projektor anbringen Befestigen Sie Projektorplatte und Armeinheit an der Basis des Projektors. Achtung Achten Sie darauf, die Halterung mit den mitgelieferten Schrauben am Projektor zu befestigen. Projektorplatte anpassen Möglicherweise müssen Sie die Projektorplatte je nach dem eingesetzten Modell anbringen. Gehen Sie zu den Installationsschritten der Armeinheit. -
Seite 12: Armeinheit Anbringen
Installation Befestigen Sie die Projektorplatte mit den mitgelieferten Schrauben (M4 x 10 mm, 4 Stück). Armeinheit anbringen Begradigen Sie die Armeinheit und ziehen Sie die Schrauben fest. - Seite 13 Installation Platzieren Sie die Armeinheit am Projektor. Richten Sie die Schraubenlöcher an der Projektorplatte oder die Schraubenlöcher am Projektor an den Schraubenlöchern der Armeinheit aus. Mit Projektorplatte Ohne Projektorplatte Befestigen Sie die Armeinheit mit den mitgelieferten Schrauben (M4 x 10 mm, 3 Stück) am Projektor.
-
Seite 14: Sicherheitsdraht Installieren
Installation Sicherheitsdraht installieren Bei Installation an einem hohen Ort, wie einer Decke oder Wand oder in einem Regal, installieren Sie nach Anbringung der Armeinheit den mitgelieferten Sicherheitsdraht, damit der Projektor nicht herunterfällt. Einzelheiten zur Installation finden Sie in der Bedienungsanleitung im Sicherheitsdraht-Set. -
Seite 15: Projektor An Der Beleuchtungsschiene Anbringen
Installation Projektor an der Beleuchtungsschiene anbringen Beleuchtungsschieneneinheit anbringen Warnung • Achten Sie darauf, die Beleuchtungsschiene vor der Installationsarbeit abzuschalten. Andernfalls könnte ein Stromschlag auftreten. • Achten Sie darauf, die Beleuchtungsschiene sicher zu befestigen. Andernfalls könnten Halterung und/oder Projektor herunterfallen und Verletzungen oder Unfälle verursachen. Entfernen Sie die Schrauben von den Hebeln an beiden Enden der Beleuchtungsschieneneinheit. -
Seite 16: Armeinheit Anbringen
Installation Drehen Sie beide Hebel der Beleuchtungsschieneneinheit um 90 Grad. Die Beleuchtungsschieneneinheit ist nun vorübergehend gesichert. Sichern Sie beide Hebel mit den in Schritt 1 entfernten Schrauben (M4 x 10 mm, 2 Stück). Armeinheit anbringen Stecken Sie die Armeinheit in die Lücke der Beleuchtungsschieneneinheit. Schieben Sie sie nach vorne und richten Sie die Schrauben für die Beleuchtungsschieneneinheit an den Schraubenlöchern in der Armeinheit aus. - Seite 17 Installation Ziehen Sie die Schrauben in der Beleuchtungsschieneneinheit fest, um die Armeinheit vorübergehend zu sichern. Ziehen Sie die mitgelieferten Schrauben (M4 x 14 mm, 4 Stück) mit einem Sechskantschlüssel (M4-Kugelpunkt) fest, um die Armeinheit zu sichern. Ziehen Sie nach Prüfung der Projektorposition die beiden Schrauben an den Seiten der Hebel mit dem mitgelieferten Sechskantschlüssel (M4-Kugelpunkt) fest.
-
Seite 18: Stützhalterung Anbringen
Installation Stützhalterung anbringen Wir empfehlen die Installation der Stützhalterung, damit Vibrationen von der Beleuchtungsschiene nicht auf den Projektor übertragen werden. Installieren Sie die Stützhalterung nicht, falls Ihre Decke nicht stark genug ist. Stecken Sie die Stützhalterung in die Ausbuchtungen an beiden Enden der Beleuchtungsschieneneinheit. -
Seite 19: Netzteileinheit Anbringen
Installation Netzteileinheit anbringen Stecken Sie die Netzteileinheit in die Kerben in der Beleuchtungsschiene. Lassen Sie circa 10 mm Abstand zwischen Beleuchtungsschieneneinheit und Netzteileinheit, um die Position des Netzkabels an der Kerbe in der Montageabdeckung auszurichten. Ziehen Sie den Hebel an der Netzteileinheit. Die Netzteileinheit ist nun an der Beleuchtungsschiene gesichert. -
Seite 20: Kabel Anschließen
Installation Kabel anschließen Verbinden Sie die erforderlichen Kabel mit den Anschlüssen des Projektors. Informationen zu den Anschlüssen finden Sie in der Bedienungsanleitung des Projektors. -
Seite 21: Montageabdeckung Und Sicherheitsdraht Installieren
Installation Montageabdeckung und Sicherheitsdraht installieren Lösen Sie den Karabiner für den mitgelieferten Sicherheitsdraht. Stecken Sie den gelösten Karabiner durch das Loch in der Beleuchtungsschieneneinheit, anschließend festziehen. Sie können ihn durch eines der folgenden Löcher stecken. - Seite 22 Installation Montageabdeckung A an der Beleuchtungsschieneneinheit anbringen. Armeinheit und Netzkabel an ihren entsprechenden Kerben ausrichten, dann Abdeckung nach oben schieben. Befestigen Sie die Montagehalterung A mit den mitgelieferten Schrauben (M3 x 6 mm, 4 Stück). Bringen Sie Montageabdeckung B an. Haken Sie sie über Abdeckung A und befestigen Sie sie vorübergehend.
- Seite 23 Installation Befestigen Sie die Montagehalterung B mit den mitgelieferten Schrauben (M3 x 6 mm, 2 Stück). Bringen Sie die Kabelklemme an der Armeinheit an. Setzen Sie die Kabelklemme durch die Löcher in der Armeinheit ein und führen Sie das Kabel hindurch.
- Seite 24 Installation Installieren Sie den Drahthaken an der Decke, bringen Sie dann den Karabiner für den Sicherheitsdraht an. Achtung Ermitteln Sie die Installationsposition der Hakenmontage so, dass sich der Draht nicht lockert. • Verwenden Sie bei Installation des Drahthakens handelsübliche Holzschrauben mit einem Nenndurchmesser von 3,8 mm.
-
Seite 25: Ausrichtung Des Projektors Anpassen
Installation Ausrichtung des Projektors anpassen Sie können das Kugelgelenk des Projektorstützabschnitts zur Anpassung von Ausrichtung und Winkel des Projektors verwenden. Der Winkelbereich variiert je nach Modell. Weitere Einzelheiten entnehmen Sie bitte der mit dem Projektor gelieferten Bedienungsanleitung. Drücken Sie die Ein-/Austaste am Projektor oder an der Fernbedienung. Der Projektor schaltet sich ein. - Seite 26 Installation Ziehen Sie nach Abschluss der Anpassungen die Schraube für den Kugelgelenkabschnitt mit einem Sechskantschlüssel (M6) sicher fest. • Achten Sie nach den Anpassungen darauf, die Schrauben des Kugelgelenks vollständig anzuziehen. Falls Sie nicht vollständig angezogen wurden, verändert der Winkel des Projektors den Versatz der Bildposition.
-
Seite 27: Anhang
Technische Daten Gewicht (Projektorplatte, Armeinheit, Beleuchtungsschieneneinheit, Ca. 2,5 kg Stützhalterung, Montagehalterung A/B) Maximale Tragfähigkeit Ca. 10,0 kg Aussehen [Einheit: mm] Ohne Montageabdeckung 226.9 79.8 37.8 Φ45 237.9 198.3 Mit angebrachter Montageabdeckung 63.6 228.3 ©SEIKO EPSON CORPORATION 2019. All rights reserved.
