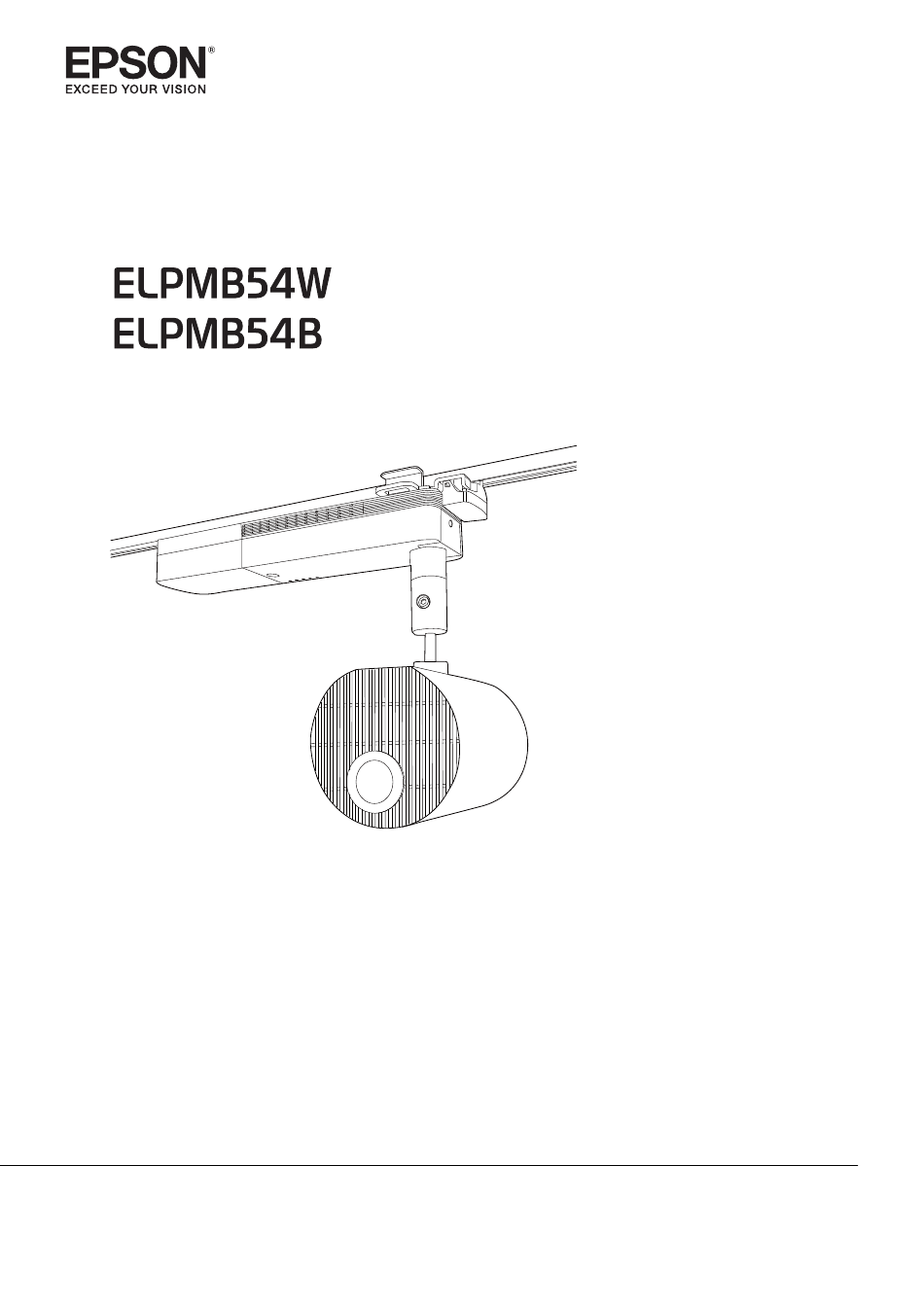

  • Seite 1 Installationsanleitung...
  • Seite 2: Sichere Verwendung Des Produktes

    Sichere Verwendung des Produktes Sicherheitsanweisungen Diese Anleitung erklärt, wie Sie den Projektor mit der Beleuchtungsschienenhalterung an einer Beleuchtungsschiene installieren. Achten Sie darauf, diese Anleitung zur sicheren Nutzung von Installationshalterungen und Projektor sorgfältig zu lesen. Unsachgemäße Handhabung aufgrund Nichtbeachtung der Anweisungen in dieser Anleitung könnte zu einer Beschädigung des Produktes oder zu Verletzungen oder Sachschäden führen.
  • Seite 3 Achten Sie darauf, den mit dem Projektor gelieferten Sicherheitsdraht anzubringen, damit die Halterung bei Erdbeben oder Vibrationen nicht herunterfällt. Bringen Sie nichts mit Ausnahme eines EPSON-Projektors an dieser Halterung an. Andernfalls könnte die Halterung herunterfallen und (lebensgefährliche) Verletzungen verursa- chen.
  • Seite 4: Warnungen Und Vorsichtsmaßnahmen Zu Installationspositionen

    Andernfalls könnten Halterung und/oder Projektor beschädigt werden und (lebensgefährliche) Verletzungen verursachen. Nicht in folgenden Situationen installieren. Wenden Sie sich an Ihren örtlichen Händler oder das Epson-Kundencenter. • Falls das Produkt heruntergefallen ist oder beschädigt wurde • Falls die Halterung ungewöhnlich oder beschädigt ist Warnungen und Vorsichtsmaßnahmen zu Installationspositionen...
  • Seite 5 Sichere Verwendung des Produktes Achtung Installieren Sie den Projektor nicht an Orten, an denen intensives Licht, wie z. B. von Leuchtstofflampen, oder direktes Sonnenlicht auf den Fernbedienungsempfänger fallen. Falls starke Lichtstrahlen auf den Fernbedienungsempfänger fallen, funktioniert die Fernbedie- nung möglicherweise nicht richtig. Achten Sie darauf, den Projektor an Orten ohne übermäßige Staub- oder Feuchtigkeits- belastung zu installieren;...
  • Seite 6: Inhaltsverzeichnis

    Inhaltsverzeichnis Sichere Verwendung des Produktes Sicherheitsanweisungen ....1 Sicherheitshinweise ..... . 1 Allgemeine Informationen .
  • Seite 7: Projektor Vorbereiten

    Projektor vorbereiten Verpackungsinhalt Stellen Sie sicher, dass Sie folgende Zubehörteile haben, bevor Sie beginnen. Stoppereinheit Platteneinheit Rotationseinheit Stopperabdeckung Abstandhalter x 10 Netzteil Form Name Anzahl Verwendung Kreuzschlitzscheibe (M4 x 10 mm, mit Un- Sichert die Halterung. terlegscheibe) • Achten Sie darauf, die mit diesem Produkt gelieferten Bolzen oder Schrauben zur Installation der Halterungen zu verwenden.
  • Seite 8: Montierbare Beleuchtungsschienen

    Projektor vorbereiten Montierbare Beleuchtungsschienen Prüfen Sie vor der Installation die Modellnummer der Beleuchtungsschiene, die Sie installieren möchten. Sie können die Halterung an folgenden Arten von Beleuchtungsschienen anbringen. Hersteller Modellnummer • Global trac pro XTS-4100-1 • XTS-4100-2 • XTS-4100-3...
  • Seite 9: Projektor Vorbereiten

    Installation Projektor vorbereiten Passen Sie die Ausrichtung des Projektors zur Vereinfachung der Installation an. Platzieren Sie den Projektor auf einem weichen Tuch, das Sie auf einem flachen Untergrund ausgebreitet haben. Lösen Sie die Schraube des Kugelgelenks mit einem mit dem Projektor gelieferten Sechskantschlüssel.
  • Seite 10: Halterung Am Projektor Anbringen

    Installation Halterung am Projektor anbringen Rotationseinheit anbringen Platzieren Sie den Projektor auf Ihrem Tisch. Platzieren Sie den Projektor auf einem weichen Tuch, das Sie auf einem Tisch ausgebreitet haben (330 mm hoch). Entfernen Sie die Befestigungsschraube (M4 x 10 mm) des Hebels der Rotationseinheit. Drehen Sie den Hebel um 90 Grad gegen den Uhrzeigersinn.
  • Seite 11: Platteneinheit Anbringen

    Installation Platzieren Sie die Rotationseinheit am Projektor. Richten Sie die Stifte (2 Punkte) am Projektor an den Löchern an der Rotationseinheit aus. Befestigen Sie die Rotationseinheit mit den mitgelieferten Schrauben (M4 x 10 mm, 3 Stück) am Projektor. Platteneinheit anbringen Die Platteneinheit umfasst eine Stützhalterung ( ), die sie zur Minimierung von Projektorvibrationen an der Decke befestigt.
  • Seite 12 Installation Platzieren Sie die Platteneinheit am Projektor. Richten Sie die Stifte (2 Punkte) am Projektor an den Löchern an der Platteneinheit aus. Befestigen Sie die Platteneinheit mit den mitgelieferten Schrauben (M4 x 10 mm, 4 Stück) am Projektor.
  • Seite 13: Projektor An Der Beleuchtungsschiene

    Installation Projektor an der Beleuchtungsschiene anbringen Warnung • Achten Sie darauf, die Beleuchtungsschiene vor der Installationsarbeit abzuschalten. Andernfalls könnte ein Stromschlag auftreten. • Achten Sie darauf, die Beleuchtungsschiene sicher zu befestigen. Andernfalls könnten Halterung und/oder Projektor herunterfallen und Verletzungen oder Unfälle verursachen. Stoppereinheit anbringen Lösen Sie die Mutter für die Stoppereinheit.
  • Seite 14: Platteneinheit An Stoppereinheit Anbringen

    Installation Drücken Sie die Stoppereinheit nach oben, um den hervorstehenden Teil in die Kerbe an der Beleuchtungsschiene einzusetzen. Ziehen Sie die Mutter für die Stoppereinheit vollständig fest, um Beleuchtungseinheit und Stoppereinheit zu fixieren. Platteneinheit an Stoppereinheit anbringen Bringen Sie den Haken an der Platteneinheit an der Stoppereinheit an. Falls eine Lücke zwischen Decke und Stützhalterung besteht, bringen Sie den mitgelieferten Abstandhalter an der Stützhalterung an.
  • Seite 15 Installation Setzen Sie den hervorstehenden Abschnitt an der Rotationseinheit in die Kerbe an der Beleuchtungsschiene ein. Drehen Sie den Hebel der Rotationseinheit um 90 Grad im Uhrzeigersinn. Drehen Sie ihn so, dass die Positionen der Schraubenlöcher wie im nachfolgenden Bild gezeigt überlappen.
  • Seite 16 Installation Bringen Sie die Stopperabdeckung mit der Stoppereinheit an. Drücken Sie die Riegel der Stoppereinheit hinein, bis sie in der Stopperabdeckung einrasten.
  • Seite 17: Kabel Anschließen

    Installation Kabel anschließen Verbinden Sie das mitgelieferte Netzteil mit dem Stromeingang des Projektors. Verbinden Sie das Netzteil mit der Beleuchtungsschiene. Verbinden Sie die erforderlichen Kabel und die SD-Karte mit der Schnittstelle des Projektors. Informationen zu den Anschlüssen finden Sie in der Bedienungsanleitung des Projektors. Bringen Sie die Netzteilabdeckung am Projektor an.
  • Seite 18: Sicherheitsdraht Installieren

    Installation Sicherheitsdraht installieren Installieren Sie den mitgelieferten Sicherheitsdraht, damit der Projektor nicht herunterfällt. Achtung Bringen Sie den Draht sicher an, sodass er sich nicht löst. Befestigen Sie den mit dem Projektor gelieferten Drahthaken an der Decke. • Verwenden Sie bei Installation des Drahthakens handelsübliche Holzschrauben mit einem Nenndurchmesser von 3,8 mm.
  • Seite 19 Installation Bringen Sie den Karabiner für den Sicherheitsdraht an dem an der Decke befestigten Drahthaken an.
  • Seite 20: Anhang

    Technische Daten Gewicht (Stoppereinheit, Platteneinheit, Rotationsein- Ca. 0,7 kg heit, Stopperabdeckung) Maximale Tragfähigkeit Ca. 5,9 kg Außenfarbe ELPMB54W: Weiß ELPMB54B: Schwarz Abbildungen der Installationsabmessungen Folgendes bietet die Abmessungen für EV-100/105. [Einheit: mm] 501.7 Breite der Oberseite des Projektors Vertikale Breite der Oberseite des Projektors 45.8...
  • Seite 21 Anhang Höhe von der Decke bis zur Oberseite des Projektors Höhe von der Decke bis zur Unterseite des Projektors ©SEIKO EPSON CORPORATION 2018. All rights reserved.
