WimTec PROOF P6 Montage- Und Bedienungsanleitung Seite 9

PROOF P6 | PROOF P6 HB
Montage
7
9

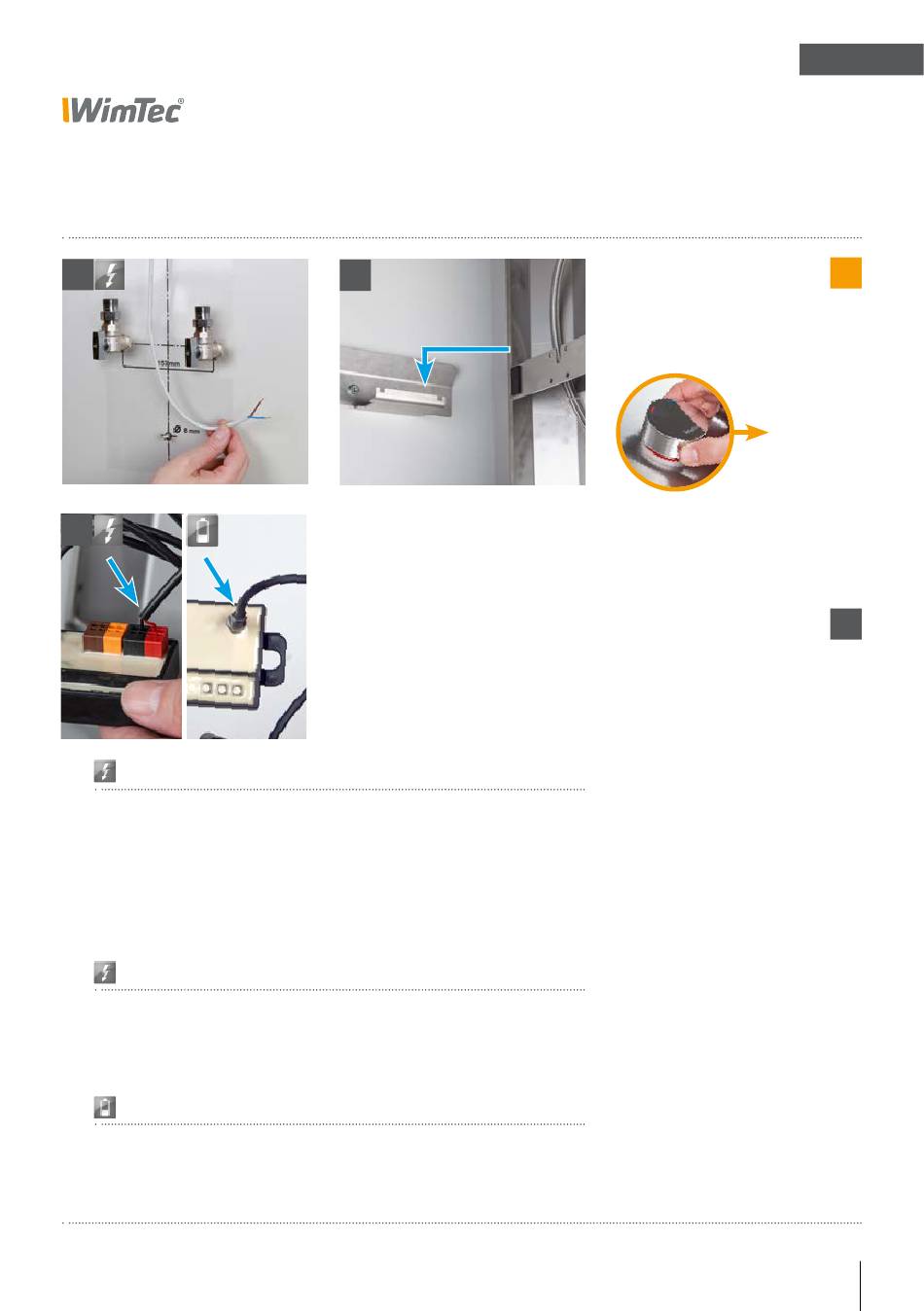

7. Nur für 12 V Netzversion
Anschlusskabel einziehen und am Netzteil (Art.Nr. 117 899
bzw. Art.Nr. 113 792) anschließen. Achtung: Stromversor-
gung muss abgeschaltet sein und Netzteil darf nicht im
Duschpaneel bzw. Schutzbereich verbaut werden!
8. Duschpaneel in die vordere Bügellasche einhängen.
9. Nur für 12 V Netzversion
Elektro-Anschluss am Elektronikmodul herstellen (+/- Polung
beachten). Anschließend Spannungsversorgung einschalten
(Sicherheitsschließimpuls des Magnetventils erfolgt).
Nur für 9 V Batterieversion
Batteriemodul mit Elektronikmodul verbinden.
(Sicherheitsschließimpuls beim Magnetventil erfolgt).
8
(Art.Nr. 121 155, 121 735)
(Art.Nr. 121 155, 121 735)
(Art.Nr. 121 148, 121 742)
Hinweis:
Verbrühschutz mit 43 °C
Temperatursperre mechanisch
entnehmbar.
s. Seite 20
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
DE
i
!
9
