R&S
Scope Rider RTH

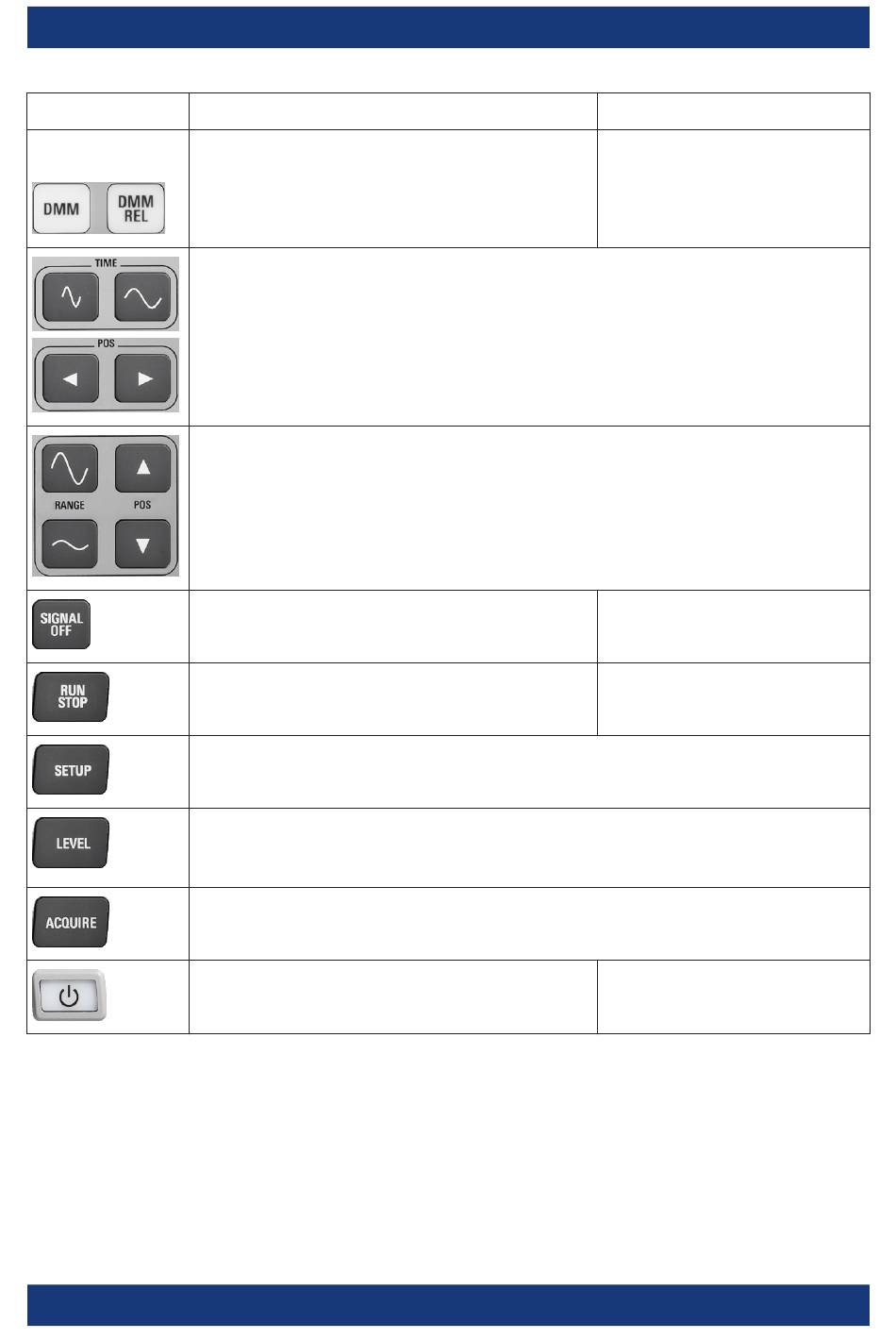

Taste
Kurz drücken
Nur
[DMM] startet oder stoppt die Multimeter-
R&S RTH1002:
Messungen (entspricht [MODE] = „Meter").
[DMM REL] aktiviert oder deaktiviert relative
Multimeter-Messungen.
[TIME] und [POS] stellen die horizontale Zeitskala und Position des Trigger-
zeitpunkts ein.
[RANGE] und [POS] legen die vertikale Skalierung (vertikale Empfindlich-
keit) und die vertikale Position der fokussierten Messkurve fest (analog oder
Kanal, mathematische oder Referenzmesskurve).
[SIGNAL OFF] schaltet die fokussierte Mess-
kurve aus.
[RUN STOP] startet und stoppt die Erfas-
sung.
[SETUP] öffnet oder schließt den Dialog „Trigger" zur Auswahl des Trigger-
typs und zur Anpassung der Triggereinstellungen.
[LEVEL] aktiviert den Triggerpegel, der mit dem Drehrad eingestellt werden
soll. Hat der Triggertyp zwei Triggerpegel, wird durch Drücken der Taste zwi-
schen dem oberen und unteren Pegel umgeschaltet.
[ACQUIRE] öffnet oder schließt den Dialog „Acquire" zum Einstellen des
Erfassungsmodus.
[Power] -Taste: Schaltet das Gerät ein oder
aus.
5.4
Unbekanntes Signal anzeigen
Das R&S RTH kann unbekannte, komplexe Signale automatisch anzeigen. Die
Funktion [AUTOSET] analysiert die aktivierten Kanalsignale und passt die hori-
Erste Schritte 1326.1561.03 ─ 09
Bedienung des Geräts
Unbekanntes Signal anzeigen
Lange drücken
Öffnet oder schließt den Dia-
log „Meter" zur Konfiguration
der Messungen.
43
