Scope Rider RTH

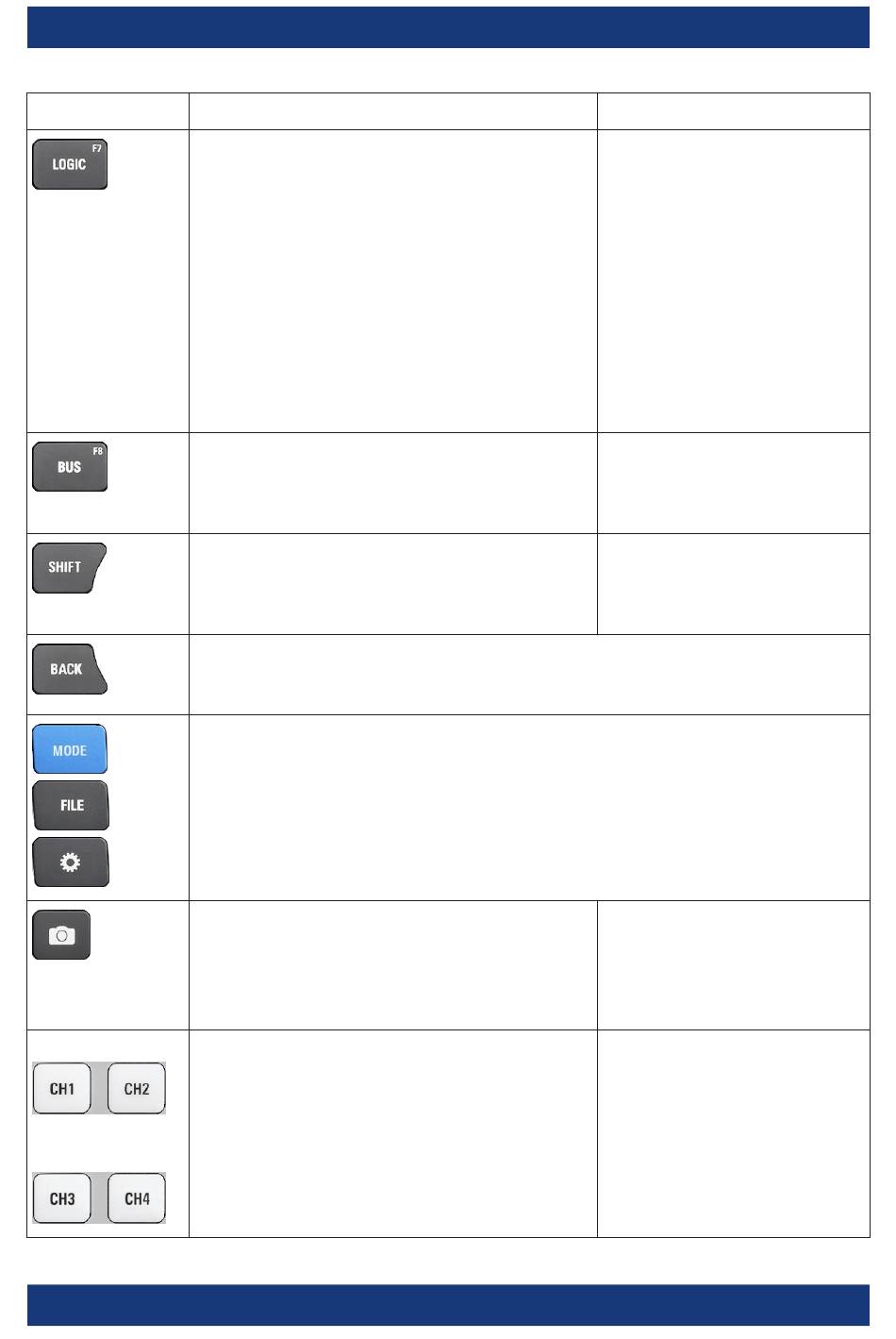

Taste
Kurz drücken
Erfordert die Logikanalyseoption R&S RTH-
B1 (MSO).
Die Wirkung hängt vom Zustand der digitalen
Kanäle ab:
Sind alle digitalen Kanäle inaktiv, werden sie
mit der Taste eingeschaltet und der Fokus
darauf gesetzt.
Sind die digitalen Kanäle aktiv, aber nicht im
Fokus, wird mit der Taste der Fokus darauf
gesetzt.
Ist der Fokus auf digitale Kanäle gesetzt,
werden sie mit der Taste ausgeschaltet.
Aktiviert oder deaktiviert den seriellen Bus.
Erfordert mindestens eine Option für serielle
Triggerung und Decodierung. Verfügbare
Optionen sind im Datenblatt aufgelistet.
[SHIFT] öffnet einen Dialog zum Speichern
und Laden von Geräteeinstellungen.
Ist ein Dialog oder Menü geöffnet, wird er bzw. es mit [BACK] geschlossen.
Ist das Menü geschlossen, wird mit der Taste der Fokus zwischen fokussier-
tem Element im Diagramm und Menütaste umgeschaltet.
Öffnet oder schließt den Dialog „Mode", „File" bzw. „Setup".
Speichert die Messdokumentation:
Nur Screenshot, wenn „One-Touch" (one
touch) aktiv ist. ZIP-Datei mit ausgewählten
Daten, wenn „One-Touch" (one touch) inaktiv
ist.
Alle R&S RTH:
Die Wirkung hängt vom Kanalzustand ab:
Ist der Kanal inaktiv, wird er mit der Taste
eingeschaltet und der Fokus darauf gesetzt.
Die Taste leuchtet auf.
Nur
Ist der Kanal aktiv, aber nicht im Fokus, wird
R&S RTH1004:
mit der Taste der Fokus darauf gesetzt. Die
Taste leuchtet auf.
Erste Schritte 1326.1561.03 ─ 09
Bedienung des Geräts
Funktionen aufrufen
Lange drücken
Öffnet oder schließt den Dia-
log „Logic" zur Konfiguration
digitaler Kanäle.
Öffnet oder schließt den Dia-
log „Bus" zur Konfiguration
serieller Protokolle.
Zwei Sekunden lang drücken,
um den Touchscreen zu
deaktivieren oder zu aktivie-
ren.
Öffnet oder schließt den Dia-
log „Screenshot" zur Konfigu-
ration des Screenshots und
der „One-Touch" (one touch)-
Ausgabe.
Öffnet oder schließt den Dia-
log „Vertical" für den ent-
sprechenden Kanal zur Konfi-
guration der Kanaleinstellun-
gen.
