Oberseite

Das R&S RTH 1002 besitzt zwei BNC-Eingänge (CH1 und CH2) und zwei 4 mm-
Bananensteckbuchsen für Multimeter-Messungen. Die Kanaleingänge verfügen
über eine doppelte Kanal-zu-Kanal-Isolierung, die unabhängige potenzialfreie
Messungen an jedem Eingang ermöglicht. Der DMM-Eingang ist vollständig iso-
liert von Eingängen, Schnittstellen und der Erdung des Oszilloskops.

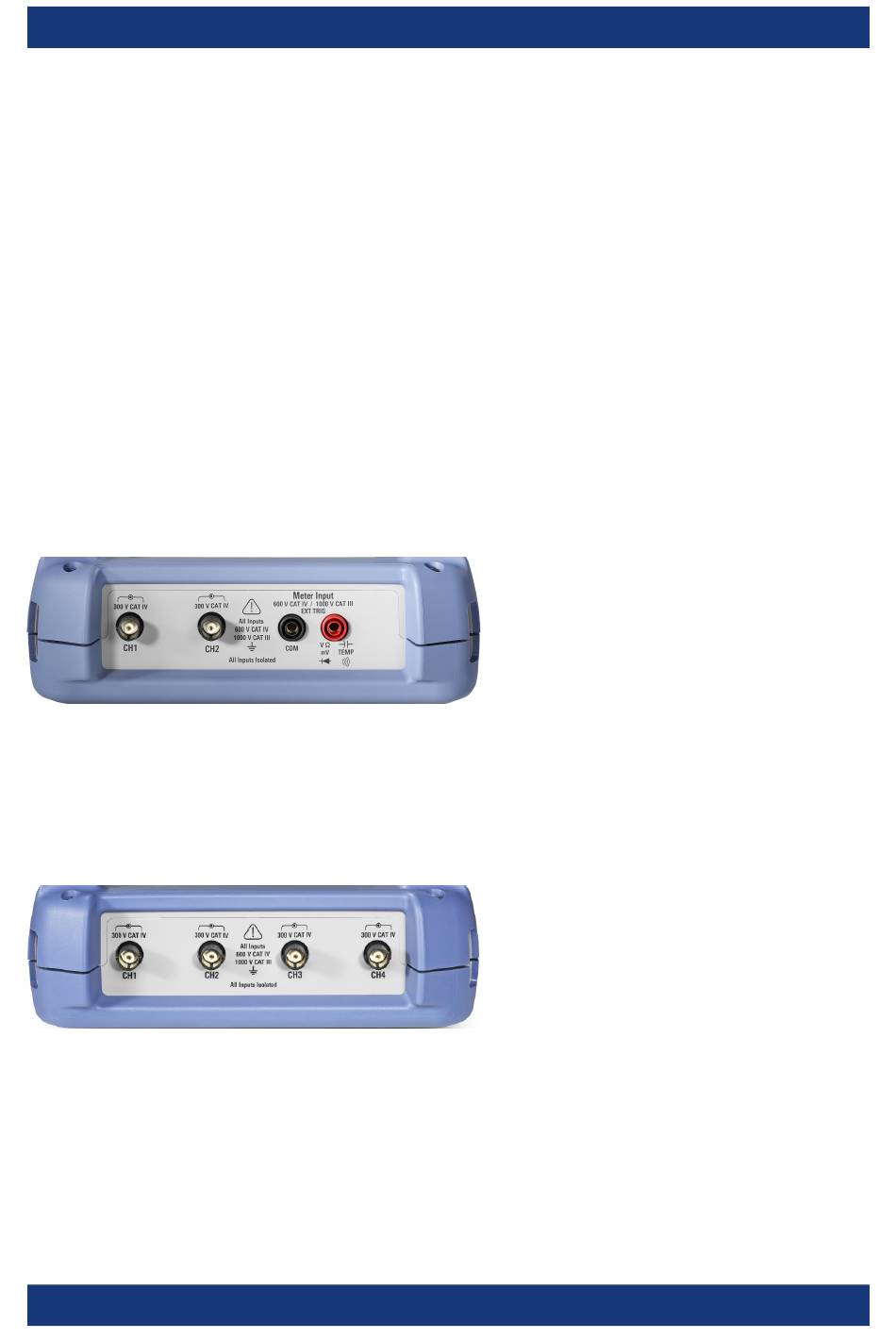

Bild 4-3: Oberseite des R&S RTH1002
Der R&S RTH1004 hat vier BNC-Eingangsanschlüsse CH1, CH2, CH3, CH4. Die
Kanaleingänge verfügen über eine doppelte Kanal-zu-Kanal-Isolierung, die unab-
hängige erdfreie Messungen an jedem Eingang ermöglicht.
Bild 4-4: Oberseite des R&S RTH1004
