R&S Scope Rider RTH
4.3

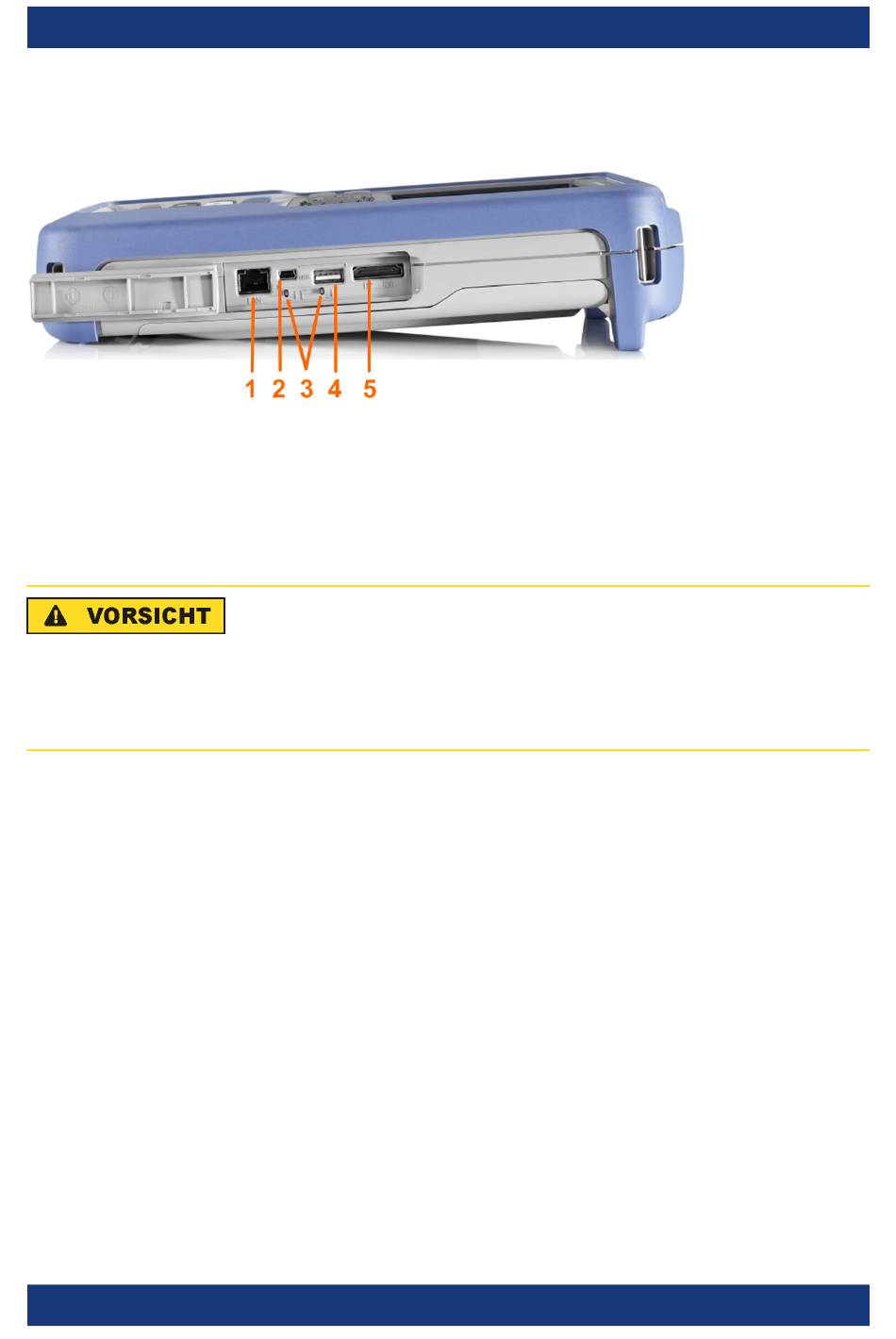

Rechte Seite

1 = LAN
2 = USB Typ B für Fernsteuerung
3 = Tastkopfkompensation
4 = USB Typ A für Flash-Laufwerk
5 = Anschluss für logischen Tastkopf
Gefahr von Verletzungen oder Schäden am Gerät
Schließen Sie immer die Abdeckungen der Kommunikationsanschlüsse und
des DC-Eingangs, wenn sie nicht belegt sind.

LAN-Anschluss

RJ-45-Anschluss für die Anbindung des Geräts an ein LAN (Local Area Network).
Unterstützt bis zu 100 Mbit/s.
Anschluss USB Typ A
Anschluss USB Typ A für einen USB-Stick zum Speichern und Abrufen von Gerä-
teeinstellungen und Messdaten. Diese USB-Schnittstelle ist isoliert und hat nur
eine begrenzte Funktionalität. Sie kann nur für die Übertragung von Oszilloskop-
Datendateien und Firmware-Updates verwendet werden. Die Installation einer
anderen Software ist nicht möglich.
Anschluss USB Typ B (Mini-USB)
Mini-USB-Anschluss für einen Computer zur Fernsteuerung des Geräts. Der
Anschluss ist nur aktiv, wenn in den Schnittstelleneinstellungen USB ausgewählt
ist.
Erste Schritte 1326.1561.03 ─ 09
Geräteübersicht
