R&S
Scope Rider RTH

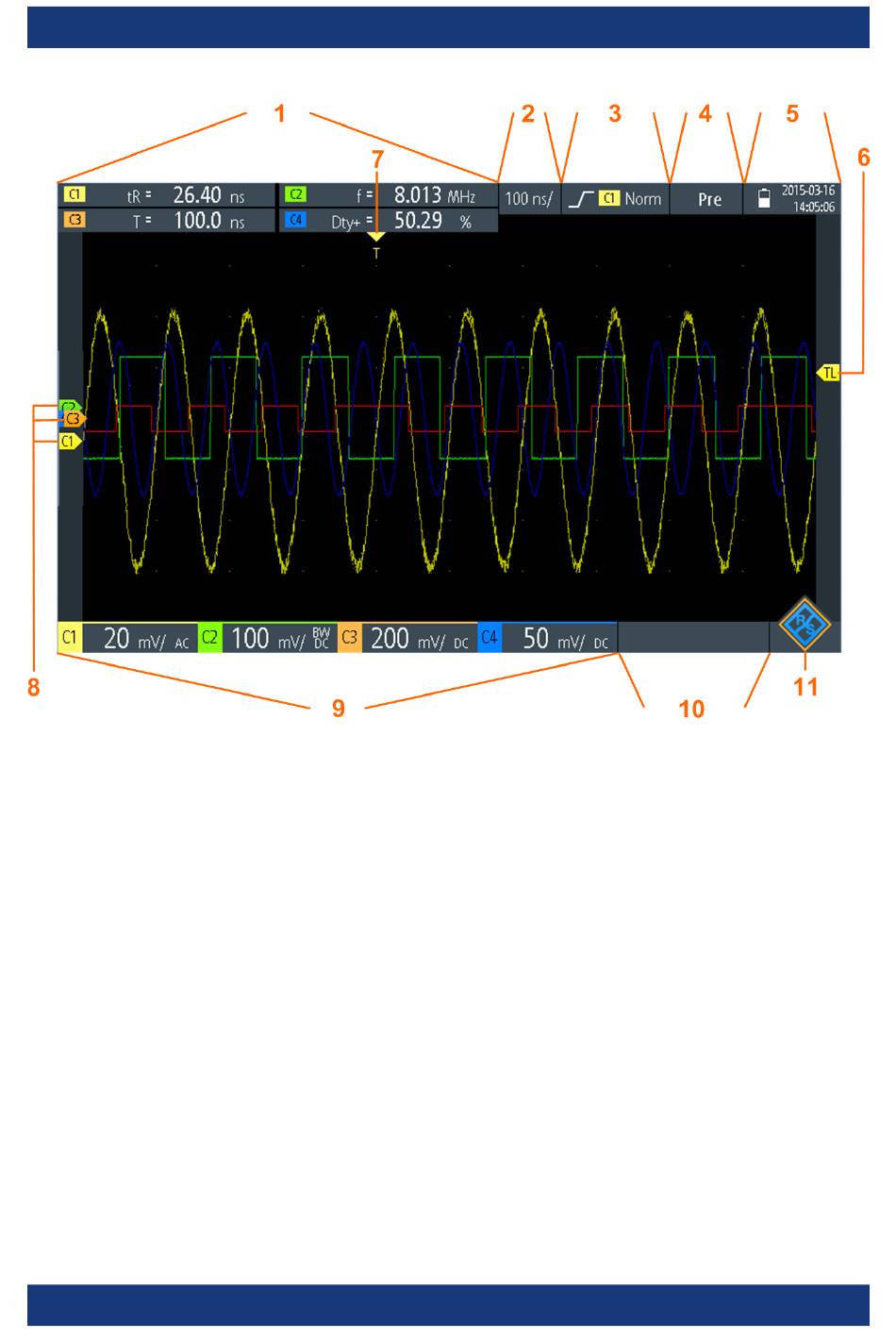

1 = Messergebnisse abhängig von der Betriebsart und der ausgewählten Messung
2 = Zeitskala (horizontale Skalierung in s/div)
3 = Triggertyp, Triggerquelle und Triggermodus
4 = Erfassungsstatus
5 = Batteriestatus und AC-Verbindung zum Aufladen der Batterie, Datum und Uhrzeit
6 = Triggerpegelmarker, hat die Farbe der Triggerquelle
7 = Triggerpositionsmarker, hat die Farbe der Triggerquelle
8 = Kanalmarker zeigen die Erdpotenziale an. Der Fokus liegt auf C3.
9 = Vertikale Einstellungen für jeden aktiven Kanal: vertikale Skalierung (vertikale Empfindlich-
keit in V/div), Bandbreitengrenze (kein Indikator = volle Bandbreite, BB = begrenzte Fre-
quenz), Kopplung (AC oder DC)
10 = Logikkanäle (MSO)R&S RTH-B1
11 = Menütaste
Sie können die vertikale Position jeder Messkurve, den Triggerpegel und die Trig-
gerposition anpassen, indem Sie den entsprechenden Marker auf dem Display
verschieben. Alternativ können Sie auf den Marker tippen, um den Fokus darauf
zu setzen, und mit dem Drehrad die Position anpassen.
Erste Schritte 1326.1561.03 ─ 09
Geräteübersicht
Display im Überblick
31
