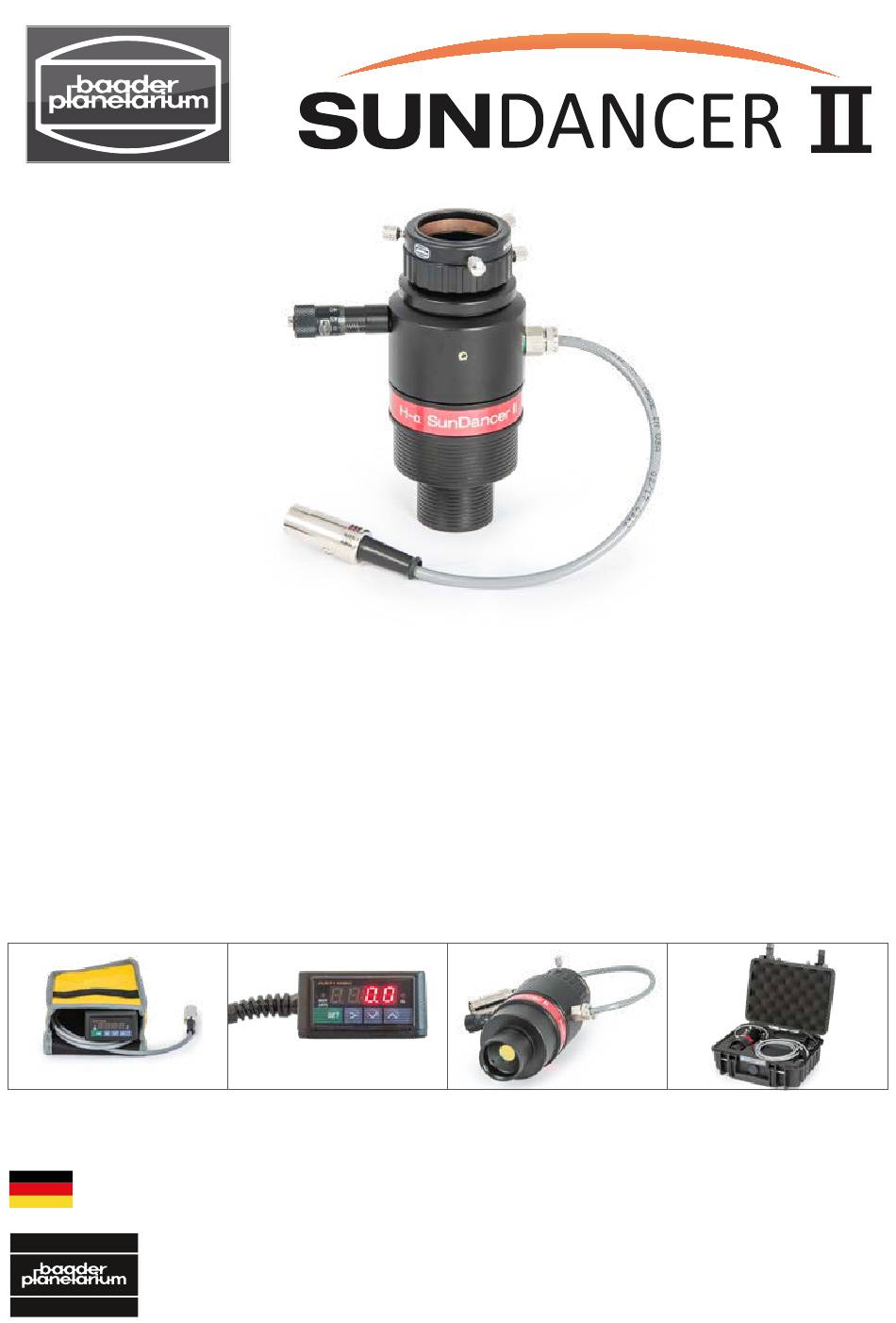

Wir gratulieren Ihnen zum Kauf des Baader SunDancer II H-alpha-Filters. Er ist ein
hochwertiges Produkt zur Sonnenbeobachtung. Lassen Sie bei der Sonnenbeobachtung
immer die nötige Vorsicht walten und beachten Sie die Sicherheitshinweise.
Für optimale Ergebnisse empfehlen wir Ihnen, ein paar Minuten mit dem Lesen dieser
Gebrauchsanleitung zu verbringen, bevor Sie den SunDancer II einsetzen.
– DE ver. 09/2021 –
BAADER PLANETARIUM
Zur Sternwarte 4 • D-82291 Mammendorf • Tel. +49 (0) 8145 / 8089-0 • Fax +49 (0) 8145 / 8089-105
www.baader-planetarium.com • kontakt@baader-planetarium.de • www.celestron.de
Gebrauchsanleitung
und Einsatzmöglichkeiten
G
M
B
H
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Baader Planetarium SUNDANCER II
Inhaltszusammenfassung für Baader Planetarium SUNDANCER II
- Seite 1 Gebrauchsanleitung und Einsatzmöglichkeiten Wir gratulieren Ihnen zum Kauf des Baader SunDancer II H-alpha-Filters. Er ist ein hochwertiges Produkt zur Sonnenbeobachtung. Lassen Sie bei der Sonnenbeobachtung immer die nötige Vorsicht walten und beachten Sie die Sicherheitshinweise. Für optimale Ergebnisse empfehlen wir Ihnen, ein paar Minuten mit dem Lesen dieser Gebrauchsanleitung zu verbringen, bevor Sie den SunDancer II einsetzen.
-
Seite 2: Inhaltsverzeichnis
Die Bauteile des SunDancer II ........ -
Seite 3: Sundancer Ii H-Alpha-Filter
Baader SunDancer II H-alpha-Filter Wir gratulieren Ihnen zum Kauf des SunDancer II von Baader Planetarium. Er ist ein kompakter H-alpha-Filter, der 3x Telezentrik, Blockfilter und ein geheiztes H-alpha Eta- lon von SolarSpectrum in zwei kombinierbaren Gehäusen vereint. Bei der Konstruktion wurde besonderer Wert auf Sicherheit und Benutzerfreundlichkeit gelegt, in Kombinati- on mit einer äußerst alterungsbeständigen Konstruktion und einem hochwertigen Filter. -
Seite 4: Alles In Einem
Netzteil sind in der gelben Tasche. nur rotes Licht passieren lässt. Beim SunDancer II bilden Etalon, Telezentrik und Blockfilter eine Einheit; an Telesko- pen mit maximal 80 mm Öffnung kann der Energieschutzfilter gegebenfalls entfallen (s. Kapitel "Auswahl des Energieschutzfilters"). Das Ergebnis: Einfachere Handhabung... -
Seite 5: Lieferumfang
Lieferumfang des SunDancer II 1. SunDancer II H-alpha-Filter mit Blockfilter, 3x Telezentrik und fokussierbarer Okularklemme # 2458125 2. Kontrollbox zur Temperatursteuerung 3. Netzteil (mit verschiedenen Steckdosenadaptern) 4. Transportkoffer 5. Baader Utility Bag # 2954201 © Baader Planetarium GmbH | 2021... -
Seite 6: Vorbereitungen
Verwendung ohne Energieschutzfilter Bei Teleskopen, die sowohl maximal 80 mm Öffnung als auch ein Öffnungsverhält- nis von f/8 oder langsamer haben, können Sie den SunDancer II auch ohne Ener- gieschutzfilter (ERF) vor dem Objektiv verwenden. Das macht ihn zu einem besonders... -
Seite 7: Die Telezentrik Und Anforderungen An Das Teleskop
80-mm-Objektiv. Auch an kleineren Teleskopen können Sie D-ERF-Filter nutzen, da sie das Tubusin- nere vor der Sonnenhitze schützen. Auf die Funktion des SunDancer II hat das keinen Einfluss, jedoch ggf. auf das Tubusseeing und somit die mögliche Höchstvergrößerung. Die Telezentrik und Anforderungen an das Teleskop Der SunDancer II verfügt über eine eingebaute 3x Telezentrik mit integriertem Blockfil-... - Seite 8 Der SunDancer II besteht aus zwei Teilen (zuzüglich der 1¼" Okularklemme). Links der eigentliche H-alpha-Filter, also der Etalon mit dem Heizelement und der Mikrometerschraube. Rechts daneben die 3x Telezentrik, der integ- rierte Blockfilter ist in der Eintrittsöffnung zu sehen. erhöht werden (Kapitel Filterkalibrierung), und die Halbwertsbreite steigt wie bereits erwähnt auf über 1 Å...
-
Seite 9: Okulare
19-mm-Blende. Langbrennweitige 1¼"-Okulare haben Feldblendendurch- messer bis etwa 28 mm. Diesen Feldblendendurchmesser zeichnet die verfügbare freie Öffnung des SunDancer II aus. Der Einsatz von 2"-Okularen ist dennoch gewinnbringend, da er niedrigere Vergrößerungen und somit ein helleres Bild ermöglicht, dazu kommt oft ein bequemeres Einblickverhal-... -
Seite 10: Auswahl Des Zenitspiegels
Power Netzteil 19W mit Winkelstecker 2457615). Es liefert 12,8V bei 1,5A. Falls keine Steckdose vorhanden ist, kann der SunDancer II für den mobilen Einsatz mit einem opti- onalen Akkupack berieben werden. Bewährt hat sich der Celestron PowerTank Lithium LT 12V DC/ USB 5V/ 73,3Wh 821038). -
Seite 11: Beobachten Mit Dem Sundancer Ii
Optik des Teleskops oder auf dem Blockfilter niederschlagen und diese zerstören! 4. Setzen Sie den SunDancer II in den Okularauszug bzw. den Zenitspiegel (1¼" oder 2") des Teleskops und sichern Sie ihn. 5. Verbinden Sie die Kontrollbox über die 8-polige Steckverbindung mit dem SunDancer II. -
Seite 12: Die Funktionen Der Kontrollbox
Wenn das Teleskop auf die Sonne gerichtet Die Anzeige zeigt die Differenz zur ist, dauert es etwa drei bis fünf Minuten, bis der Filter im Betriebstemperatur an. Oben direkt nach dem Anschalten, darunter Temperaturgleichgewicht ist. nach Erreichen des Sollwerts. Bedienungsanleitung: SunDancer II... -
Seite 13: Ändern Der Soll-Temperatur
Wir empfehlen folgende Filter: • Polarisationsfilter: 1¼" 2408343; 2" # 2408342 • Neutraldichte Filter (Graufilter) ND 0,6 (T=25%): 1¼": 2458343; 2": # 2458321 • Neutraldichte Filter (Graufilter) ND 0,9 (T=12,5%): 1¼": 2458344; 2": # 2458322 © Baader Planetarium GmbH | 2021... -
Seite 14: Verwendung Mit Einem Telekompressor
(# 2956242) mit 36,6 mm Baulänge verwendet werden. Oben die benötigten Einzelteile für den Anschluss an den SunDancer II, rechts der zusammengesetzte Telekompressor. Hinweis: Das maximale Bildfeld wird durch die 19 mm große Blende hinter dem Etalon begrenzt; der Telekompressor kann nur diesen Bildausschnitt verkleinern. Als Faustregel für die Größe der Sonnenscheibe gilt, dass Sie pro Meter Teleskopbrenn-... -
Seite 15: Verwendung Mit Einem Binokularansatz
Um einen Binokularansatz mit T-2-Anschluss zu verwenden, schrauben Sie einfach die T-2-Überwurfmutter anstelle des 1¼" Okularstutzens an das T-2-Gewinde des SunDancer II. Wenn Sie den Binokularansatz mit Zeiss-Mikrobajonett verwen- den, schrauben Sie den Baader TQC Schwerlast T-2 Schnellwechsler (# 2456313A) (# 2456313) bzw. -
Seite 16: Filterkalibrierung Und Einstellungen Der Kontrollbox
30 bis 60 Sekunden ist er wieder auf die ursprüngliche Wellenlänge eingestellt. Hinweis: Für die beste Abbildung und um Reflexionen zu vermeiden, sollte der Filter nicht gekippt werden. Die Mikrometerschraube dient zur schnellen Beobachtung von Dopplereffekte; die H-alpha-Linie sollte über die Temperatur eingestellt werden. Bedienungsanleitung: SunDancer II... -
Seite 17: Filterkalibrierung
Filterkalibrierung Der SunDancer II wurde im Werk kalibriert und sollte das beste Bild liefern, wenn die Mikrometerschraube im Uhrzeigersinn bis zum Anschlag gedreht wurde und die Heizung die voreingestellte Zieltemperatur erreicht hat, die Anzeige der Temperaturdifferenz also ebenfalls bei "0" steht. Nach etwa drei bis fünf Minuten Sonnenbeobachtung hat der Filter das Temperaturgleichgewicht erreicht, und Sie können seine Leistung beurteilen. -
Seite 18: Fotografie
Aufnahmen von Details auf der Sonnenoberfläche oder in der Photosphäre zu gewinnen. Um den optimalen Arbeitsabstand einzuhalten, können Sie T-2-Verlängerungs- hülsen zwischen die Okularklemme des SunDancer II und die eigentliche Filtereinheit setzen. Schrauben Sie die Oku- larklemme einfach ab, um das T-2-Gewinde freizulegen. -
Seite 19: Dslr Und Ccd-Kameras
Filter zu kippen. In gewissen Grenzen kann die Filterkippung wieder durch die Temperaturregelung ausgeglichen werden, sodass die H-alpha-Linie auch mit verkipptem SunDancer II mit Baader M68-Tilter und Adaptern Filter wieder getroffen wird. Mit einem Tilter wie dem Baader M68-Tilter # 2458170 kann die Kamera sehr präzise... -
Seite 20: Telekompressor
Objektiv vorhanden ist, kann sie aber vorübergehend eine Alternative zur Anschaffung einer Vollformatkamera oder eines Telekompressors sein. Wesentlich bessere Ergebnisse und eine deutlich einfachere Handhabung liefert der Telekompressor, bei vergleichbarem Preis zu einem Festbrennweitenobjektiv. Bedienungsanleitung: SunDancer II... -
Seite 21: Lagerung Und Pflege
• Idealer Arbeitsabstand: 65 mm vom Grund des T-2-Gewindes • Anschluss Teleskopseitig: 2" und 1¼" Steckhülse • Anschluss Okularseitig: 1¼" mit Feinfokussierung; T-2 • Bei Teleskopen bis ca. 600 mm Brennweite ganze Sonnenscheibe sichtbar © Baader Planetarium GmbH | 2021... -
Seite 22: Verpassen Sie Nichts Mehr - Der Baader-Planetarium Newsletter
.com © Baader Planetarium GmbH. Alle Rechte vorbehalten. Produkte oder Anleitung können sich ohne Mitteilung oder Verpflichtung ändern. Bilder und Illustrationen können vom tatsächlichen Produkt abweichen. Irrtum vorbehalten. Die Vervielfältigung dieser Anleitung – auch auszugsweise – ist nicht ohne die schriftliche Genehmigung der Baader Planetarium GmbH gestattet.
