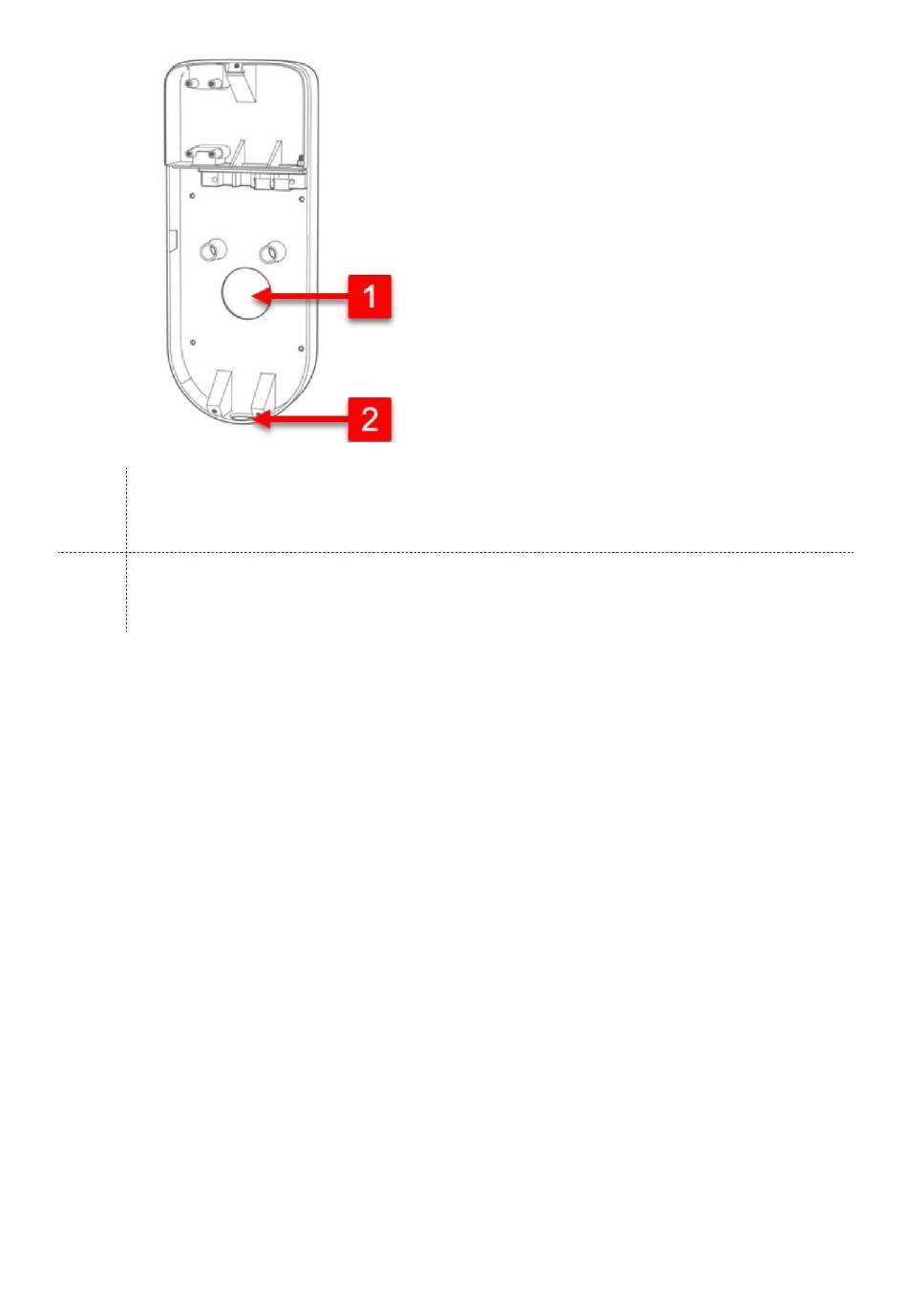

Loch in der Rückseite der Wandhalterung: Empfohlen für unter Putz
1
verlegte Zuleitungsdrähte
Loch in der Unterseite der Wandhalterung: Empfohlen für frei liegende
2
Zuleitungsdrähte
HINWEIS:
Wenn Sie eine JuiceBox-Kabel- oder Steckdosenversion mit OptoMOS-Platine
installieren: Führen Sie die Drähte der OptoMOS-Platine durch dasselbe Loch in den
Wandrahmen, das auch für die Leistungskabel im Wandrahmen verwendet wird.
HINWEIS:
Wenn Sie eine externe Antenne montieren (JuiceBox Pro Cellular und Plus Cellular):
Schließen Sie die externe Antenne an das Koaxial-Verlängerungskabel an und führen Sie
das Koaxial-Verlängerungskabel durch das Loch in der Unterseite der Wandhalterung.
9. Führen Sie die Zuleitungsdrähte durch die Dichtungen:
>
Dichtung mit 1 Loch: Erdungsdraht
>
Dichtung mit 2 oder 4 Löchern: L1, L2 (falls zutreffend), L3 (falls zutreffend) und Nullleiter
(falls zutreffend). Die Lage der einzelnen Drähte in der Dichtung ist nicht von Bedeutung.
