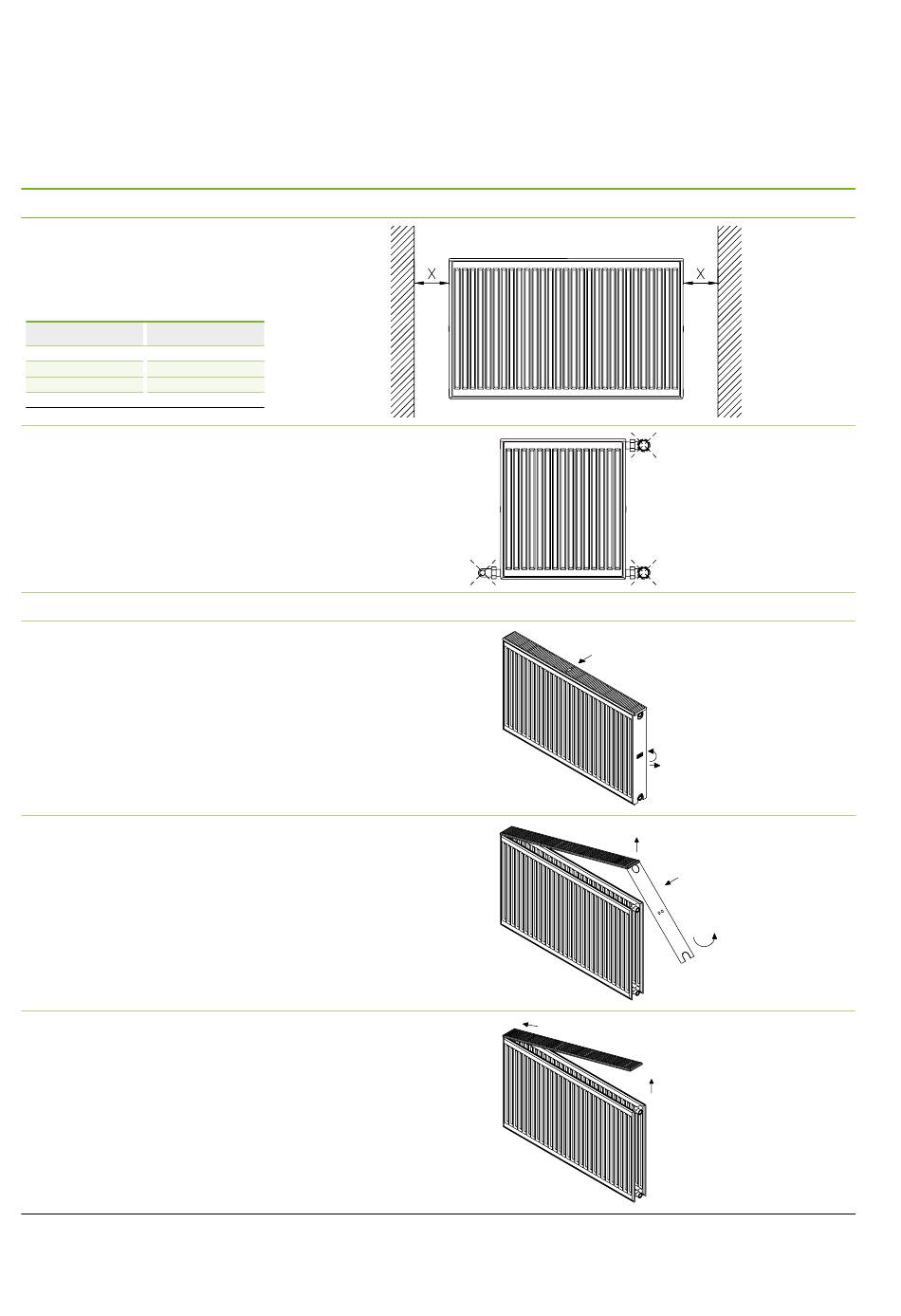

Demontage der oberen Abdeckung
Voraussetzungen für die Demontage einer oberen (seitlichen) Abdeckung.
Seitlicher Mindestabstand (eine Seite) vom
Heizkörper (nachfolgend mit HK abgekürzt)
Bauhöhe Heizkörper
X = Abstand zur Wand
554
600
900
954
Die Demontage der seitlichen Abdeckung ist
bei diagonalem und reitendem Eckanschluss
des HK mit Verschraubung aus rückseitiger
Wand nicht mehr möglich.
Demontage der oberen Abdeckung
Kunststoffclip der seitlichen Abdeckung
anheben und gegen den Uhrzeigersinn ab-
schrauben.
Ab Baulänge 1400 mm bei Profil Heizkörper
Haltebügel aus oberer Abdeckung entfernen.
Eine seitliche Abdeckung leicht schräg vom
HK abziehen (siehe Bild) und diese nach
Anheben der oberen Abdeckung von den
Befestigungshaken lösen.
Danach die obere Abdeckung durch einseiti-
ges Anheben und Verschieben von der zweiten
seitlichen Abdeckung trennen.
Montage der oberen Abdeckung erfolgt in
umgekehrter Reihenfolge!
