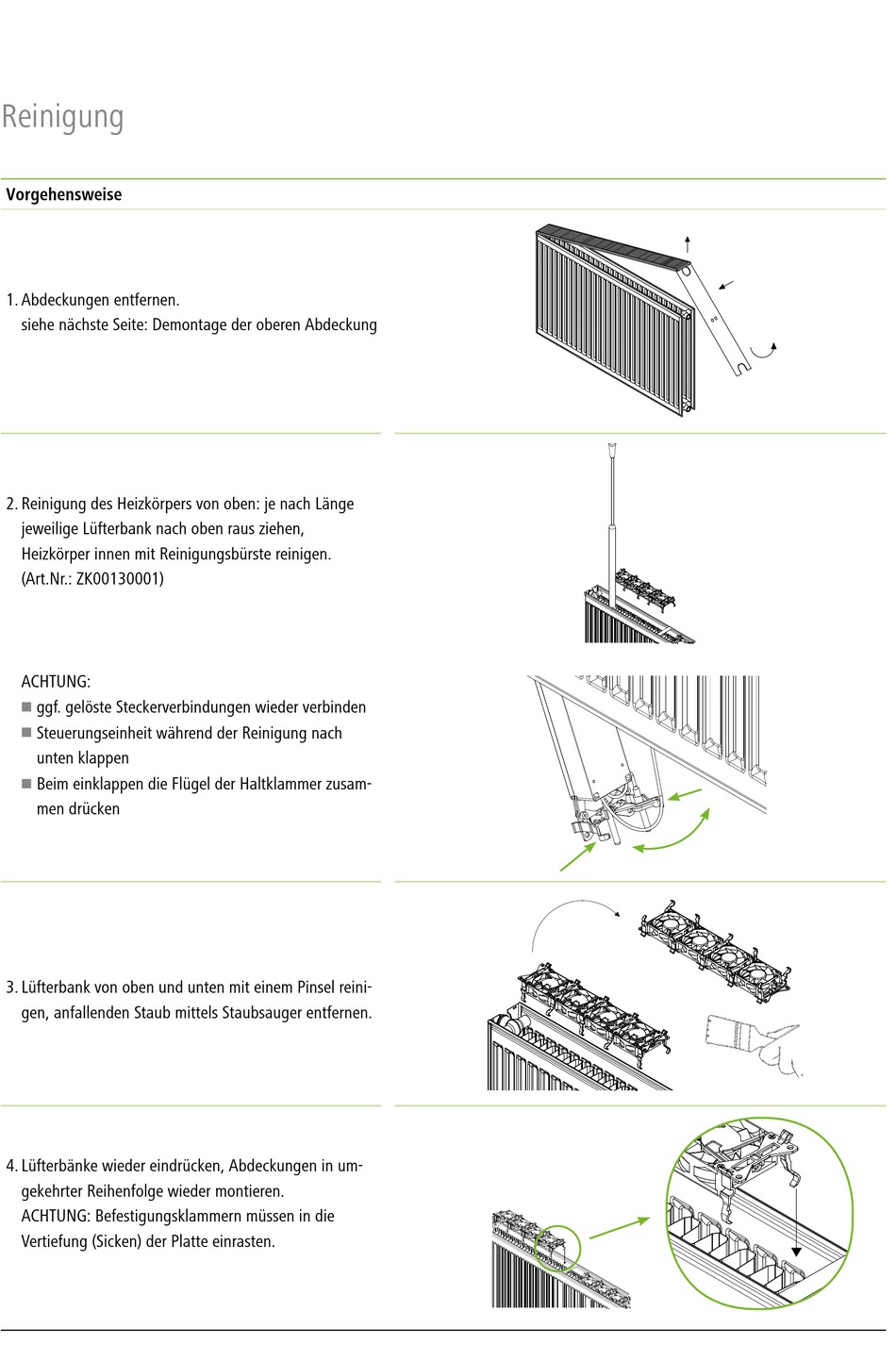

Reinigung
Vorgehensweise
1. Abdeckungen entfernen.
siehe nächste Seite: Demontage der oberen Abdeckung
2. Reinigung des Heizkörpers von oben: je nach Länge
jeweilige Lüfterbank nach oben raus ziehen,
Heizkörper innen mit Reinigungsbürste reinigen.
(Art.Nr.: ZK00130001)
ACHTUNG:
ggf. gelöste Steckerverbindungen wieder verbinden
W
Steuerungseinheit während der Reinigung nach
W
unten klappen
Beim einklappen die Flügel der Haltklammer zusam-
W
men drücken
3. Lüfterbank von oben und unten mit einem Pinsel reini-
gen, anfallenden Staub mittels Staubsauger entfernen.
4. Lüfterbänke wieder eindrücken, Abdeckungen in um-
gekehrter Reihenfolge wieder montieren.
ACHTUNG: Befestigungsklammern müssen in die
Vertiefung (Sicken) der Platte einrasten.
