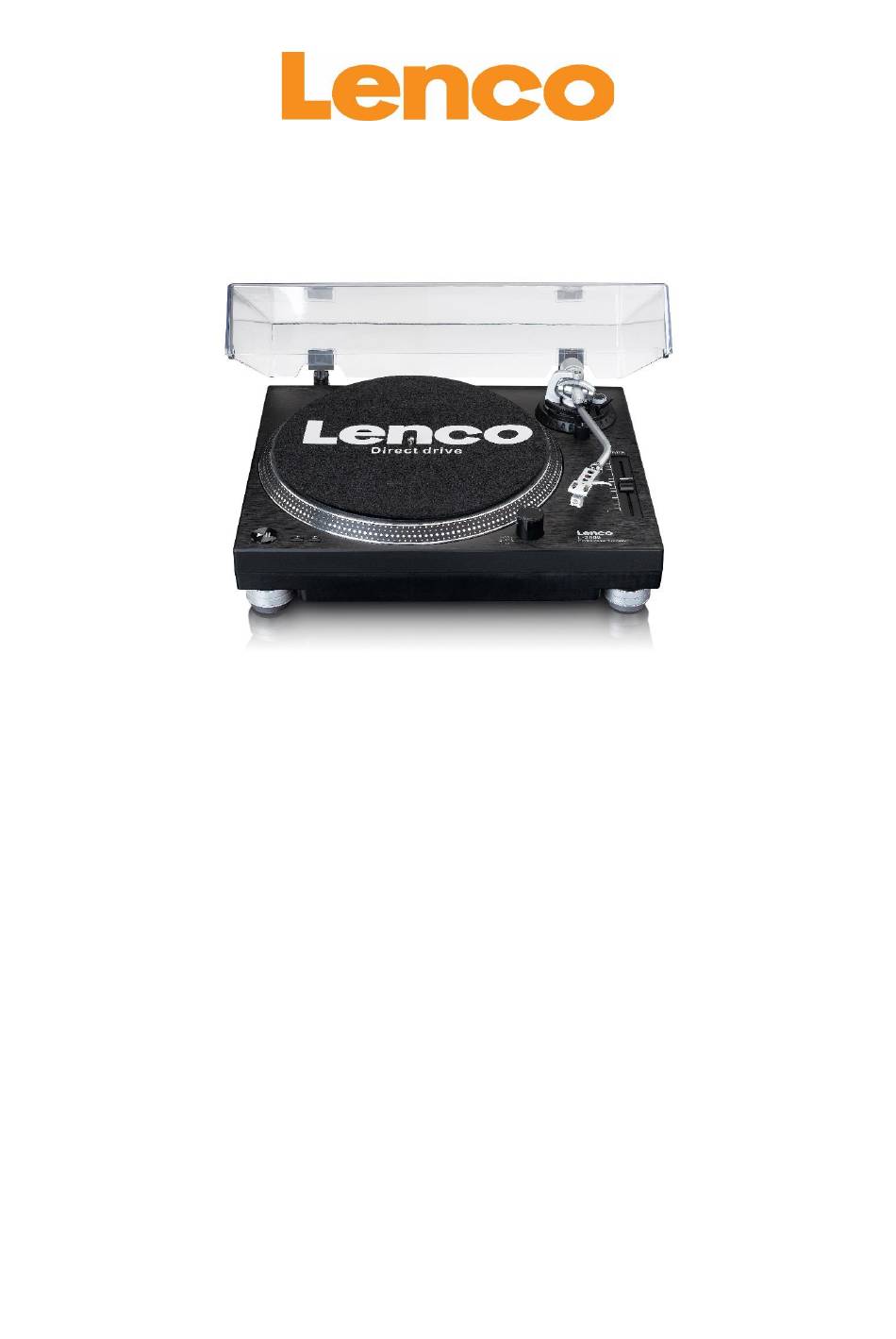

Model: L-3809 / L-3818
User manual - Direct drive turntable with USB recording
Gebruikshandleiding - Direct aangedreven platenspeler met USB-opnamefunctie
Bedienungsanleitung - Direktangetriebener Plattenspieler mit USB-Aufzeichnung
Guide d'utilisation - Platine tourne-disque à entraînement direct avec
enregistrement USB
Manual de usuario - Unidad de tocadiscos directa con grabación USB
Manuale dell'utente - Giradischi a trazione diretta con registrazione USB
Руководство пользователя - Виниловый проигрыватель с прямым приводом и
функцией записи через USB
1
Inhaltsverzeichnis
Verwandte Anleitungen für LENCO L-3809
Inhaltszusammenfassung für LENCO L-3809
- Seite 1 Model: L-3809 / L-3818 User manual - Direct drive turntable with USB recording Gebruikshandleiding - Direct aangedreven platenspeler met USB-opnamefunctie Bedienungsanleitung - Direktangetriebener Plattenspieler mit USB-Aufzeichnung Guide d’utilisation - Platine tourne-disque à entraînement direct avec enregistrement USB Manual de usuario - Unidad de tocadiscos directa con grabación USB Manuale dell'utente - Giradischi a trazione diretta con registrazione USB Руководство...
- Seite 34 Deutsch ACHTUNG: Eine andere als die hier beschriebene Bedienung, Einstellung oder Verwendung der Funktionen kann zu gefährlicher Strahlenbelastung führen. VORSICHTSMASSNAHMEN VOR DER BENUTZUNG BEFOLGEN SIE IMMER FOLGENDE ANWEISUNGEN: Blockieren oder bedecken Sie keine Lüftungsöffnungen. Wenn Sie das Gerät auf ein Regal stellen, lassen Sie um das gesamte Gerät 5 cm (2”) freien Platz.
- Seite 35 18. Dieses Gerät ist nicht zur Benutzung durch Personen (einschließlich Kinder) mit physischen, sensorischen oder mentalen Beeinträchtigungen oder ohne ausreichender Erfahrung vorgesehen, es sei denn, sie werden durch eine verantwortliche Person beaufsichtigt oder wurden in die ordnungsgemäße Bedienung des Gerätes durch eine für ihre Sicherheit verantwortlichen Person eingewiesen.
- Seite 36 29. Warnhinweise bzgl. der Verwendung von Batterien: ⚫ Es besteht Explosionsgefahr, wenn die Batterien nicht ordnungsgemäß ersetzt wird. Tauschen Sie die Batterie nur gegen eine Batterie des gleichen Typs aus. ⚫ Die Batterie darf während der Benutzung, Aufbewahrung oder des Transports weder sehr hohen oder sehr niedrigen Temperaturen noch niedrigem Luftdruck in großen Höhenlagen ausgesetzt werden.
-
Seite 37: Mitgeliefertes Zubehör
Mitgeliefertes Zubehör 1 x Bedienungsanleitung 1 x Cinch-Audiokabel 1 x Netzkabel... - Seite 38 1 x USB-Verbindungskabel 1 x Plattenteller 1 x Filzmatte...
-
Seite 39: Beschreibung
Beschreibung PLATTENTELLER Der Plattenteller ist mit einer Filzmatte ausgestattet. Dadurch wird das Scratchen der Schallplatte erleichtert. Legen Sie Vinylschallplatten mittig auf den Plattenteller. 2. GEGENGEWICHT Durch Einstellen des Gegengewichts erhält die Tonnadel den geeigneten Auflagedruck auf die Schallplatte. Sie können das Gegengewicht durch Aufschrauben auf das Tonarmende anbringen. -
Seite 40: Cinch-Ausgang
Verbinden Sie die Kabel wie folgt: Weiß (L+) Linker Kanal + Blau (L-) Linker Kanal – Rot (R+) Rechter Kanal + Grün (R-) Rechter Kanal – 7. WIEDERGABE/PAUSE-TASTE Drücken Sie diese Taste, um die Wiedergabe zu starten, zu pausieren oder die pausierte Wiedergabe fortzusetzen. - Seite 41 2. LINE/PHONO-UMSCHALTER Der Plattenspieler besitzt einen integrierten PHONO-Vorverstärker, den Sie jedoch umgehen können, wenn Sie einen externen Vorverstärker benutzen. Wenn Sie ein durch den integrierten Vorverstärker verstärktes Signal benutzen möchten, dann schieben Sie den Schalter auf die Stellung LINE. Wenn Sie jedoch einen externen PHONO-Vorverstärker benutzen möchten, dann schieben Sie den Schalter auf die Stellung PHONO.
-
Seite 42: Zusammenbauen Und Einstellen Des Plattenspielers
Zusammenbauen und Einstellen des Plattenspielers: 1. Herausnehmen aus der Verpackung: Nehmen Sie den Plattenspieler zusammen mit dem unbeschädigten Verpackungsmaterial vorsichtig aus der Versandverpackung. Entfernen Sie das Verpackungsmaterial, nachdem Sie ihn aus der Versandverpackung herausgenommen haben. Überprüfen Sie, ob sich im Verpackungsmaterial alle Zubehörteile befinden. - Seite 43 TONEARM ASSEMBLY TONARMEINHEIT COUNTERWEIGHT GEGENGEWICHT Plattenspieler-Schnellstartanleitung: 1. Ändern der Plattentellergeschwindigkeit Drücken Sie die 33/45-U/min-EINSTELLTASTEN, um die gewünschte Geschwindigkeit des Plattentellers auszuwählen. 2. Starten und Stoppen des Plattentellers Benutzen Sie die WIEDERGABE/PAUSE-TASTE BUTTON, um zwischen dem Modus für das Drehen und dem pausierten Drehen des Plattentellers zu wechseln. 3.
-
Seite 44: Auf- Und Einstellen
AUF- UND EINSTELLEN Aufstellen des Plattenspielers: 1. Stellen Sie das Gerät an keinem Ort auf, wo es direkter Sonneneinstrahlung ausgesetzt ist. Stellen Sie es weiterhin nicht neben Heizgeräten jeglicher Art auf. 2. Stellen Sie das Gerät nicht an Orten mit hoher Luftfeuchtigkeit oder Staubbelastung auf. 3. -
Seite 45: Produktwartung
Produktwartung: Reinigen Sie die Tonnadel regelmäßig mit einem weichen Pinsel, um einer Ansammlung von Staub vorzubeugen. Wenn die Klangwiedergabe verzerrt oder verrauscht ist, dann überprüfen Sie die Tonnadel. Wenn die Tonnadel abgenutzt ist, dann ersetzen Sie sie mit einer neuen Tonnadel. Wischen Sie von Zeit zu Zeit die Staubschutzabdeckung und das Plattenspielergehäuse mit einem weichen, trockenen Tuch ab. - Seite 46 (USB-Audio-CODEC) aus. Wählen Sie unter Recording (Aufnahme) bei Channels (Kanäle) 2 (Stereo) aus. Setzen Sie einen Haken bei Play other tracks while recording new one (Andere Spuren während Aufnahme abspielen (Overdub)). Setzen Sie einen Haken bei Software Playthrough (Eingang per Software durchschleifen). Aufzeichnen von Alben mit Audacity 1.
- Seite 47 2. Aufzeichnen Bereiten Sie Ihren über USB verbundenen Plattenspieler für die Wiedergabe des Titels oder Albums vor, den/das Sie aufzeichnen möchten. Klicken Sie zum Starten der Aufzeichnung die rote Aufzeichnungstaste Senken Sie den Tonarm des über USB verbundenen Plattenspielers bei dem Titel/Album ab, den/das Sie aufzeichnen möchten.
-
Seite 48: Technische Daten
Technische Daten Allgemein Modell: L-3809 / L-3818 Abmessung: 430 (B) x 350 (T) x 155 (H) mm Gewicht: 6,18 kg Stromversorgung: 230 V~/50 Hz (die Niederlande); 240 V~/50 Hz (GB) Leistungsaufnahme: Standardtestbedingung: Umgebungstemperatur: 20 °C ± 2 °C Relative Luftfeuchtigkeit: 65 % ±... - Seite 49 Falle von Reparaturen (sowohl während als auch nach Ablauf der Garantiezeit) mit Ihrem Fachhändler in Verbindung. Wichtiger Hinweis: Es ist nicht möglich, Produkte für Reparaturen direkt an Lenco zu schicken. Wichtiger Hinweis: Wenn dieses Gerät für welchen Grund auch immer durch ein nicht offizielles Servicezentrum geöffnet wurde oder durch dieses Servicezentrum darauf zugegriffen wurde,...
- Seite 50 Produkte mit der CE-Kennzeichnung entsprechen der von der EU-Kommission herausgegebenen EMV-Richtlinie (2014/30/EU) und Niederspannungsrichtlinie (2014/35/EU). Hiermit erklärt Lenco Benelux BV, Thermiekstraat 1a, 6361 HB Nuth, The Netherlands, dass dieses Produkt den grundsätzlichen Anforderungen entspricht. Die Konformitätserklärung kann unter folgendem Link abgerufen werden: techdoc@lenco.com...
