Corte de placas base
PRECAUCIÓN:
Asegúrese de utilizar la mor-
daza horizontal (accesorio opcional) cuando corte
la placa base.
PRECAUCIÓN:
Cuando corte una pieza de trabajo
de 20 mm de grosor o más fina, asegúrese de utilizar un
bloque espaciador para sujetar la pieza de trabajo.
Cuando corte la placa base en ángulo de inglete de 45°,
accione la palanca del retenedor para evitar que la caja del
disco haga contacto con la placa base. Esto mantendrá la
distancia entre la placa base y la caja del disco cuando el
carro sea empujado completamente hacia adelante.
Consulte las ESPECIFICACIONES para ver la capaci-
dad de corte de placa base.
► Fig.57: 1. Palanca del retenedor 2. Bloque espacia-
dor 3. Mordaza horizontal
Corte de molduras corona y cóncavas
Las molduras corona y cóncavas pueden cortarse en
una sierra de inglete mixta con las molduras apoyadas
horizontalmente en la base giratoria.
Existen dos tipos comunes de molduras corona y un
tipo de moldura cóncava; moldura corona de ángulo
mural de 52/38°, moldura corona de ángulo mural de
45° y moldura cóncava de ángulo mural de 45°.
► Fig.58: 1. Moldura corona tipo 52/38° 2. Moldura
corona tipo 45° 3. Moldura cóncava tipo 45°

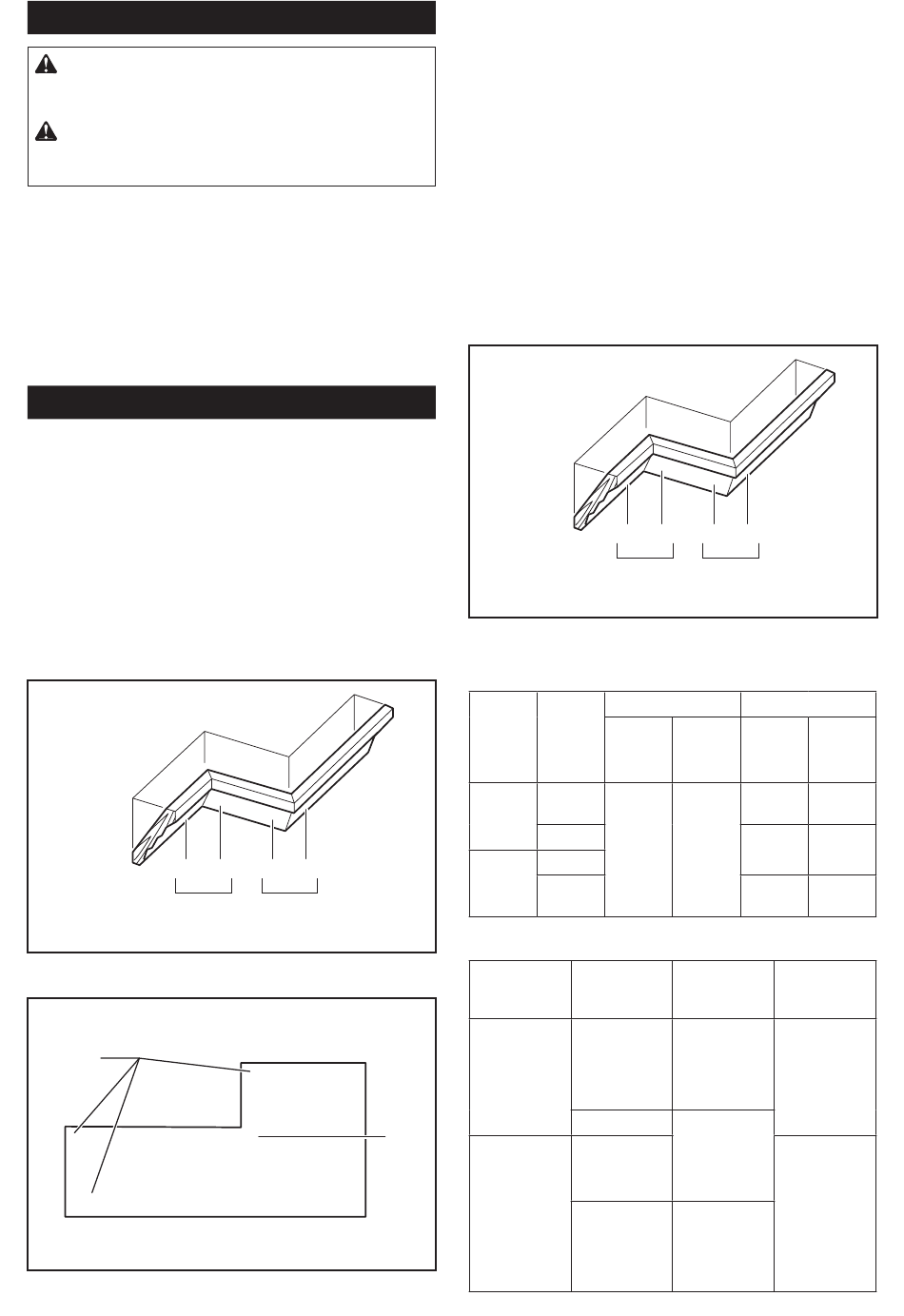

Existen juntas de moldura corona y cóncava que han sido
hechas para encajar en esquinas "interiores" de 90° ((a) y (b) en
la figura) y esquinas "exteriores" de 90° ((c) y (d) en la figura).
(a) (b)
1. Esquina interior 2. Esquina exterior
1
(b)
(a)
(b)
(a)
1. Esquina interior 2. Esquina exterior
(c) (d)
1 2
(b) (a)
(a)
(b)
(d)
(c)
(a)
(b)
Medición
Mida la anchura de la pared, y ajuste la anchura de la pieza
de trabajo de acuerdo con esto. Asegúrese siempre de que
la anchura del borde de contacto con la pared de la pieza
de trabajo es la misma que la longitud de la pared.
► Fig.59: 1. Pieza de trabajo 2. Anchura de la pared
3. Anchura de la pieza de trabajo 4. Borde
de contacto con la pared
Utilice siempre varias piezas para realizar cortes de
prueba a fin de comprobar los ángulos de la sierra.
Cuando vaya a cortar molduras corona y cóncavas, ajuste
el ángulo de bisel y el ángulo de inglete como se indica en la
tabla (A) y posicione las molduras sobre la superficie superior
de la base de la sierra como se indica en la tabla (B).
En el caso de corte en bisel izquierdo
1. Esquina interior 2. Esquina exterior
Tabla (A)
– Posición
de la
moldura
en la
figura
Para
esquina
interior
Para
esquina
exterior
Tabla (B)
–
Para esquina
interior
2
Para esquina
exterior
161 ESPAÑOL
(a) (b) (c) (d)
1 2
Ángulo de bisel
Tipo Tipo 45°
52/38°
(a) Izquierdo Izquierdo
33,9° 30°
(b)
(c)
(d)
Posición de Borde de mol-
la moldura dura contra la
en la figura guía lateral
(a) El borde de
contacto con
el techo debe
estar contra
la guía lateral.
(b) El borde de
contacto con
(c)
la pared debe
estar contra
la guía lateral.
(d) El borde de
contacto con
el techo debe
estar contra la
guía lateral.
Ángulo de inglete
Tipo Tipo 45°
52/38°
Derecho Derecho
31,6° 35,3°
Izquierdo Izquierdo
31,6° 35,3°
Derecho Derecho
31,6° 35,3°
Pieza
acabada
La pieza
acabada
estará en el
lado izquierdo
del disco.
La pieza
acabada
estará en el
lado derecho
del disco.
