Installation

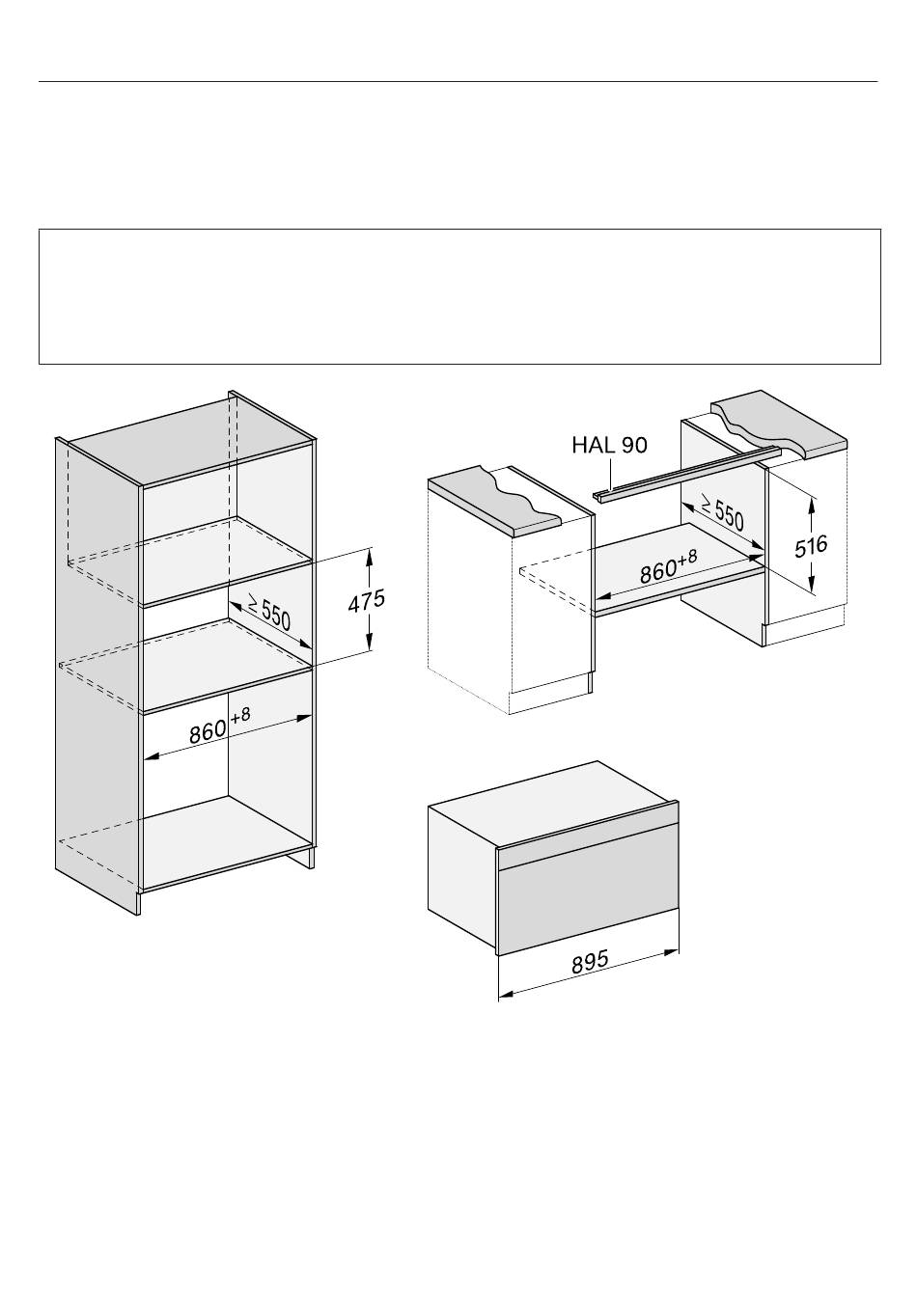

Einbaumaße
Die Maßangaben erfolgen in mm.
Einbau in einen Hoch- oder Unterschrank
Wenn der Backofen unter einem Kochfeld eingebaut werden soll, beachten Sie
die Hinweise zum Einbau des Kochfeldes sowie die Einbauhöhe des Kochfeldes.
Die Ausgleichsleiste HAL 90 ist nur für den Einbau in einem Unterschrank erfor-
derlich und als nachkaufbares Zubehör erhältlich.
11194530-15

Werbung

loading

Inhaltszusammenfassung für Miele H 7890 BP

  • Seite 1 *INSTALLATION* 11194530-15 Installation Einbaumaße Die Maßangaben erfolgen in mm. Einbau in einen Hoch- oder Unterschrank Wenn der Backofen unter einem Kochfeld eingebaut werden soll, beachten Sie die Hinweise zum Einbau des Kochfeldes sowie die Einbauhöhe des Kochfeldes. Die Ausgleichsleiste HAL 90 ist nur für den Einbau in einem Unterschrank erfor- derlich und als nachkaufbares Zubehör erhältlich.
  • Seite 2: Installation

    *INSTALLATION* 11194530-15 Installation Seitenansicht im Hochschrank...
  • Seite 3 *INSTALLATION* 11194530-15 Installation Seitenansicht im Unterschrank Die Ausgleichsleiste HAL 90 ist als nachkaufbares Zubehör erhältlich.  Befestigen Sie die Ausgleichsleiste HAL im Schrankausschnitt unterhalb der Ar- beitsplatte.
  • Seite 4 *INSTALLATION* 11194530-15 Installation Anschlüsse und Belüftung a Ansicht von vorn b Netzanschlussleitung, Länge = 2.000 mm c Kein Anschluss in diesem Bereich d Lüftungsausschnitt min. 150 cm²...
  • Seite 5: Backofen Einbauen

    *INSTALLATION* 11194530-15 Installation Backofen einbauen Es ist sinnvoll, vor dem Einbau die Tür auszubauen (siehe Kapitel „Reinigung Verwenden Sie den Backofen nur im und Pflege“, Abschnitt „Tür ausbauen“) eingebauten Zustand, damit der si- und das Zubehör herauszunehmen. chere Betrieb gewährleistet ist. Der Backofen ist dann leichter, wenn Sie ihn in den Umbauschrank schie- Der Backofen benötigt für den ein-...
  • Seite 6 *INSTALLATION* 11194530-15 Installation Geben Sie bei Rückfragen an Miele im- Elektroanschluss mer Folgendes an:  Verletzungsgefahr! - Modellbezeichnung Durch unsachgemäße Installations- und Wartungsarbeiten oder Repara- - Fabrikationsnummer turen können erhebliche Gefahren für - Anschlussdaten (Netzspannung/Fre- den Benutzer entstehen, für die Miele quenz/maximaler Anschlusswert) nicht haftet.
  • Seite 7 *INSTALLATION* 11194530-15 Installation Backofen Anschlussschema AC 230 V Der Backofen ist mit einer ca. 2,0 m Dieser Backofen ist für den Betrieb an langen Netzanschlussleitung ausgerüs- einem Stromversorgungsnetz mit einer tet und muss entsprechend dem An- Systemimpedanz Z am Übergangs- schlussschema angeschlossen werden. punkt (Hausanschluss) von maximal 0,42 Ohm vorgesehen.
