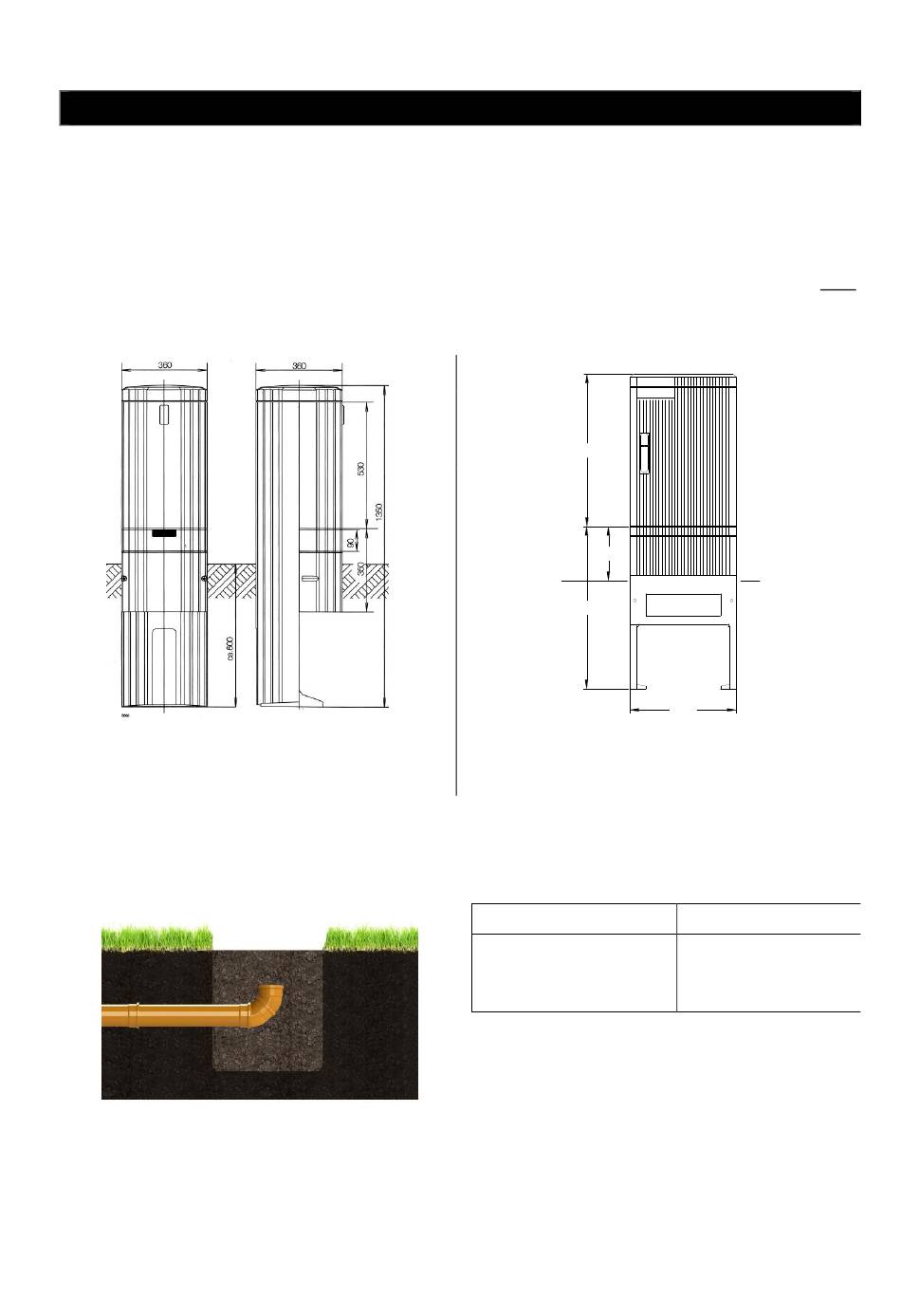

6.4 Montage des Außenschrankes
Die für die Aufstellung im Freien vorgesehene Kunststoffsäule ist bis zur Markierung, welche auf der
Vorderseite des Schrankes angebracht ist, in den Erdboden zu setzen. Hierfür ist eine ausreichend tiefe
Ausschachtung vorzusehen (siehe Abbildung, Seite Fehler! Textmarke nicht definiert.). Um eine
Überhitzung im Sommer zu vermeiden ist der Standort so zu wählen, dass die Säule möglichst nicht
dauerhaft der direkten Sonneneinstrahlung ausgesetzt ist.
A-Säule zur Außenaufstellung
2-10 EW
info@graf.info
www.graf.info
6. Montage Schaltschrank
Am geplanten Standort ist eine Ausschachtung mit
folgenden Maßen zu schaffen:
A-Säule
Länge ca. 360 mm
Breite ca. 360 mm
Tiefe ca. 600 - 640 mm
In die vorbereitete Grube ist das Leerrohr mit den
Luftschläuchen zu führen.
7 / 11
845
300
900
585
A-Schrank zur Außenaufstellung
12-18 EW
A-Schrank
Länge ca. 585 mm
Breite ca. 315 mm
Tiefe ca. 600 - 640 mm
