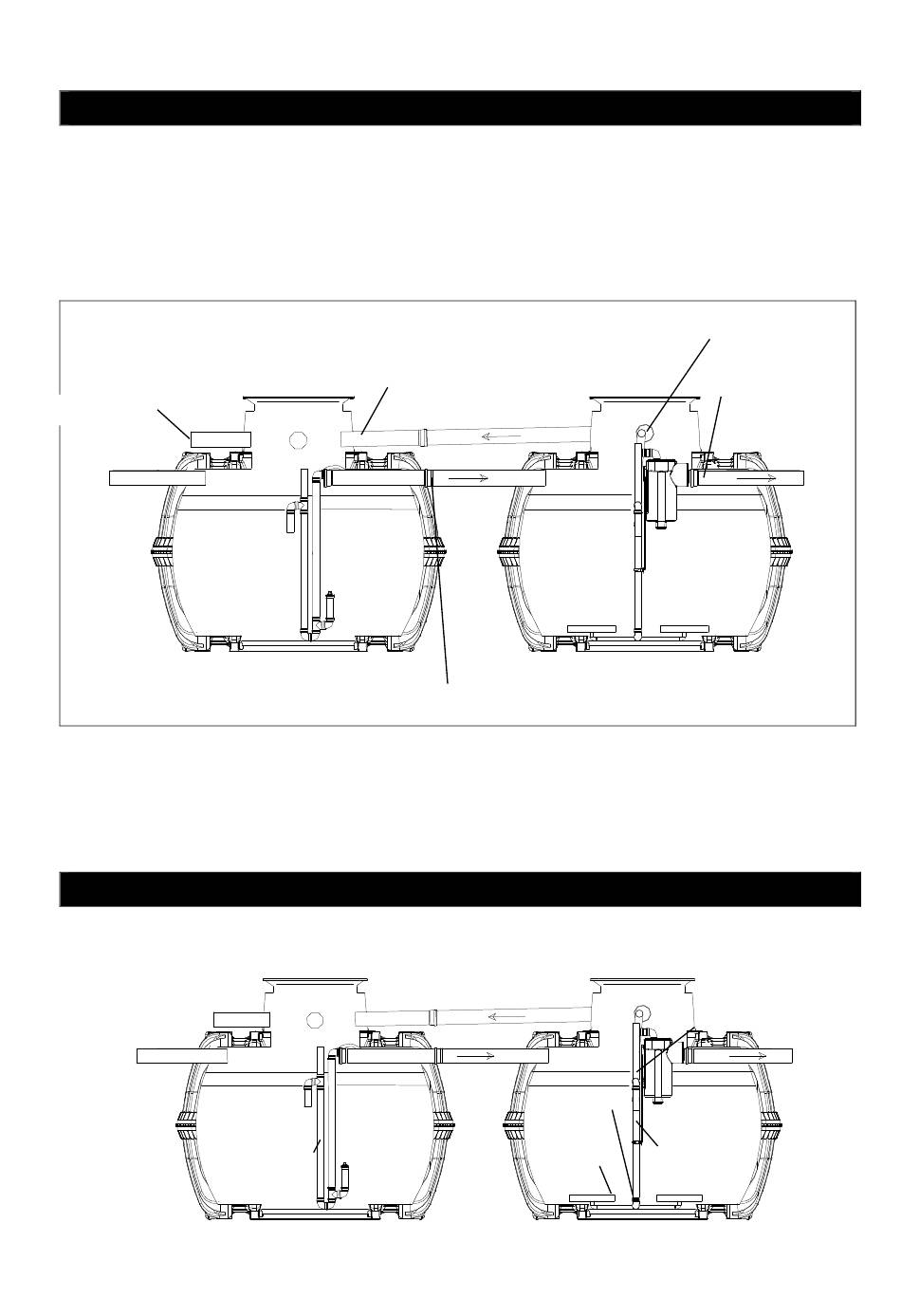

Der Zulauf und die Ablaufleitung (PVC-KG DN 100) sind nach Zeichnung anzuschließen. Grundsätzlich
sind sämtliche Zu- bzw. Ablaufleitungen mit einem Gefälle von mindestens 1 % zu verlegen
(nachträgliche Setzungen sind dabei zu berücksichtigen). Der Anschluss erfolgt an den vorgebohrten
Öffnungen am Domschacht bzw. an den Behältern.
Die beiden Carat Klärbehälter werden mit KG-Rohren DN 100 miteinander Verbunden (KG-Rohre nicht
im Lieferumfang enthalten!). Die Anschlüsse für die Behälterverbindungen sind werksseitig gebohrt und
mit Lippendichtungen versehen.
Zulaufrohr
Vorklärung/ Schlammspeicher
Vom Installationsort des Technikschrankes bis zum Domschacht des SBR-Behälter ist ein Leerrohr
DN 100 mit innenliegendem Ziehdraht mit Gefälle zum Behälter zu verlegen. Das Leerohr ist
weitestgehend geradlinig zu verlegen. Erforderliche Bögen sind mit maximal 30°-Formstücken
auszubilden. Die Länge des Leerrohres darf nicht mehr als 20 m betragen. Bei größeren Entfernungen
fragen Sie bitte bei uns nach.
Der Klaro Easy Rüstsatz ist werksseitig vormontiert. Der Rüstsatz besteht aus den Hebern und der
Belüftungseinrichtung.
Beschickungs-
Zusätzliche Montagearbeiten an dem Rüstsatz sind nicht erforderlich.
4. Behälterverbindungen
Behälterverbindung
zur Schlamm-
rückführung
1. Behälter
5. Anschluss Maschinentechnik
heber
Vorklärung /
Schlammspeicher
info@graf.info
www.graf.info
Behälterverbindung zur
Beschickung
des SBR-Reaktors
ÜS-
Schlamm-
heber
Teller-
belüfter
4 / 11
Technikleerrohr zum
Schaltschrank
Ablaufrohr
2. Behälter
SBR-Reaktor
Probeentnahme
Klar-
wasser
-
heber
des
SBR-
Reaktors
SBR- Reaktor
