Montage

Vorbereitung

Gefahr Verletzungsgefahr!
Die Nichtbeachtung der Anweisungen kann zu
Problemen und Gefahren bei der Verwendung des
Grills führen.
– Befolgen Sie alle hier aufgeführten Montageanweisungen.
Benötigtes Werkzeug
1 x Schraubendreher (I)
1 x verstellbarer Maulschlüssel

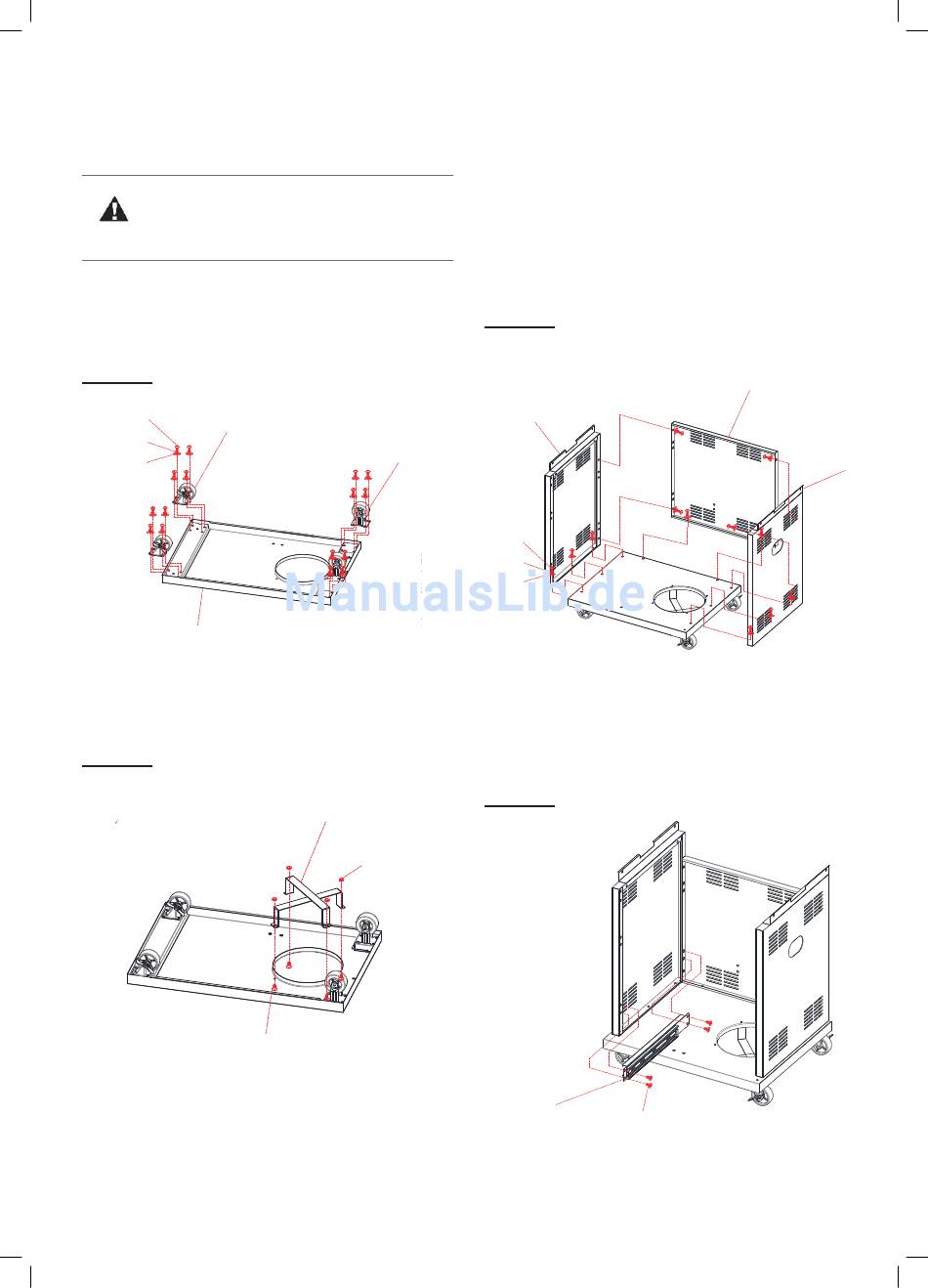

Schritt 1
26
AX16
CX16
BX16
24
Befestigen Sie die Bremsrollen (28) und die Rollen (26) mit
Schrauben (A), Sprengringen (C) und Unterlegscheiben (B) unter
der Bodenablage (24).
28
Schritt 2
Befestigen Sie die Gaslaschenträger (27) mit Schrauben (A),
und Muttern (E) unter der Bodenablage (24).
6
P160170-TEPRO-3170_Brookfield_G_20161020.indd 6
28
27
EX4
AX4

Grill zusammenbauen

1. Lesen Sie sich die Montageanweisungen zunächst vollstän-
dig durch.
2. Für den Zusammenbau werden zwei Personen benötigt.
3. Nehmen Sie sich ausreichend Zeit für die Montage und
schaffen Sie eine ebene Arbeitsfläche von zwei bis drei
Quadratmetern.
4. Legen Sie sich das benötigte Werkzeug in Reichweite.
Eventuell sind Kleinteile wie etwa Griffe bereits vormontiert.
Schritt 3
19
AX12
CX12
BX12
Befestigen Sie die Seitenwände links und rechts (19, 18) und die
Rückwand (17) mit Schrauben (A), Sprengringen (C) und Unterleg-
scheiben (B) an der Bodenablage (24).
Verbinden Sie die Seitenwände links und rechts (19, 18) und die
Rückwand (17) mit Schrauben (A), Sprengringen (C) und Unterleg-
scheiben (B) .
Schritt 4
23
FX4
Befestigen Sie die linke Gleitschiene (23) mit Schrauben (F) unten
an der Seitenwand links (19).
17
18
