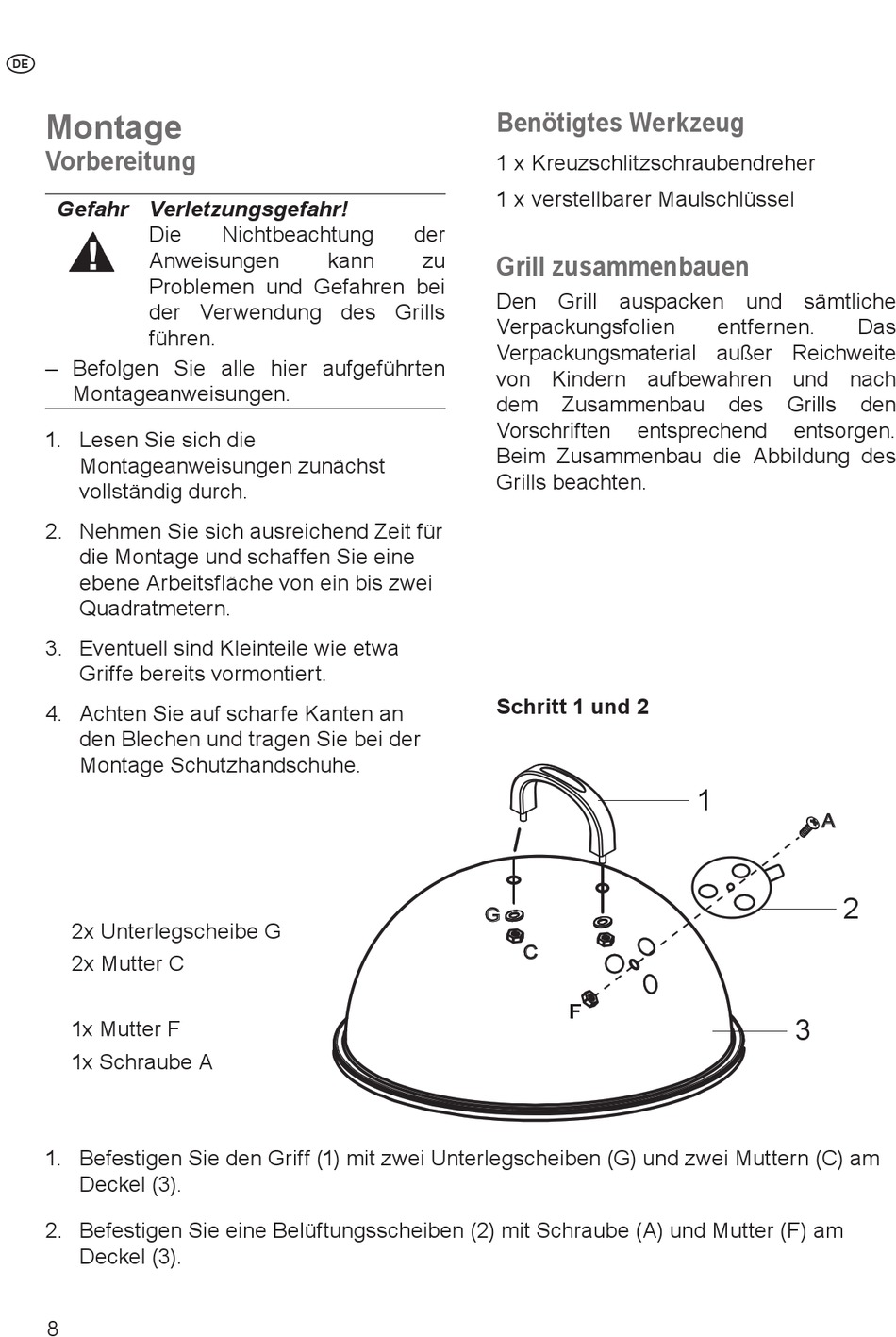

Montage

Vorbereitung

Gefahr Verletzungsgefahr!
Die
Anweisungen
Problemen und Gefahren bei
der Verwendung des Grills
führen.
– Befolgen Sie alle hier aufgeführten
Montageanweisungen.
1. Lesen Sie sich die
Montageanweisungen zunächst
vollständig durch.
2. Nehmen Sie sich ausreichend Zeit für
die Montage und schaffen Sie eine
ebene Arbeitsfläche von ein bis zwei
Quadratmetern.
3. Eventuell sind Kleinteile wie etwa
Griffe bereits vormontiert.
4. Achten Sie auf scharfe Kanten an
den Blechen und tragen Sie bei der
Montage Schutzhandschuhe.
2x Unterlegscheibe G
2x Mutter C
1x Mutter F
1x Schraube A
1. Befestigen Sie den Griff (1) mit zwei Unterlegscheiben (G) und zwei Muttern (C) am
Deckel (3).
2. Befestigen Sie eine Belüftungsscheiben (2) mit Schraube (A) und Mutter (F) am
Deckel (3).
8
Nichtbeachtung
kann
Benötigtes Werkzeug
1 x Kreuzschlitzschraubendreher
1 x verstellbarer Maulschlüssel
der
zu

Grill zusammenbauen

Den Grill auspacken und sämtliche
Verpackungsfolien
Verpackungsmaterial außer Reichweite
von Kindern aufbewahren und nach
dem Zusammenbau
Vorschriften
Beim Zusammenbau die Abbildung des
Grills beachten.
Schritt 1 und 2
G
C
F
F
entfernen.
des Grills
entsprechend entsorgen.
1
3
Parts:
A - 3pcs M5 x 10 Sc
B - 3pcs M6 x 15 Sc
C - 2pcs M6 Nut
D - 6pcs M3 x 10 Sc
E - 6pcs M3 Nut
F - 4pcs M5 Nut
G - 5pcs Washer
H - 1pc M5 x 60 Scr
Das
den
A
2
