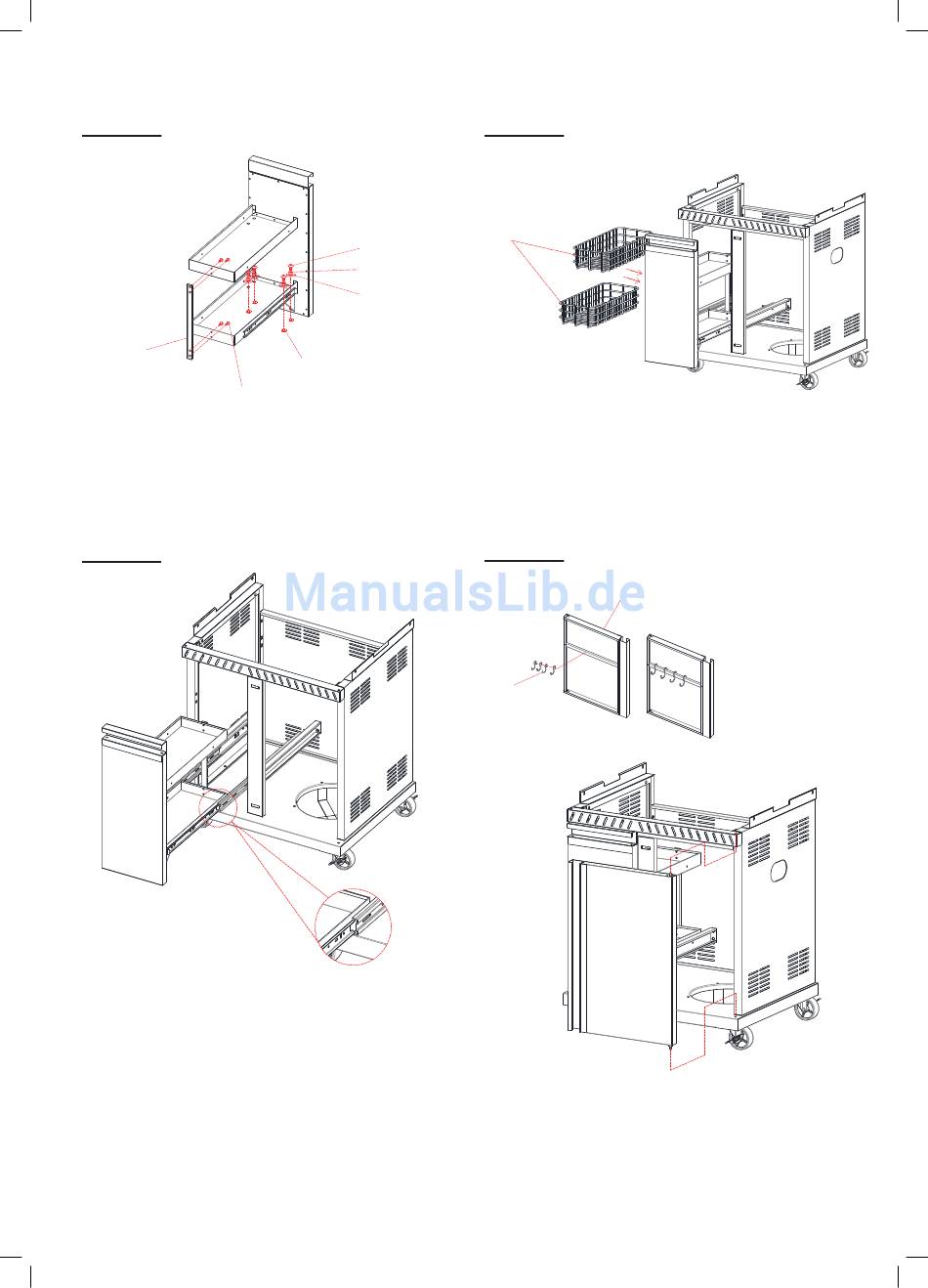

Schritt 10
35
Befestigen Sie die Ablage Schublade unten (30) mit Schrauben
(A), Sprengringen (C) und Unterlegscheiben (B) an den Monta-
gewinkeln (31).
Befestigen Sie den Verbinder Schubladen (35) vorne an den Ab-
lagen Schublade oben und unten (34, 30) mit Schrauben (D).
Schritt 11
Hinweis: Für diesen Schritt werden zwei Personen gebraucht.
Ziehen Sie die beiden Gleitschienen (22, 23) heraus.
Während eine Person die Gleitschienen in Position hält, heben
Sie die Tür an und schieben die Ablage Schublade unten (30) in
die Gleitschienen. Siehe Detailzeichnung.
Lösen Sie die Kugelsperre, indem Sie auf die Kugel drücken.
Schieben Sie die Teile zusammen, bis sie hörbar einrasten.
8
P160170-TEPRO-3170_Brookfield_G_20161020.indd 8
AX4
CX4
BX4
EX4
DX4
Schritt 12
33
Platzieren Sie die Einleger für Schublade (33) in der Ablage
Schublade unten (30) und der Ablage Schublade oben (34).
Schließen Sie die Schubladen und vergewissern Sie sich, dass
sie korrekt eingesetzt sind.
Schritt 13
25
29
Hängen Sie die Besteckhaken (29) in der Türe rechts (25) ein.
Hängen Sie die Tür rechts (25) in den Trolley ein.
Dazu die Tür zunächst mit dem Bolzen unten in die Bodenplatte
einsetzen.
Den Bolzen oben eindrücken und die Tür unter den Querträger
schieben, bis sie einrastet.
13
