Funk-Bussystem
Funk-Wächter 180/16
Funk-Wächter 180/16
Best.-Nr. : 0826 02
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Notruf.
Explosionsgefahr! Batterien nicht ins Feuer werfen.
Explosionsgefahr! Batterien nicht wieder aufladen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

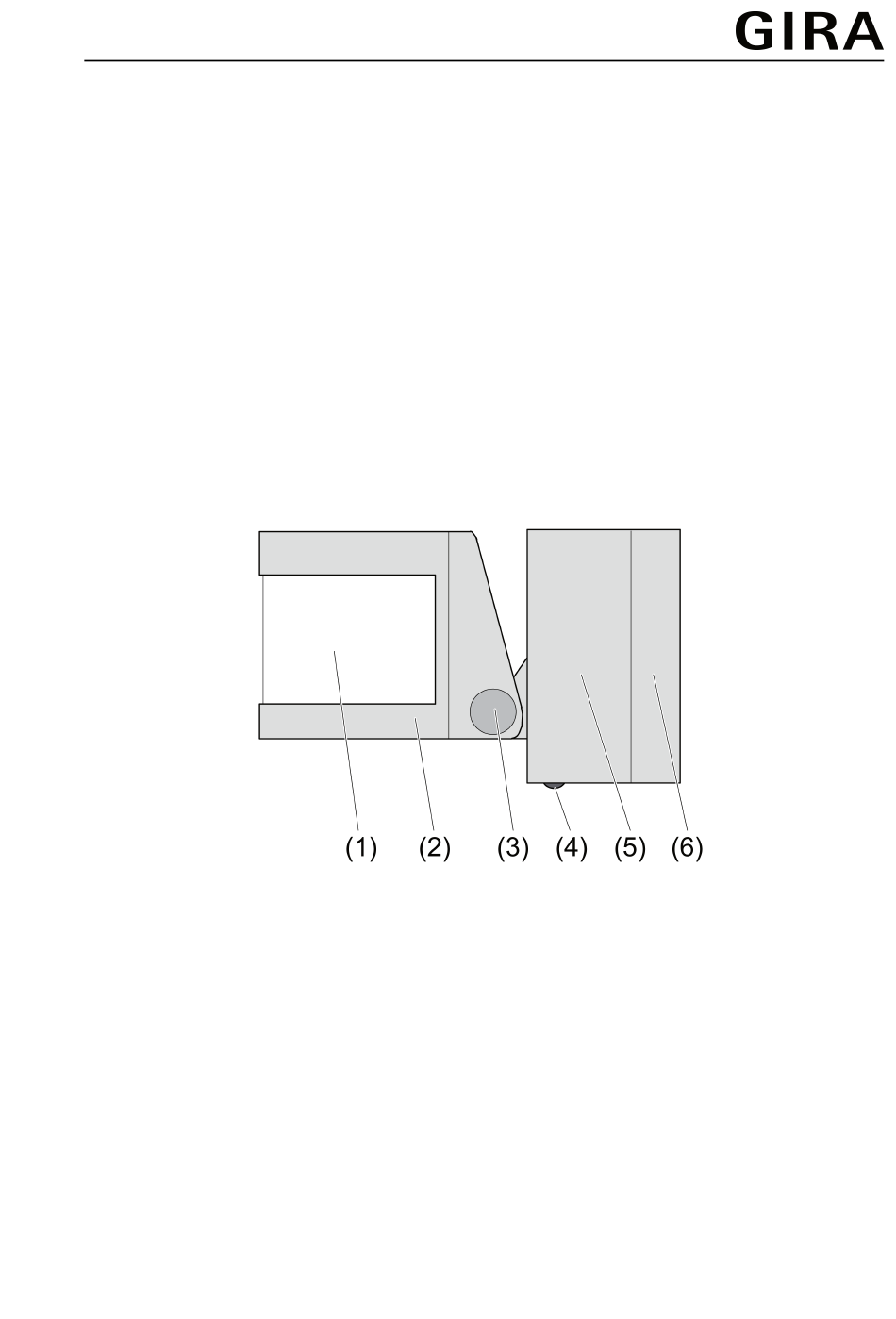

2 Geräteaufbau
(1) Sensorfenster
(2) Sensorkopf
(3) Drehgelenk
(4) rote LED
(5) Anschlussdose
(6) Bodenplatte
3 Funktion
Systeminformation
Die Sendeleistung, die Empfangscharakteristik und die Antenne dürfen aus gesetzlichen
Gründen nicht verändert werden.
Die Reichweite eines Funksystems aus Sender und Empfänger hängt von verschiedenen
Gegebenheiten ab.
Durch die Wahl des bestmöglichen Montageortes unter Berücksichtigung der baulichen
Gegebenheiten kann die Reichweite des Systems optimiert werden.
82519742
Bild 1
10.08.2016
1/13
Werbung
Verwandte Anleitungen für Gira 180/16
Inhaltszusammenfassung für Gira 180/16
- Seite 1 Funk-Bussystem Funk-Wächter 180/16 Funk-Wächter 180/16 Best.-Nr. : 0826 02 Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,...
- Seite 2 Funk-Bussystem Funk-Wächter 180/16 Bild 2: Reduzierte Reichweite durch bauliche Hindernisse Beispiele für die Durchdringung von verschiedenen Materialien: Material Durchdringung Holz, Gips, Gipskartonplatte ca. 90 % Ziegelstein, Pressspanplatte ca. 70 % armierter Beton ca. 30 % Metall, Metallgitter ca. 10 % Regen, Schnee ca.
- Seite 3 Funk-Bussystem Funk-Wächter 180/16 4 Informationen für Elektrofachkräfte 4.1 Montage und elektrischer Anschluss VORSICHT! Zu hohe Wärmeeinstrahlung. Zerstörung der Sensoren. Gerät so ausrichten, dass keine direkte Sonneneinstrahlung in das Sensorfenster fällt. Gerät nicht in die Sonne legen. Montageort auswählen Der Wächter verfügt über einen dichten, halbkreisförmigen Erfassungsbereich mit 3 Ebenen und 144 Schaltsegmenten (Bild 3).
- Seite 4 Funk-Bussystem Funk-Wächter 180/16 Bild 4: Erfassungsbereich Draufsicht Größe des Erfassungsbereiches: ca.16 m x 32 m. Die Grauwerte in der Abbildung (Bild 4) kennzeichnen die 3 Überwachungsebenen. Bild 5: Erfassungsbereich Seitenansicht Die 3 Überwachungsebenen sind wie folgt definiert (Bild 5): Nahbereich ca.
- Seite 5 Funk-Bussystem Funk-Wächter 180/16 Bild 6: Wächter seitlich zur Gehrichtung montieren Für optimale Reichweite Wächter in 2,40 m Höhe und seitlich zur Gehrichtung montieren, andernfalls ist mit Reichweiteneinbußen zu rechnen (Bild 6). Störquellen im Erfassungsbereich vermeiden, z. B. Tiere, vom Wind bewegte Sträucher, Kraftfahrzeuge oder Lampen.
- Seite 6 Funk-Bussystem Funk-Wächter 180/16 Wächter an der Wand montieren Bild 8 Sensorkopf nach unten neigen. Schraube auf der Anschlussdose (5) lösen (Bild 8). Bodenplatte (6) von der Anschlussdose abnehmen. Bild 9 Kondenswasserloch (7) in der Bodenplatte öffnen, außer bei der Montage in staubigen Räumen (Bild 9).
- Seite 7 Funk-Bussystem Funk-Wächter 180/16 Bild 10 Bodenplatte (6) mit 2 Schrauben befestigen (Bild 10). Batterie anschließen. Dabei auf korrekte Polarität achten. Wächter befindet sich im Gehtest/Einlernbetrieb (siehe Kapitel Wächter in Funkempfänger einlernen). Batteriekabel (10) um den Schraubendom (11) verlegen (siehe Kapitel Batterie wechseln).
- Seite 8 Funk-Bussystem Funk-Wächter 180/16 Batterie wechseln WARNUNG! Verätzungsgefahr. Batterien können bersten und auslaufen. Batterien nur durch identischen oder gleichwertigen Typ ersetzen. Schraube auf der Anschlussdose (5) lösen (Bild 8). Bodenplatte (6) von der Anschlussdose abnehmen. Leere Batterie entnehmen. Bild 12 Neue Batterie (9) anschließen. Dabei auf korrekte Polarität achten.
- Seite 9 Funk-Bussystem Funk-Wächter 180/16 Bild 13 Die rote LED (4) leuchtet für ca. 1 Minute(Bild 13). Danach befindet sich der Wächter für ca. 10 Minuten im Gehtest-/Einlernbetrieb. Dieser wird durch kurzes Blinken der roten LED angezeigt. In diesem Betrieb wertet der Wächter Bewegungen helligkeitsunabhängig aus.
- Seite 10 Funk-Bussystem Funk-Wächter 180/16 Bild 14: Drehen und Neigen des Sensorkopfes Erfassungsbereich abschreiten, dabei auf sichere Erfassung und Störquellen achten. Erfassungsbereich durch Drehen (12) und Neigen (13) des Wächters den örtlichen Gegebenheiten anpassen. Durch die Skalen auf dem Wächter-Gehäuse sind Einstellungen jederzeit reproduzierbar (Bild 14).
- Seite 11 Funk-Bussystem Funk-Wächter 180/16 Bild 16: Seitlichen Bereich ausblenden (14) Ausgeblendeter Bereich (15) Überwachter Bereich Bild 17: Fernbereich ausblenden i Um den Fernbereich auszublenden untere Blendenlamellen ausschneiden und obere Blendlamelle belassen. 82519742 10.08.2016 11/13...
- Seite 12 Funk-Bussystem Funk-Wächter 180/16 Bild 18: Aufsteckblende ausschneiden Aufsteckblende (18) ausschneiden (Bild 18). Aufsteckblende auf den Sensorkopf (2) schieben. 5 Anhang Leere Batterien sofort entfernen und umweltgerecht entsorgen. Batterien nicht in den Hausmüll werfen. Auskunft über umweltgerechte Entsorgung gibt die kommunale Behörde.
- Seite 13 Ursache 3: Es erfolgt dauernd eine Bewegung im Erfassungsbereich des Wächters. Ursache der dauernden Bewegung beseitigen. 5.3 Konformität Hiermit erklärt Gira Giersiepen GmbH & Co. KG, dass der Funkanlagentyp Best.-Nr. 0826 02 der Richtlinie 2014/53/EU entspricht. Die vollständige Artikelnummer finden Sie auf dem Gerät.
