Gira System 106 Gebrauchsanweisung

Gebrauchsanleitung
de
System 106
DIN 18040
Anzeigemodul
5567 000
Allgemeine Sicherheitshinweise
Anschluss und Montage elektrischer
Geräte dürfen nur durch
Elektrofachkräfte erfolgen!
Diese Anleitung ist Bestandteil des Pro-
dukts und muss beim Endkunden verblei-
ben.
Funktionsbeschreibung
Das DIN 18040 Anzeigemodul erweitert das
Gira Türkommunikations-System 106 um
die Funktionen der optischen Anzeigen für
„Sprechen" und „Tür öffnen". Das
Anzeigemodul erfüllt die Anforderungen für
„barrierefreies Bauen" nach DIN 18040.
Lieferumfang
1 x System 106 Anzeigemodul
1 x Gebrauchsanleitung
Packungsinhalt auf Vollständigkeit und
Unversehrtheit prüfen. Bei Beanstandung
siehe „Gewährleistung".
Notwendiges Zubehör
• System 106 Sprachmodul (Art.-Nr.
5563 ..) mit Ruftastenmodul
(555. ..) oder
Türstationsmodul (Art.-Nr. 5565 9..).
• Steuergerät Audio (Art.-Nr. 1287 00).
• Gira Wohnungsstation.
• System 106 Aufputz-Gehäuse 1- bis
5fach (Art.-Nr. 5501 ..., 5502 ..., 5503 ...,
5504 ..., 5505 ...).

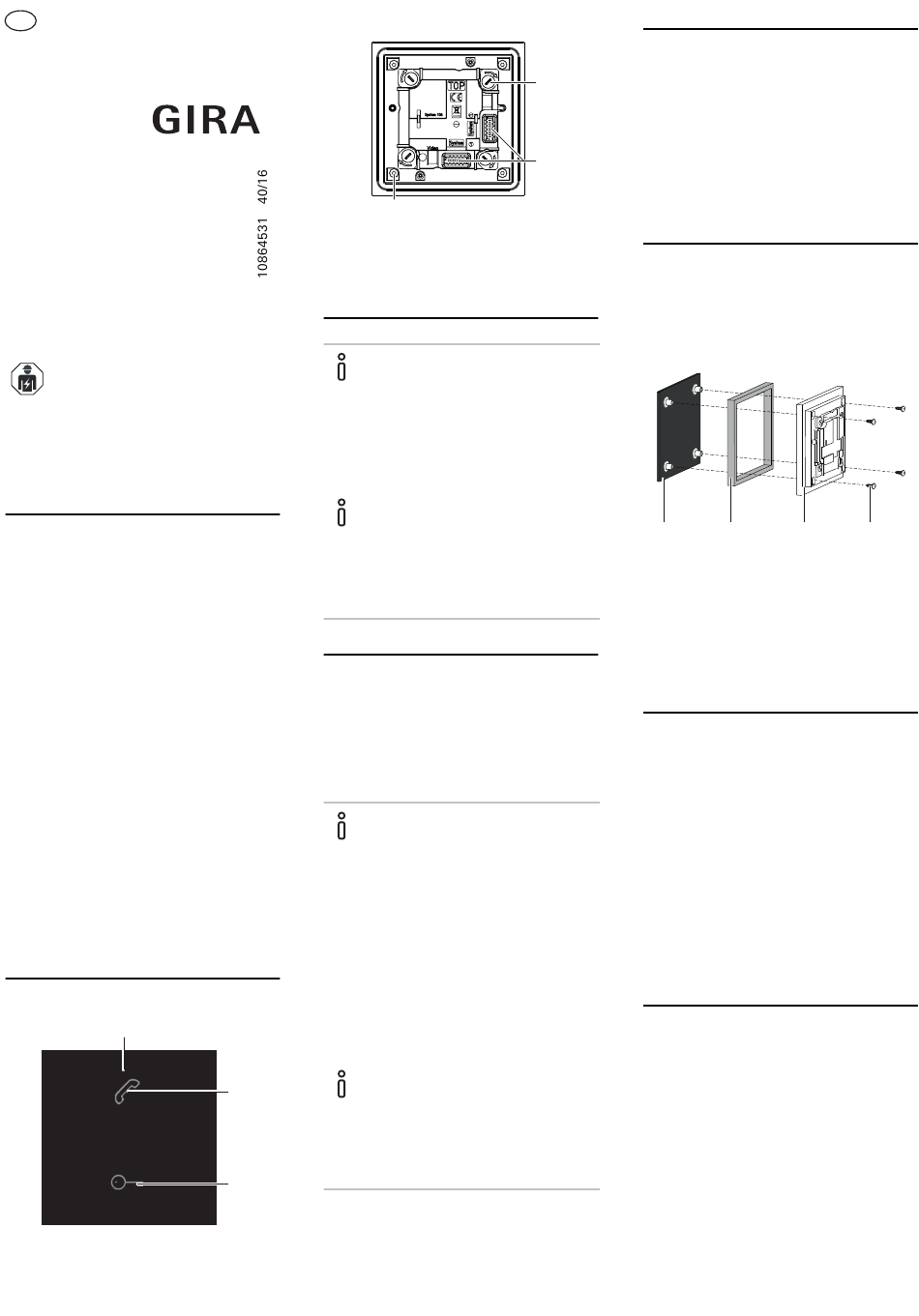

Gerätebeschreibung
Vorderansicht
1
1 Glasfront
2 Anzeige: Sprechverbindung aktiv
3 Anzeige: Türöffner aktiv
Rückansicht
3
1 Drehriegel (4 x)
2 Steckplatz (2 x): Systemkabel
3 Befestigung Glasfront (4 x)
Modul montieren
Modul montieren
Folgende Arbeitsschritte finden Sie in der
Montageanleitung des System 106
Aufputz-Gehäuses 1- bis 5fach:
• Modul auf Funktionsträger verriegeln.
• Verbindungskabel aufstecken.
• Abschlusswiderstände setzen.
Abschlusswiderstand
Ab dem Aufputz-Gehäuse 2fach liegen
immer zwei Abschlusswiderstände bei.
Die Abschlusswiderstände werden immer
auf das erste und das letzte Modul am
Systemkabel gesteckt.
Anzeigesymbole
Sprechverkehr aktiv
Bei aktiviertem Sprechverkehr leuchtet das
.
Symbol
Türöffner aktiv
Bei aktiviertem Türöffner leuchtet das
Symbol.
Verzögerte Anzeige
„Türöffner aktiv"
Nach erfolgtem Einlernen einer Ruftaste
und Anschluss des Anzeigemoduls an die
System 106 Türstation signalisiert die
Anzeige „Türöffner aktiv" synchron zum
aktivierten Türöffner.
Bei Änderung der Türöffnerzeit am
Steuergerät kommt es zu Verzögerungen
bei der Anzeige am Modul. Daher muss
nach Änderung der Türöffnerzeit der
Programmiermodus am Steuergerät
aktiviert und sofort wieder deaktiviert
werden, damit das Anzeigemodul die neue
Türöffnerzeit übernimmt.
Helligkeit der Anzeigesymbole
2
Die Helligkeit der Anzeigesymbole wird im
aktiven Zustand, in Abhängigkeit zur
Umgebungshelligkeit, über das
Türstations- oder Sprachmodul
automatisch angepasst.
3
Modul in Betrieb nehmen
Das Anzeigemodul kann nur in Verbindung
mit einem Sprach-und Ruftastenmodul oder
1
einem Türstationsmodul über das
Steuergerät in Betrieb genommen werden
(siehe Montage- und Bedienungsanleitung
des Steuergeräts). Alle Komponenten
(System 106 Module, Wohnungsstationen,
2
Steuergerät Audio oder Video etc.) müssen
für eine erfolgreiche Inbetriebnahme vorher
installiert sein.
Glasfront wechseln
1. Gehäuse öffnen und Funktionsträger
abnehmen.
2. Anzeigemodul entriegeln und vom
Funktionsträger abnehmen.
3. Befestigungsschrauben lösen und
Glasfront inkl. Dichtungen abnehmen.
1
1 Glasfront
2 Dichtung
3 System 106 DIN 18040 Anzeigemodul
4 Befestigungsschrauben (4 x)
4. Neue Glasfront mit neuer Dichtung
aufsetzen und alles in umgekehrter
Reihenfolge wieder montieren.
Technische Daten
Spannungs-
versorgung:
Leistungsaufnahme
Pro leuchtendem
Symbol:
Stand-by-Betrieb:
Anschlüsse:
Umgebungs-
temperatur:
Schutzart
Maße (B x H):
Gewährleistung
Die Gewährleistung erfolgt im Rahmen der
gesetzlichen Bestimmungen über den
Fachhandel.
Bitte übergeben oder senden Sie fehlerhafte
Geräte portofrei mit einer
Fehlerbeschreibung an den für Sie
zuständigen Verkäufer (Fachhandel/
Installationsbetrieb/Elektrofachhandel).
Dieser leitet die Geräte an das Gira Service
Center weiter.
2 3 4
über System
(Flachbandkabel,
10-polig)
250 mW
14 mW
2 x System
-25 °C bis +70 °C
IP54
106,5 x 106,5 mm
