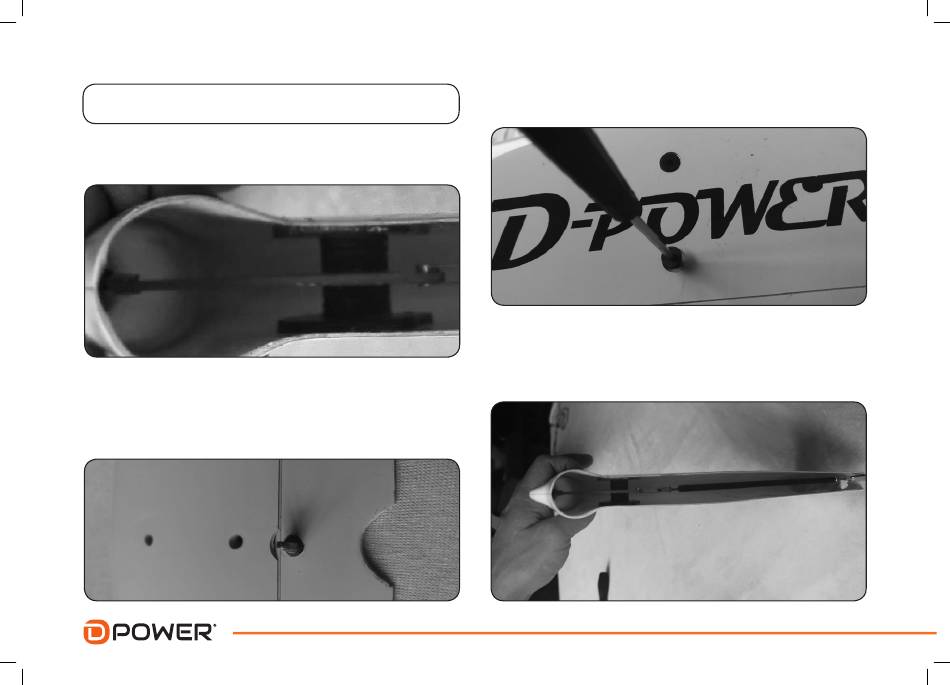

MONTAGE DES SEITEN- UND HÖHENRUDERS
17
Umlenkhebel für die Anlenkung der Höhenruderklappe aus Holztei-
len fertigen und in das Rumpfende kleben.
18
Ein Loch für das Ruderhorn in die Höhenruderklappe bohren. HIN-
WEIS: Das Loch für das Ruderhorn muss in einer Flucht mit dem
Anlenkgestänge liegen. Das Ruderhorn in die Höhenruderklappe mit Ep-
oxidharz einkleben.
8
19
Höhenleitwerk auf Rumpfende Auflegen und mit Schrauben am
Rumpf befestigen.
20
Anlenkgestänge an dem Umlenkhebel befestigen und durch den
Rumpf nach vorne führen. Ein weiteres Anlenkgestänge mit dem
Umlenkhebel verbinden und mit dem Ruderhorn der Höhenruderklappe
verbinden.
