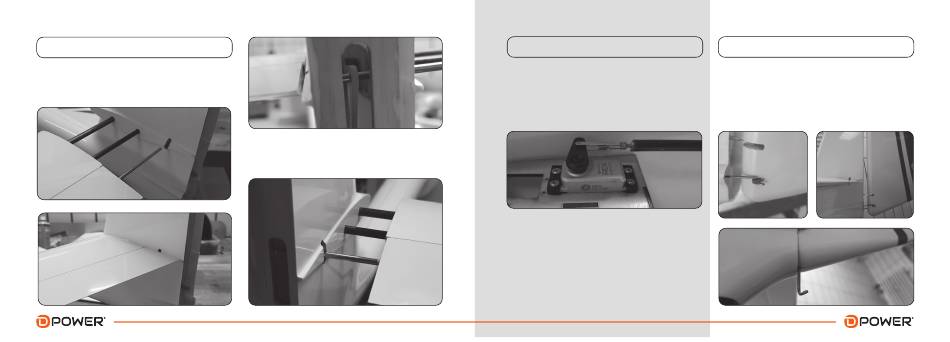

MONTAGE DES HÖHENRUDERS
07
Die Leitwerkshälfte mit den beiden Leitwerksverbindern und dem
Ruderklappenverbinder (Carbonstäbe und Stahldraht) in die ent-
sprechende Aufnahme im Seitenleitwerk stecken. WICHTIG! Achten Sie da-
rauf, dass der Stahldraht wirklich durch das Loch im bereits eingebauten
Umlenkhebel im Seitenleitwerk gesteckt ist.
6
08
Die zweite Leitwerkshälfte auf die beiden Leitwerksverbinder ste-
cken. WICHTIG! die zweite Leitwerkshälfte muss sich stramm auf
den Carbonleitwerksverbinder schieben lassen. In diesem Fall ist keine
zusätzliche Sicherung nötig.
MONTAGE DES HÖHENRUDERSERVOS
09
Das Servo in Mittelstellung bringen und den Servohebel rechtwinklig
auf das Servo stecken und mit einer Schraube sichern. Dann das Servo
wie abgebildet in dem entsprechenden Ausschnitt im Servobrett im Rumpf
mit Schrauben befestigen. Das fertige Gestänge welches bereits im Rumpf liegt
und auch schon mit der Höhenruderklappe verbunden ist am Servohebel be-
festigen. Den Gabelkopf durch drehen justieren, sodass die Höhenruderklappe
genau mittig steht. Den Gabelkopf und die Mutter mit Schraubensicherungs-
lack gegen verdrehen sichern.
MONTAGE DES SEITENRUDERS
09
Das Servo in Mittelstellung bringen und den Servohebel rechtwinklig
auf das Servo stecken und mit einer Schraube sichern. Dann das Servo
wie abgebildet in der dem entsprechenden Ausschnitt im Servobrett im Rumpf
mit Schrauben befestigen. Das fertige Gestänge, welches bereits im Rumpf
liegt und auch schon mit der Höhenruderklappe verbunden ist, am Servohe-
bel befestigen. Den Gabelkopf durch drehen justieren, sodass die Höhenruder-
klappe genau mittig steht. Den Gabelkopf und die Mutter mit Schraubensiche-
rungslack gegen verdrehen sichern.
7
