Installation
Schließen Sie die Kabel gemäß Abbildung Abbildung 1.4 an.
Es wird die Verwendung mehrerer Plusklemmen
empfohlen, um die Bündelung von Kabeln außerhalb der
1
1
PLA-Option zu vermeiden und eine ordnungsgemäße
Installation sicherzustellen. In diesem Fall führt die
Plusklemme vom Fernsteuerungsgerät direkt zur
Plusklemme der PLA-Option. Alternativ können mehrere
Kabel außerhalb der PLA-Option gebündelt und nur an
eine gemeinsame Plusklemme angeschlossen werden.
Siehe Abbildung 1.5.

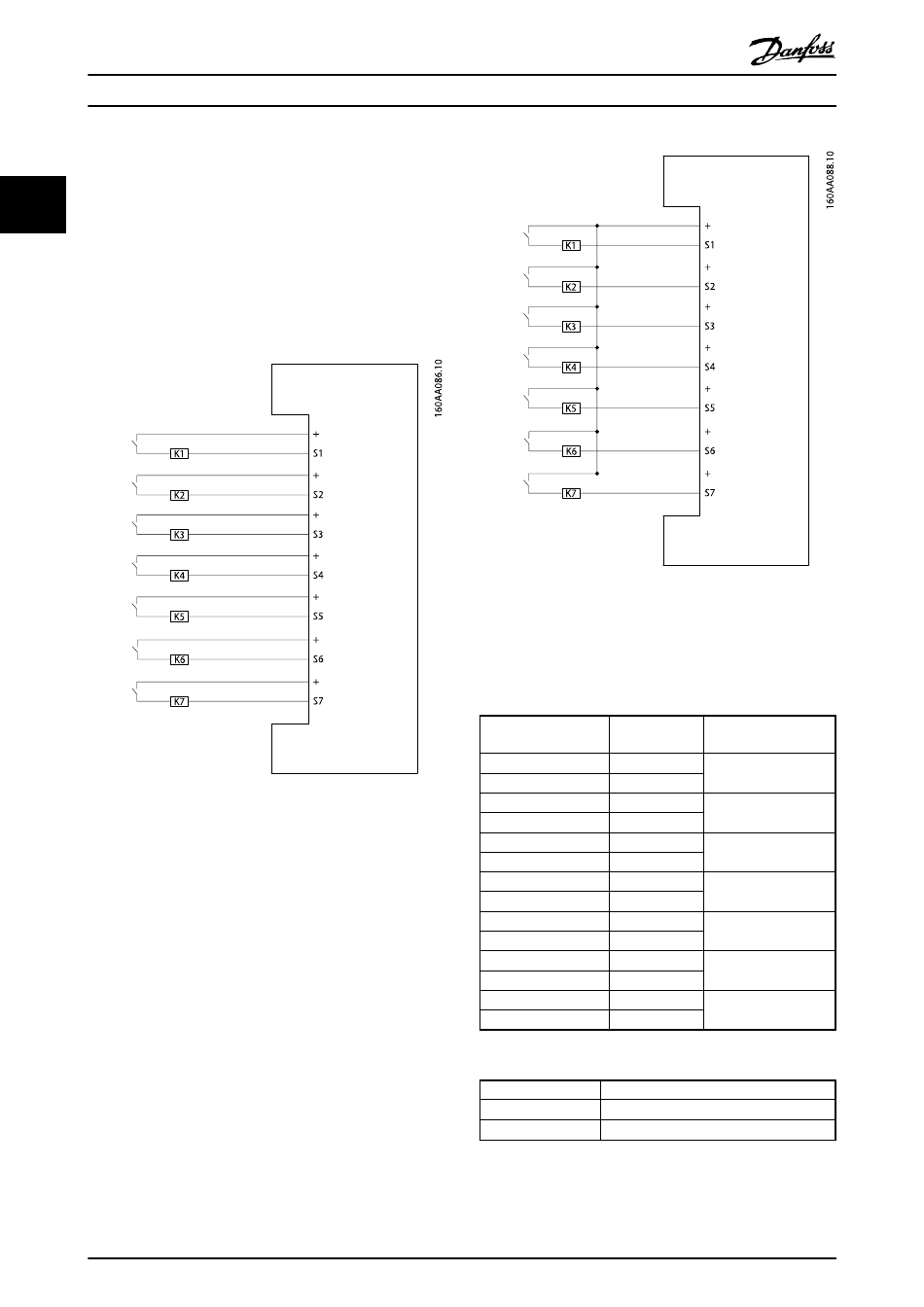

Abbildung 1.4 Verbindungen des Fernsteuerungsgeräts (links)
mit der PLA-Option (rechts), empfohlene Verkabelung
4
Abbildung 1.5 Verbindung des Fernsteuerungsgerät (links) mit
der PLA-Option (rechts)
Der Rundsteuerempfänger ist gemäß Abbildung Tabelle 1.1
angeschlossen.
Klemmleiste
+
S1
+
S2
+
S3
+
S4
+
S5
+
S6
+
S7 (keine Verwendung) Relais-Eingang 7
Tabelle 1.1 Anschlusskabelbezeichnung
Parameter
Verdrahtungsklemme 0,2–1,5 mm
Maximale Kabellänge 30 m
Tabelle 1.2 Produktspezifikation
L00410649_01_03 / Rev.-Datum: 2014-02-27
Rundsteuerempfänger
Funktion
(K)
12–18 V
K1
Relais-Eingang 1
12–18 V
K2
Relais-Eingang 2
12–18 V
K3
Relais-Eingang 3
12–18 V
K4
Relais-Eingang 4
12–18 V
K5
Relais-Eingang 5
12–18 V
K6
Relais-Eingang 6
12–18 V
K7
Technische Daten
2
Massivdraht oder Litzendraht
