Installation
1 Installation
1
1
1.1 Einführung
In diesem Handbuch werden die Installation und die
Einrichtung der PLA-Option in einem Wechselrichter der
FLX Serie beschrieben.
Mit der PLA-Option wird der FLX Master-Wechselrichter
beispielsweise mit einem Rundsteuerempfänger
verbunden, damit die ferngesteuerte Netzverwaltung von
PV-Anlagen ermöglicht wird. Die PLA-Option wird direkt
mit dem Ausgang eines Geräts zur Fernsteuerung
verbunden.

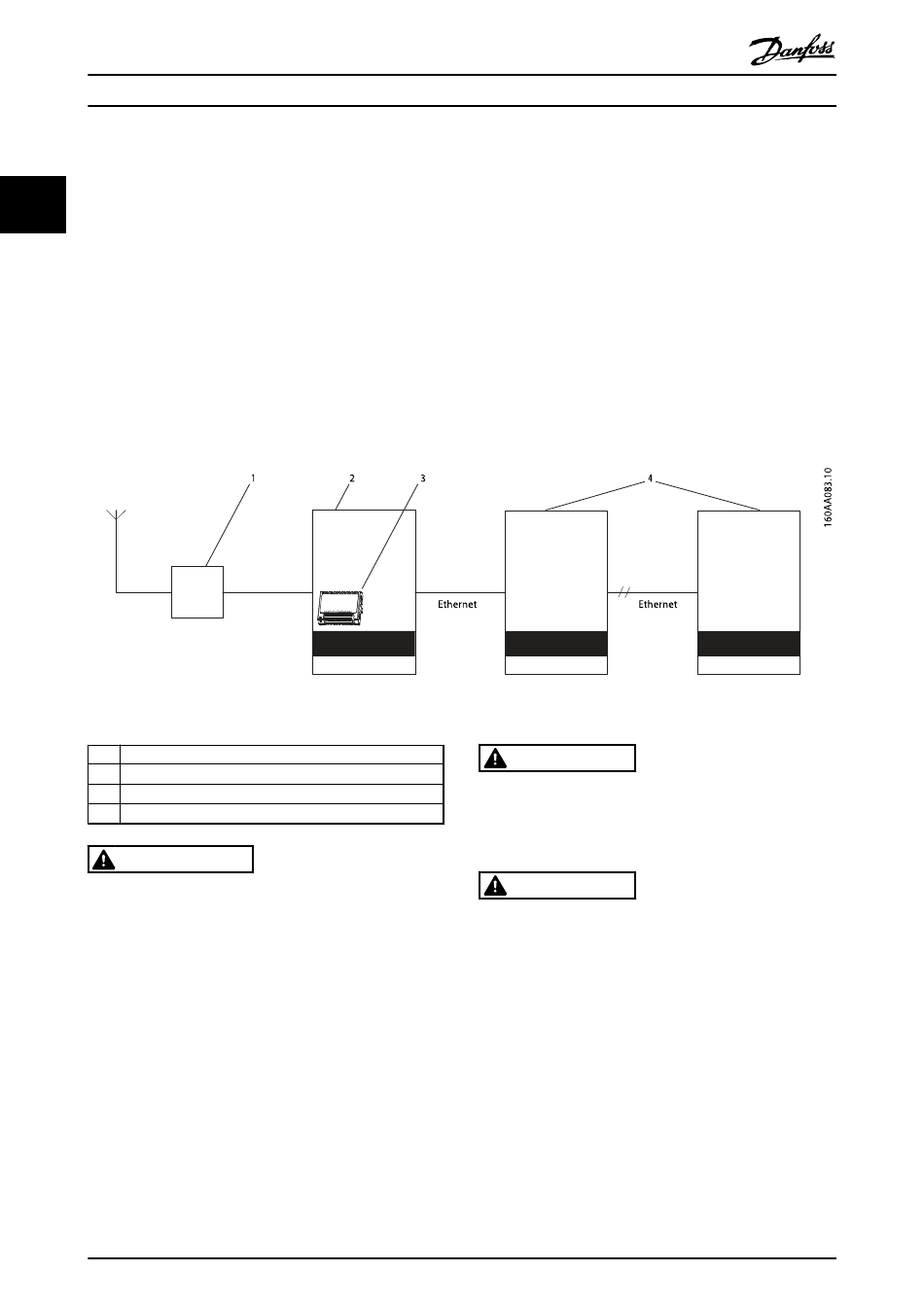

Abbildung 1.1 Einspeisemanagement für eine Solarstromanlage
1
Fernsteuerungsgerät
2
Master-Wechselrichter
3
PLA-Option
4
Follower-Wechselrichter
WARNUNG
Schalten Sie vor Beginn der Arbeiten am Wechselrichter
das AC-Netz am Netztrennschalter und die
angeschlossenen PV-Module über den eingebauten PV-
Trennschalter ab. Warten Sie nach jedem Trennen der
Verbindung zum AC-Netz und zu den PV-Modulen
mindestens 8 Minuten, bis der Wechselrichter vollständig
entladen ist, bevor Sie die Arbeiten fortsetzen. Wird die
Verbindung zum AC-Netz und zu den PV-Modulen nicht
getrennt und wird nicht abgewartet, bis beide
Stromkreise im Wechselrichter vollständig entladen sind,
besteht Verletzungsgefahr.
Der Wechselrichter erkennt dieOptionnur dann, wenn sie
im stromlosen Zustand installiert wird.
2
Die Option verfügt über 6 Digitaleingänge (K1-K6). Diese
werden von den Netzbetreibern zur Signalisierung eines
Leistungsbegrenzungs- oder Blindleistungssollwert-Befehls
genutzt. Der aktuelle Relaiszustand wird vom Master-
Wechselrichter verarbeitet und anschließend wird über
dessen Ethernet-Verbindung zum Wechselrichter-Netzwerk
eine Meldung an alle angeschlossenen Wechselrichter
(Follower) gesendet. Die gesamte Konfiguration über das
Verhalten bei einem bestimmten Relaiszustand erfolgt
direkt im Master-Wechselrichter.
VORSICHT
Um sicherzustellen, dass die IP-Gehäuseschutzart erfüllt
wird, müssen sämtliche Peripheriekabel über
ordnungsgemäß eingebaute Kabelverschraubungen
verfügen.
VORSICHT
Gehäuse der Option nicht öffnen oder aufbohren. Öffnen
oder Aufbrechen kann zu Beschädigungen führen.
L00410649_01_03 / Rev.-Datum: 2014-02-27
