Installation
1.2 Installation
Vor der Installation ist Folgendes bereitzuhalten:
•
PLA-Option (im Lieferumfang enthalten)
•
Handbuch (im Lieferumfang enthalten)
•
Verschraubung (im Lieferumfang enthalten)
•
Schlüssel zum Anziehen der Verschraubung
•
Schraubendreher

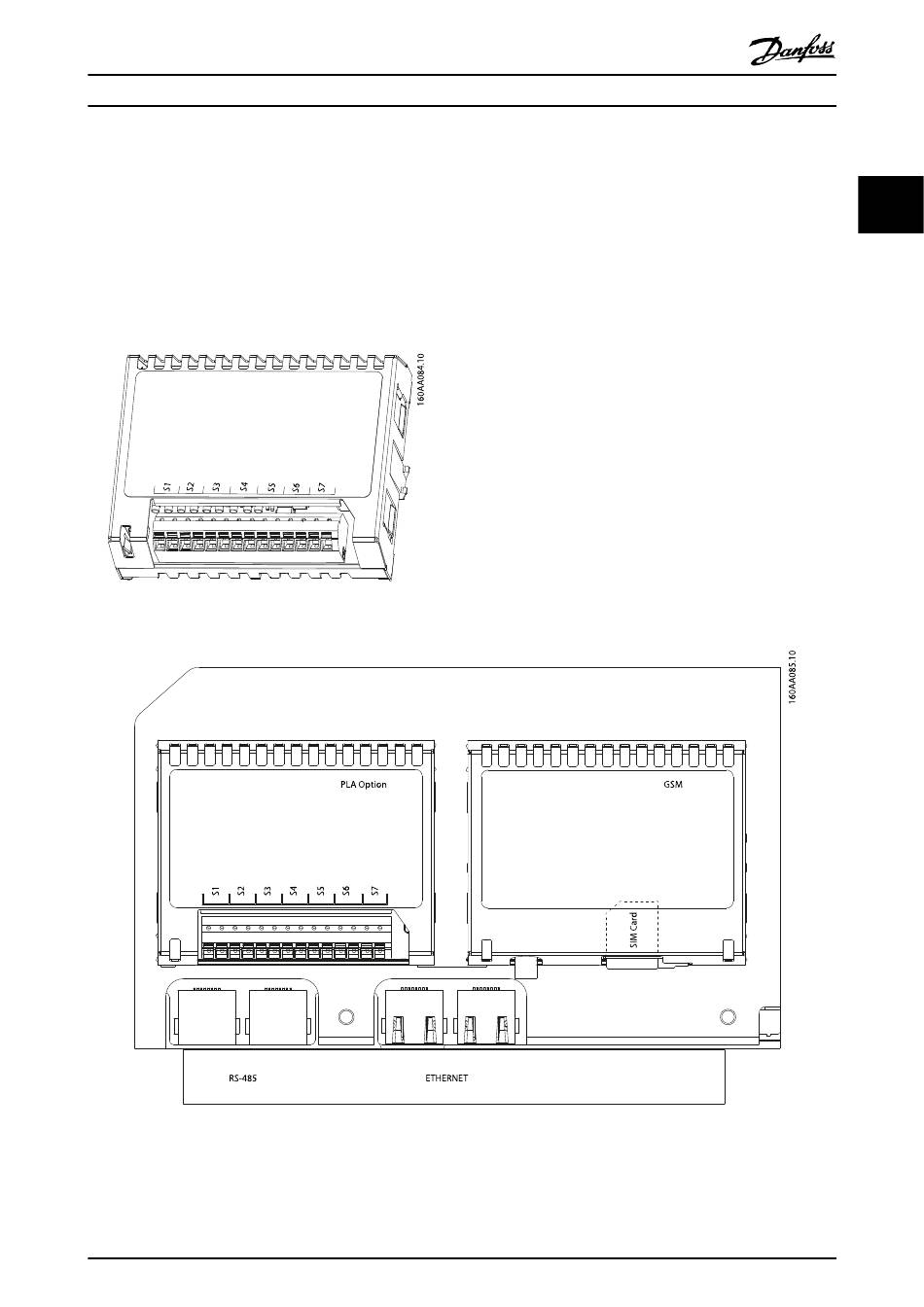

Abbildung 1.2 Lieferumfang: PLA-Option
Abbildung 1.3 Kommunikationskarte - offene Position
Zur Installation der Option:
1.
2.
3.
4.
5.
L00410649_01_03 / Rev.-Datum: 2014-02-27
Öffnen Sie am Wechselrichter die Abdeckung des
Installationsbereichs.
Schieben Sie die PLA-Option in einen der beiden
Options-Steckplätze; (Options-Steckplatz 1 oder
Options-Steckplatz 2), siehe Abbildung 1.3. Lassen
Sie die Option auf beiden Seiten hörbar einrasten.
Nutzen Sie die mitgelieferte Kabelverschraubung,
um die Kabel vom Rundsteuerempfänger in den
Wechselrichter einzuführen.
Schließen Sie die Kabel an die PLA-Option (S1 bis
S6) an. Siehe Abbildung 1.1.
Befestigen Sie die Kabel mit Kabelbindern.
1
1
3
