4.3
Untermenüs
4.3.1
Bildregistrierung / Anpassen IR-Bild und Normalbild
Es kann vorkommen, dass Infrarot- und Normalbild auf dem Bildschirm nicht deckungsgleich
sind. Dies kann über das Menü „Bildregistrierung" korrigiert werden.
Drücken Sie die Taste MENU. Es erscheint eine Auswahlliste der Untermenüs.
Die aktuelle Funktion ist blau hinterlegt.
Die Auswahl kann mit den Navigationstasten AUF bzw. AB geändert werden.
Bestätigen Sie die Auswahl „Bildregistrierung" mit der Taste SELECT.
- Es erscheinen kurz vier dicke weiße Richtungspfeile, ausgehend von der Bildmitte.
- Solange diese Pfeile angezeigt werden, können Sie das Normalbild verschieben.
- Drücken Sie zum Verschieben kurz RECHTS, LINKS, AUF bzw. AB.
Wenn länger als 6 Sekunden keine Bedienung erfolgt, wechselt die Kamera automatisch zurück
in den Messmodus und die Richtungspfeile verschwinden. Falls die Bilder noch nicht korrekt
überlagert sind, rufen Sie die Funktion erneut auf.
4.4
Gespeicherte Bilder anzeigen / löschen
Über das Untermenü „Bilder" können Sie gespeicherte Bilder anschauen und löschen.
Drücken Sie die Taste MENU. Die aktuelle Funktion ist blau hinterlegt.
Die Auswahl kann mit den Navigationstasten AUF bzw. AB geändert werden.
Bestätigen Sie die Auswahl der Funktion „Bilder" mit der Navigationstaste RECHTS.

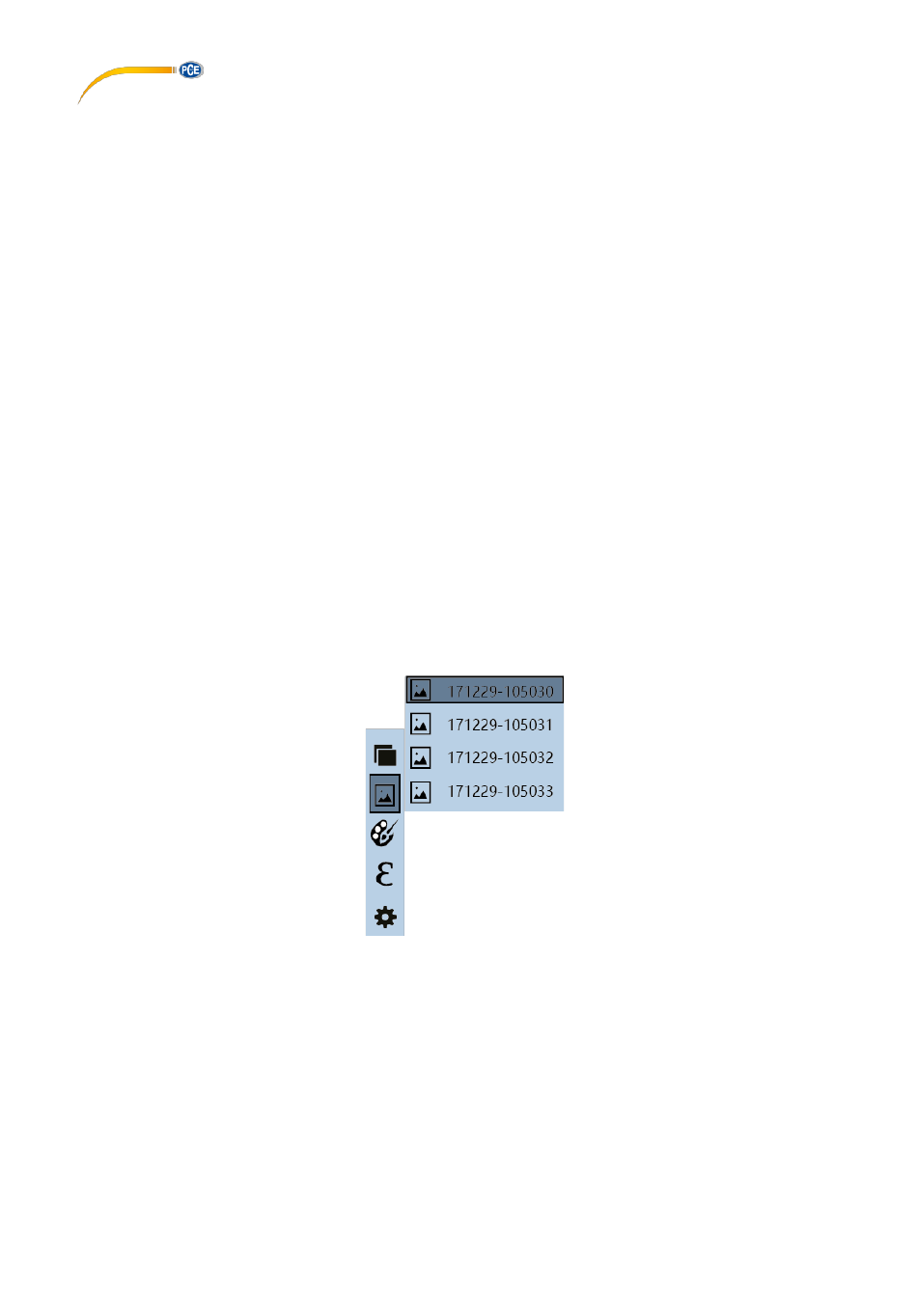

Es erscheint eine Liste der gespeicherten Bilder.
- Nutzen Sie die AUF bzw. AB Taste, um ein Bild aus der Liste zu wählen.
- Bestätigen Sie mit SELECT oder ENTER.
- Das gewählte Bild wird angezeigt und Sie können jetzt
- mit der RECHTS bzw. LINKS-Taste direkt zum nächsten bzw. vorigen Bild wechseln
- mit der AUF-Taste das Dialogfenster „Bild löschen? Ja / Nein" aufrufen.
Drücken Sie für „Ja" MENU oder für „Nein" SELECT.
- mit SELECT oder ENTER zurück zur Liste der gespeicherten Bilder gelangen.
Drücken Sie jetzt
- LINKS für die Rückkehr zur Liste der Untermenüs
- MENU, um zum Messmodus zu gelangen
© PCE Instruments
10
