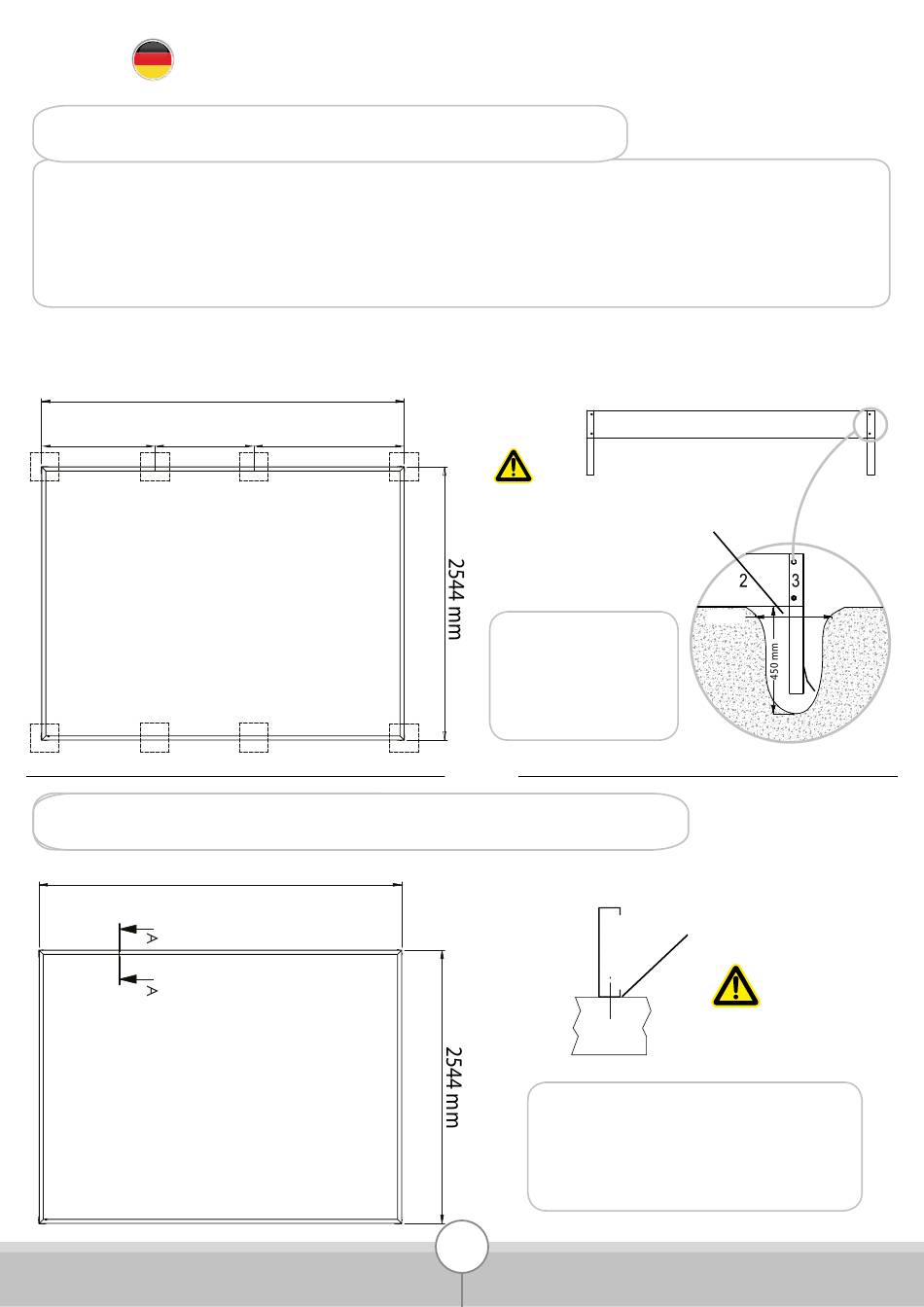

BEFESTIGUNG DES FUNDAMENTRAHMENS AM BODEN

BEFESTIGUNG AUF ERDBODEN (Punktfundament)

• Stellen Sie den Fundamentrahmen an der gewünschten Stelle, auf einem ebenen Boden.
• Finden Sie die Stelle der Ankerbeine gemäß dem untenstehenden Schema.
• Markieren Sie ein 300 x 300 mm Quadrat um die Ankerbeine herum und graben Sie 450 mm tief.
• Den Fundamentrahmen platzieren, nivellieren und die Löcher mit Beton füllen.
4411 mm (3166 mm 1922
4411 mm (3166 mm
4411 mm (3166 mm
4411 mm (3166 mm 2544
2544
2544
1245 mm
1272 mm

BEFESTIGUNG AUF BETONDECKE (Streifenfundament)

4411 mm (3166 mm
Niveau 0 - sol fini
+ 1245 mm)
+ 1245 mm)
+ 1245 mm)
2544 + 1245 mm)
2544
1894 mm
Niveau 0 - sol fini
+ 1245 mm)
VORDERWAND
(MIT TÜR)
Es wird dringend empfohlen,
die Löcher mit Beton zu füllen,
um einen besseren Halt auf
dem Boden zu gewährleisten.
ODER
OU
Detail A-A
A A
Es bleibt Ihrer freien Wahl und Entscheidung
überlassen, die geeigneten Befestigungsmittel
entsprechend der von Ihnen gewählten Träger
(Holzumrandung, Bausteine, Zementplatten,...)
zu verwenden.
40
Erde oder Betonfüllung
300 mm
1922
Dübelbefestigung im Inneren
des Fundamentrahmens
Schrauben und
Befestigungsdübel
nicht im Lieferumfang
enthalten
300 mm
