Anschluss An Den Pv-Generator - SolarMax MAX.STORAGE Ultimate Handbuch

Anschlüsse an der Rückseite
DC-Anschluss (PV-Generator) und AC-Anschluss (Hausnetz) des MAX.STO-
RAGE Ultimate befinden sich an der Rückseite des Gehäuses.

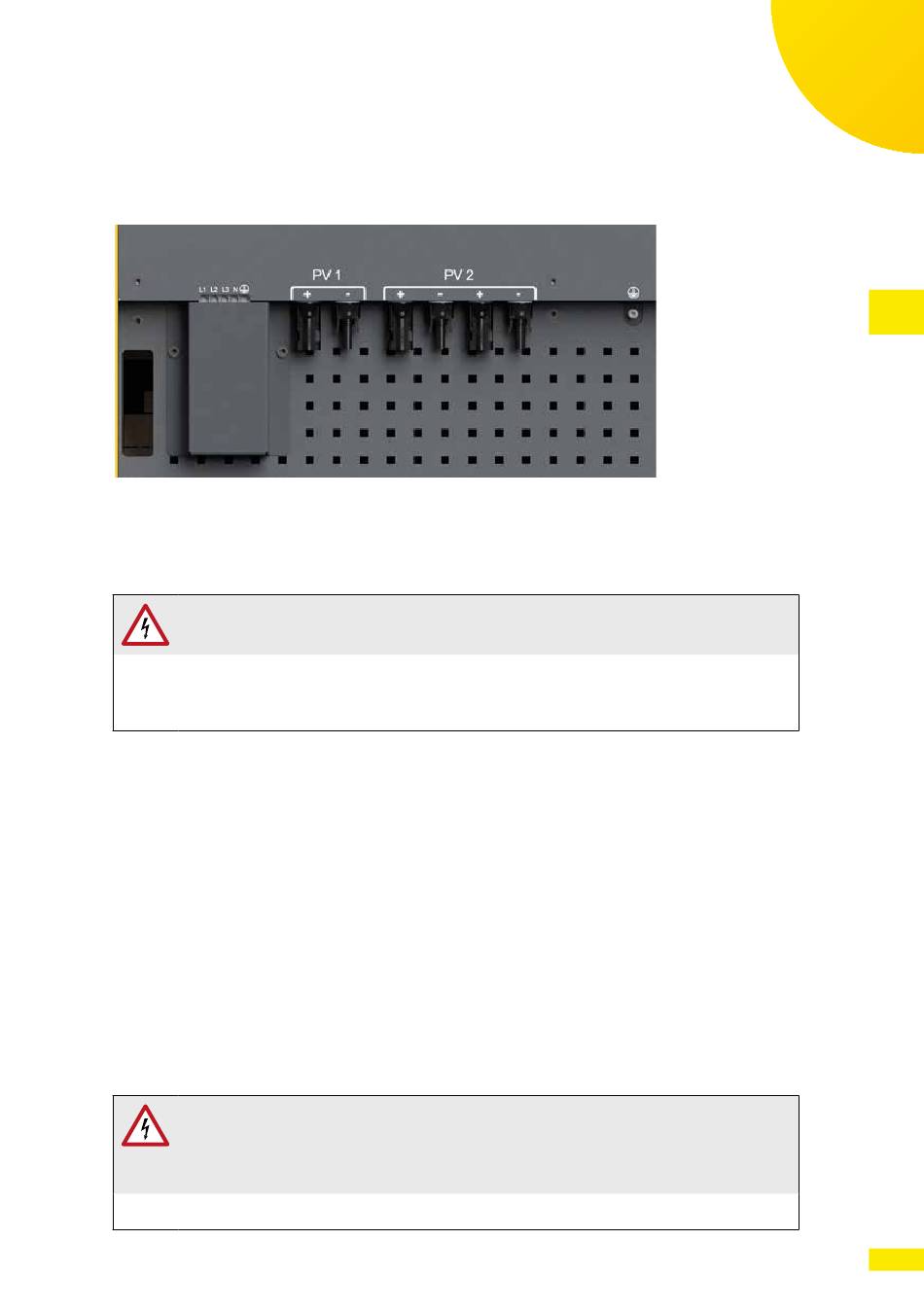

Abb. 7: Anschlüsse an der Rückseite des MAX.STORAGE Ultimate

443 Anschluss an den PV-Generator

VORSICHT!
Gefahr durch Feuer!
Wenn Sie Y-Stecker einsetzen, um mehr als 2 Stränge anzuschließen,
müssen Sie die DC-Zuleitungen einzeln gegen gefährliche Rück-
ströme absichern.
Anschlussbedingungen
Maximale DC-Eingangsspannung: 900 V
●
Wählen Sie die Leiterquerschnitte gemäß der Anlagenkonfiguration.
●
Verwenden Sie ausschließlich Amphenol Steckverbinder.
●
Die Parallelschaltung der MPP-Tracker ist unzulässig.
●
Erden Sie weder den Minuspol noch den Pluspol des PV-Generators.
●
Vorgehen zum Anschließen der DC-Zuleitungen des PV-Generators
1. Wenn die Status-LED des MAX.STORAGE Ultimate blinkt oder leuchtet,
drücken Sie den Einschalttaster an der Vorderseite des MAX.STORAGE
Ultimate ca. 3 Sekunden bis die Status-LED zu blinken beginnt und warten
Sie anschließend bis die Status-LED komplett erlischt (bis zu 60 Sekunden).
2. Stellen Sie sicher, dass der DC-Trennschalter in Position "0" ist und der
MAX.STORAGE Ultimate von der AC-Seite getrennt ist.
GEFAHR!
Lebensgefahr durch Stromschlag!
Nach der Freischaltung verbleibt bis zu 5 Minuten eine hohe Rest-
spannung im MAX.STORAGE Ultimate.
Warten Sie mindestens 5 Minuten.
