33
Display
Wechselrichter
DC-/DC-Wandler
Batteriemodule

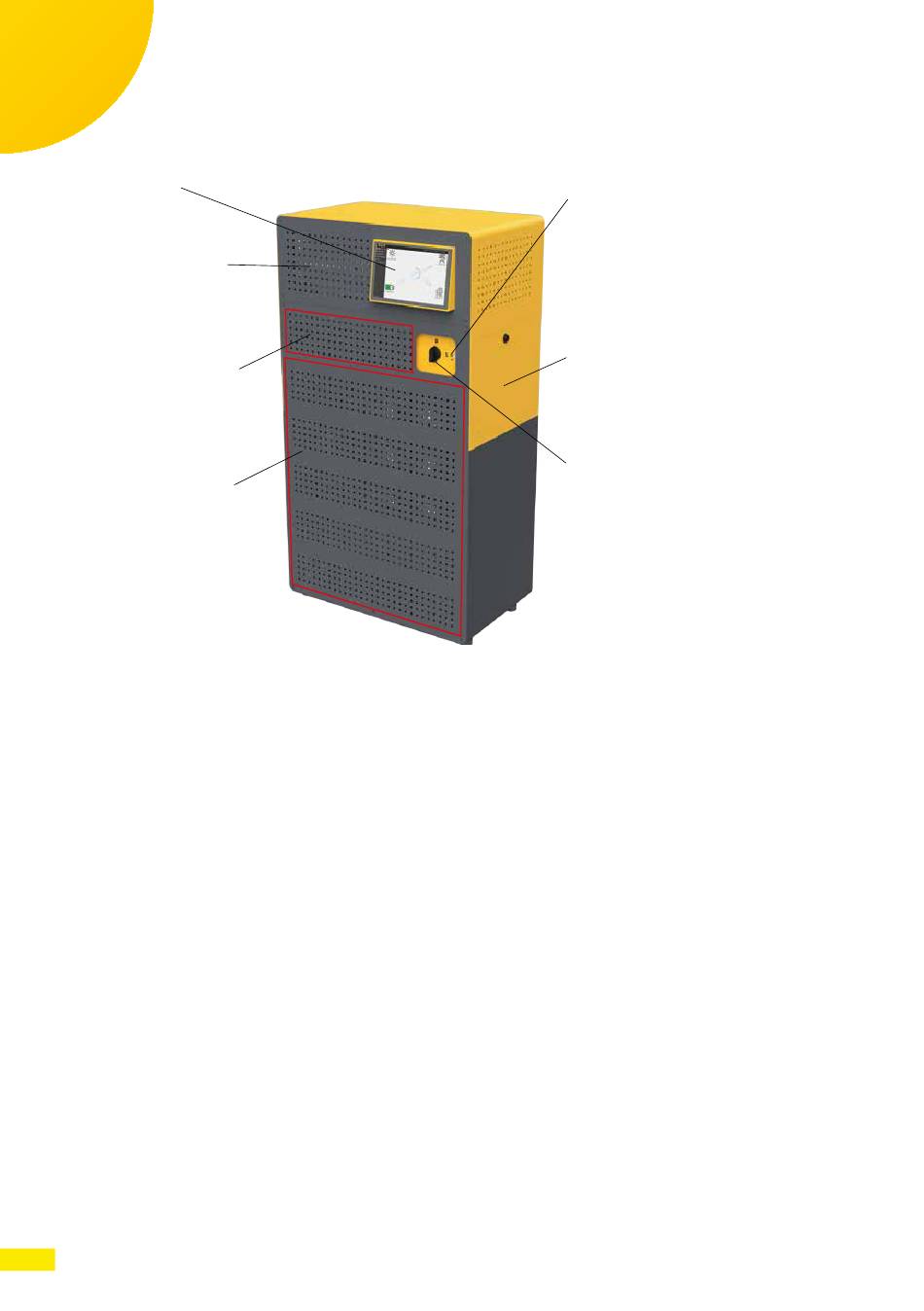

Abb. 1: Mechanischer Aufbau des MAX.STORAGE Ultimate
Der MAX.STORAGE Ultimate ist ein modular aufgebautes System. Folgende
Gerätekomponenten sind enthalten:
Der Wechselrichter ist im oberen Bereich des Gehäuses verbaut.
●
Die Steuerungseinheit befindet sich in einer Gehäusekassette und ist fest
●
an der rechten Seite des Gehäuses verbaut.
Ein bis fünf Batteriemodule mit integriertem Batteriemanagement
●
befinden sich in einem Steckmodul im unteren Bereich des Gehäuses. Beim
Einstecken des Moduls werden alle elektrischen Verbindungen automa-
tisch hergestellt.
Ein bis fünf bidirektionale DC/DC-Wandler befinden sich oberhalb der Bat-
●
teriemodule und sind in einem Steckmodul eingebaut. Beim Einstecken
des Moduls werden alle elektrischen Verbindungen automatisch herge-
stellt.
34
Der Status des MAX.STORAGE Ultimate wird über die Status LED an der Vor-
derseite des MAX.STORAGE Ultimate angezeigt. In unten stehender Tabelle
erhalten Sie ein Übersicht über die verschiedenen LED-Anzeigen und deren
Bedeutung:
14

Mechanischer Aufbau

LED-Anzeigen des MAXSTORAGE Ultimate
Einschalter und
Status LED
Steuerungseinheit
DC-Trennschalter
