2.- Digitale Signale
Um ein digitales Signal zu messen beachten Sie die zuvor genannten Punkte und drücken Sie
die Taste „Meter" bis die LED leuchtet. Für eine vollständige Messwert Anzeige schalten Sie
bitte die Anzeigen für Bild und Spektrum aus.

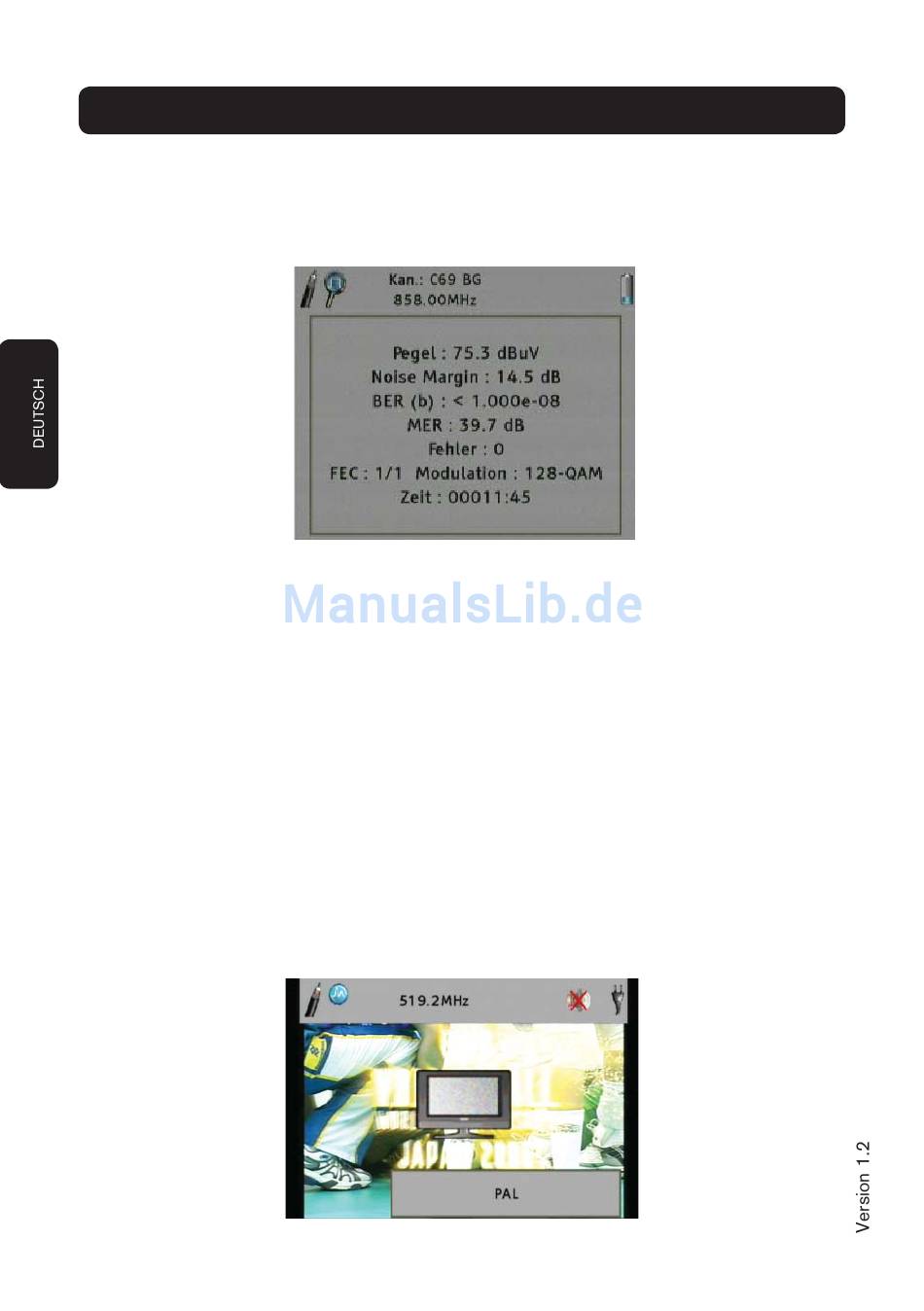

Das Messgerät zeigt folgende Werte an:
•
Pegel
•
Noise Margin
•
BER vor Viterbi
•
MER
•
C/N
•
Fehler
10.3.5 Bilddarstellung
Bei dem mediaMAX EVO ist es möglich die Bereiche Bild, Spektrum und Messwerte einzeln
oder kombiniert anzuzeigen.
Die LEDs über den jeweiligen Tasten zeigen die gewählte Funktion an.
Folgende Kombinationen sind möglich:
1.- "tv" Taste aktiv: Diese Taste schaltet die Bildanzeige An bzw. Aus.
Wenn es sich um ein digitales Signal handelt wird das erste Programm im Träger angezeigt.
Bei Kodierten Programmen erfolgt keine Anzeige.
52
