8 ANSCHLÜSSE

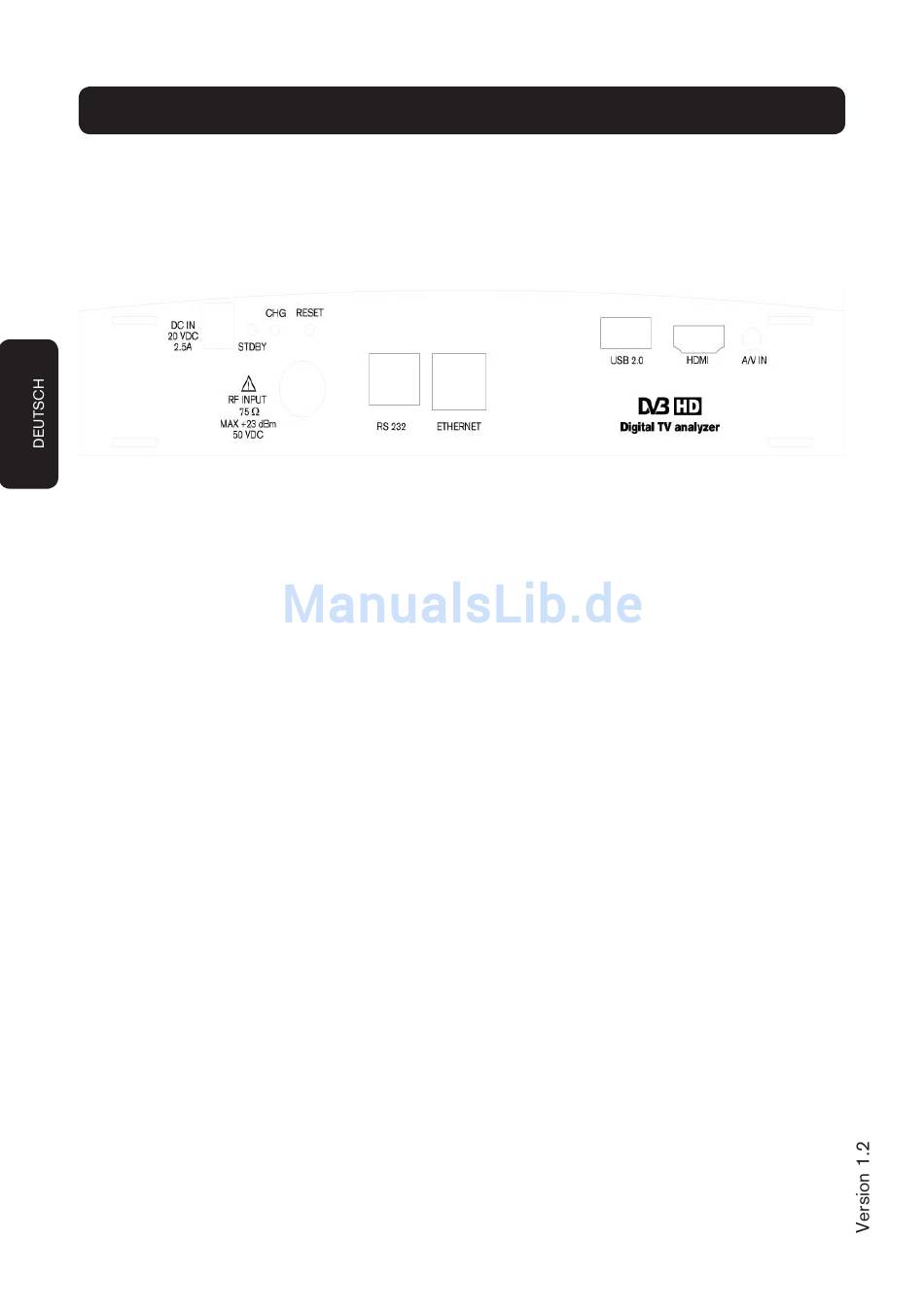

Die Anschlüsse und Statusleuchten befi nden sich auf der Rückseite des Messgerätes:
•
DC IN. Netzteil Stecker für 20VDC Ladespannung
•
STBY LED. Blinkt im Stand by Modus, ober beim Firmware Update.
•
CHG LED. Blinkt beim laden des Messgerätes. Bei vollem Akku leuchtet die LED
Kontinuierlich.
•
RF INPUT. Über diesen F-Stecker können verschiedene Adapter zum Anschließen der
Messleitungen aufgeschraubt werden.
•
RESET. Diese Taste führt einen Hard - Reset des Messgerätes durch. Hierbei werden auch
die Sprache und die Uhrzeit zurückgesetzt. Gespeicherte Programmlisten und Messungen
bleiben erhalten.
•
RS232. Dieser Anschluss kann zum Update, sowie zum Programmieren externer Hardware
verwendet werden.
•
USB 2.0. Dieser Anschluss ermöglicht es Daten mit Hilfe eines USB-Sticks zum PC zu
übertragen.
•
A/V IN. Audio / Video Eingang zum einspeisen von CVBS Signalen ins Messgerät.
•
Ethernet: RJ45 Schnittstelle
•
HDMI: Audio / Video Ausgabe über HDMI
Hinweis: Zum aktivieren und deaktivieren des Video Eingangs muss dieser im "Image" Menü
aktiviert werden. Bei aktivem Video Eingang sind alle Tasten mit Ausnahme der „Image" Taste
gesperrt.
Unterstützung von externen USB 2.0-Festplatten, die direkt über das Messgerät versorgt
werden.
Das MediaMAX MINI HD kann die USB 2.0-Festplatten zu versorgen sofern diese die durch die
USB-Norm festgelegte Spannungsbegrenzung von 500mA einhalten.
