Für DVB-T Signale ist erforderlich weitere Einstellungen vorzunehmen. Wählen sie hierzu den

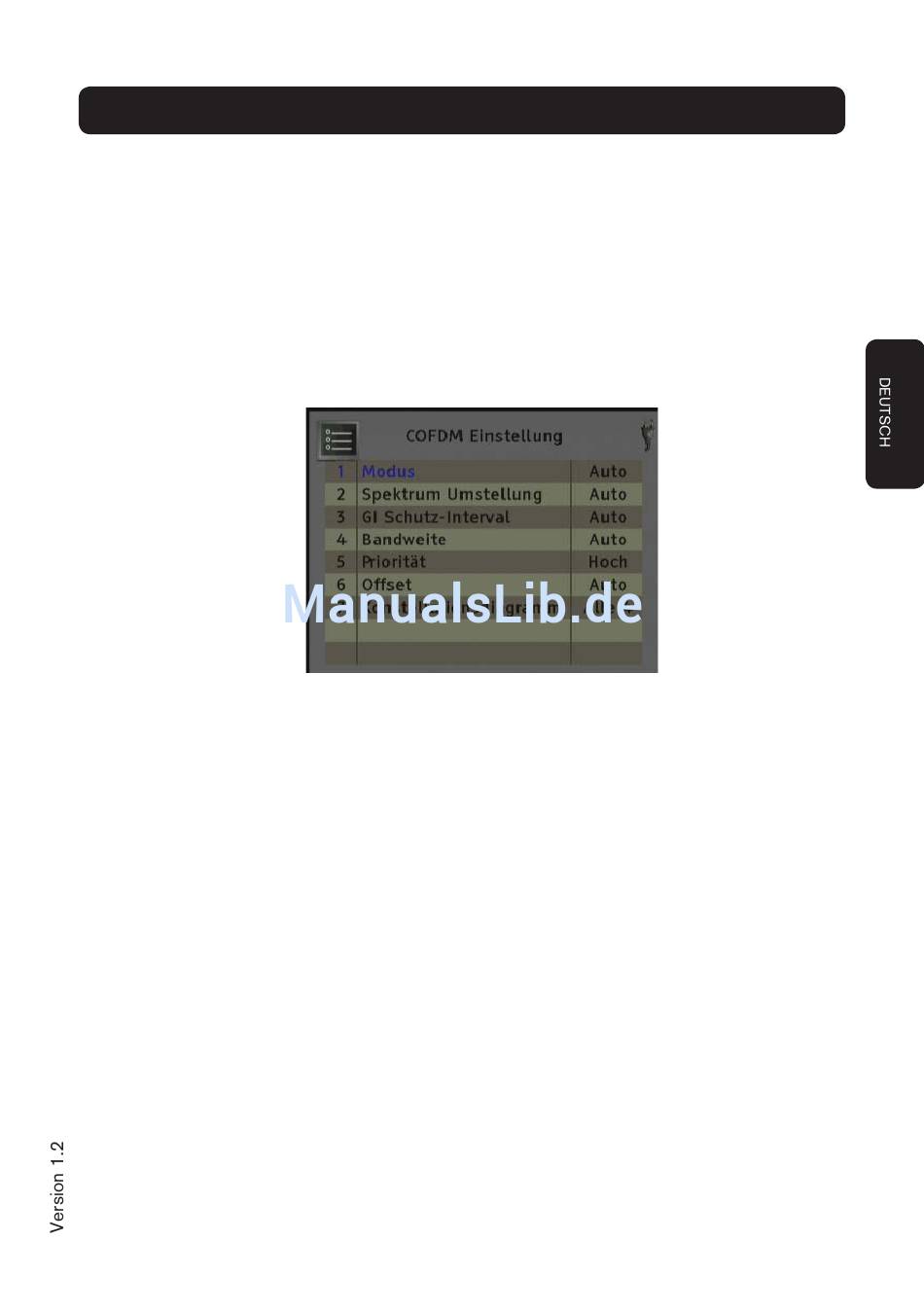

Menüpunkt „Digital Modulation" und drücken Sie den DWS. Die voreingestellte Auswahl im
Menü „COFDM Einstellung" ist AUTO.
1.
Modus: Auto
2.
Spektrum Umstellung: Auto
3.
GI-Schutz Intervall: Auto
4.
Bandweite: Auto
5.
Priorität: Hoch
6.
Offset: Auto
7.
Konstellationdiagram
Konstellationsdiagramm: In diesem Menü wird die Anzeige des Konstallationsdaigrammes
aktiviert.
Im Menü „Konstellationsdiagramm" sind folgende Optionen verfügbar:
- Aus: Deaktiviert die Anzeige des Konstellationsdiagrtammes.
- Voll: Zeigt alle 4 Teile des Diagrammes (4 Quadranten).
- 1: Zeigt den ersten der vier Quadranten (oben - links).
- 2: Zeigt den zweiten der vier Quadranten (oben – rechts).
- 3: Zeigt den dritten der vier Quadranten (unten – rechts).
- 4: Zeigt den vierten der vier Quadranten (unten – links).
Nachdem die Anzeige für das Konstellationsdiagramm aktiviert wurde, wird im Modus „meter"
folgendes dargestellt:
technische Änderungen und Irrtümer vorbehalten
Bedienungsanleitung - mediaMAX MINI HD
31
