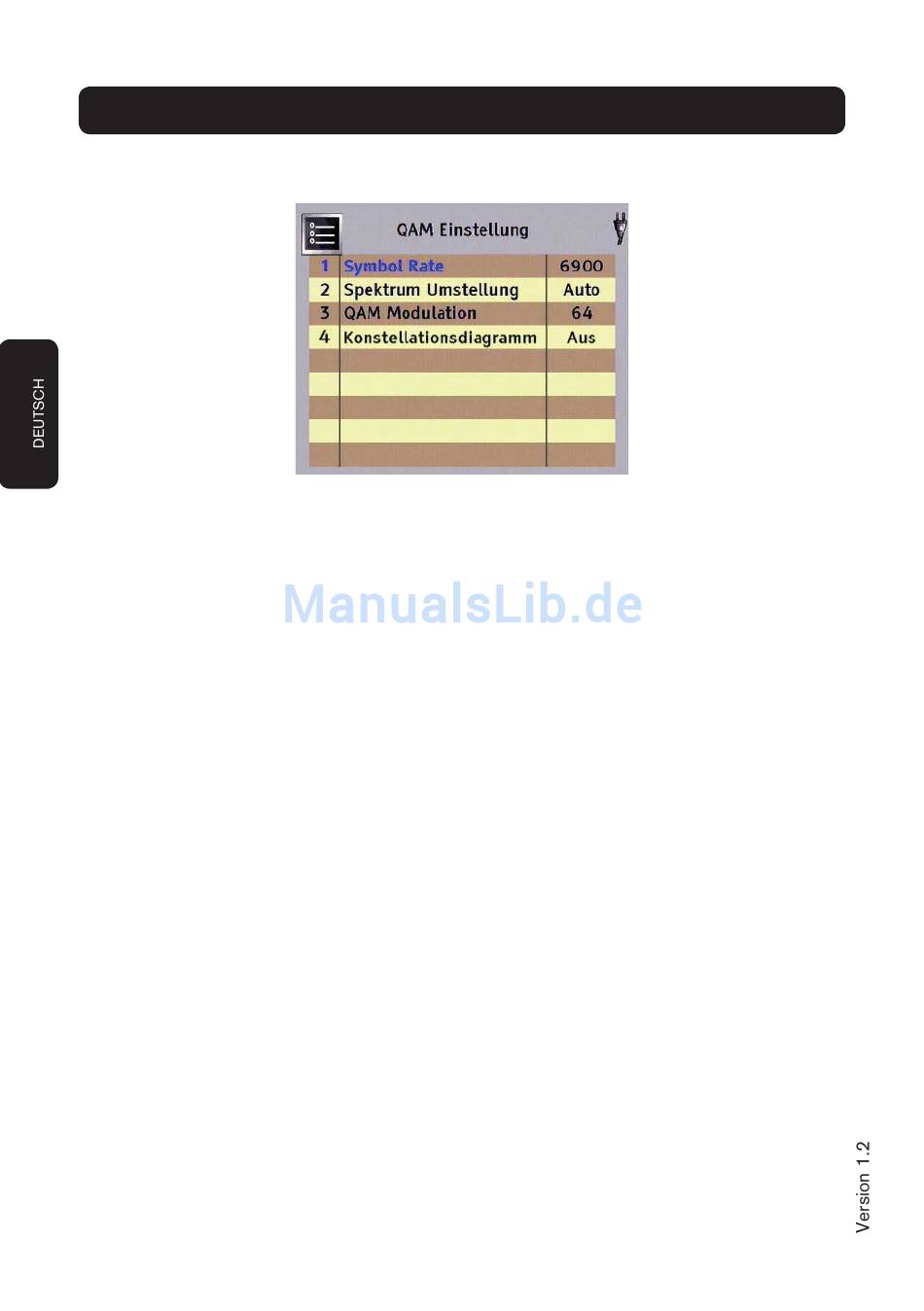

Messung des Signals und den Modus auszuführen.
1.Symbol Rate: Dieser Parameter muss entsprechend der Bitrate (Symbolrate) des Kanals
festgelegt werden. Die Daten hierzu liefert der Anbieter.
2.Spektrum Umstellung: Wenn Sie auf dieses Feld drücken, werden die folgenden Optio-
nen angezeigt:
- Auto: Aktiviert automatisch die Umstellung des Spektrums.
- An: Aktiviert manuell die Umstellung des Spektrums.
- Aus: Deaktiviert manuell die Umstellung des Spektrums.
Aktivieren sie, soweit nötig, die Umstellung des Spektrums. Wenn sie fälschlich die Spek-
trum-Umstellung gewählt haben, wird der Empfang fehlerhaft sein.
3.Konstellation: Dieser Parameter muss entsprechend der Konstellation des Kanals
festgelegt werden. Die nötigen Informationen gibt der Anbieter. Sie können verschiedene
Konstellationen wählen: 16-QAM, 32-QAM, 64-QAM, 128-QAM y 256-QAM.
4.Konstellationsdiagramm: In diesem Menü wird die Anzeige des
Konstallationsdaigrammes aktiviert.
Im Menü „Konstellationsdiagramm" sind folgende Optionen verfügbar:
- Aus: Deaktiviert die Anzeige des Konstellationsdiagrtammes.
- Voll: Zeigt alle 4 Teile des Diagrammes (4 Quadranten).
- 1: Zeigt den ersten der vier Quadranten (oben - links).
- 2: Zeigt den zweiten der vier Quadranten (oben – rechts).
- 3: Zeigt den dritten der vier Quadranten (unten – rechts).
- 4: Zeigt den vierten der vier Quadranten (unten – links).
Haben Sie den Quadranten gewählt, der angezeigt werden soll, verlassen Sie das Menü und
wählen Sie den Modus "meter", um die Anzeige auf dem TFT-Monitor sehen zu können.
50
Bedienungsanleitung - mediaMAX MINI HD
technische Änderungen und Irrtümer vorbehalten
