Art.-Nr.: C7115

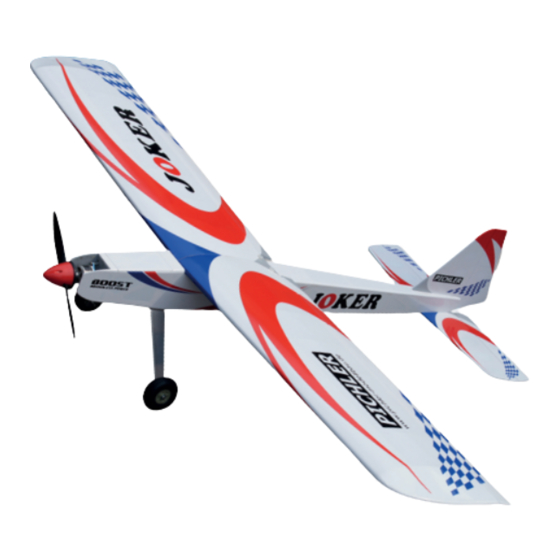

Der Joker ist das ideale Allround-Flugmodell für alle Tage. Egal ob Anfänger, Fortgeschrittener oder Profi
- der Joker begeistert jeden Piloten. Durch das niedrige Abfluggewicht ist er sehr gutmütig zu fliegen,
einfach zu beherrschen und dabei ausgesprochen kunstflugtauglich. Das Modell wird über alle 3 Achsen
gesteuert (Seiten-, Höhen- und Querruder) und macht unglaublich viel Spaß in der Luft. Die Querruder
werden einzeln, jeweils über ein Servo angesteuert. Segler schleppen bis ca. 3.0 m Spannweite? Mit
dem Joker kein Problem! Und Dank der zweiteiligen Tragfläche mit stabiler Alurohr-Steckung, kann der
Joker bequem zum Flugplatz transportiert werden.
The Joker is one of the best choices for your everyday flying. No matter if you are a novice or a profes-
sional RC pilot - the Joker will put a smile on everone's face. The lightweight construction is easy to fly,
all aerobatic maneuvers can be done perfectly. The model is controlled by all 3 axles (elevator, rudder,
aileron) and provides a lot of pure fun in the air. The ailerons are linked by a separate servo on each side.
You want to tow up gliders with a wingspan of up to 3 meters? No problem at all! And due to the sepa-
rated wing halfes that are connected by a strong aluminium wing joiner you can transport the model to
the airfield easily.
Achtung: Kein Spielzeug! Für Jugendliche unter 14 Jahren nur unter Aufsicht Erwachsener geeignet.
Warning: This is not a toy! Suitable for young people under the age of 14 with adult supervision.
www.pichler-modellbau.de
BAUANLEITUNG / INSTRUCTION MANUAL
TECHNISCHE DATEN
Spannweite: 1.550 mm; Länge: 1.130 mm; Gewicht ca.:
1.750 g; Akku: LiPo 11,1V; RC-Anlage: ab 4 Kanäle
RC-FUNKTIONEN
Höhenruder, Seitenruder, Querruder, Motor, Schlepp-
kupplung (optional)
SPECIFICATIONS
Wingspan: 1.550 mm; Length: 1.130 mm; Weight
approx.: 1.750 g; Battery: LiPo 11,1V; Radio: min. 4
channels
RC-Functions
Elevator, Rudder, Aileron, Motor, Tow Release (optional)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für pichler C7115

Inhaltszusammenfassung für pichler C7115

  • Seite 1 Art.-Nr.: C7115 Der Joker ist das ideale Allround-Flugmodell für alle Tage. Egal ob Anfänger, Fortgeschrittener oder Profi TECHNISCHE DATEN Spannweite: 1.550 mm; Länge: 1.130 mm; Gewicht ca.: - der Joker begeistert jeden Piloten. Durch das niedrige Abfluggewicht ist er sehr gutmütig zu fliegen, 1.750 g;...

  • Seite 2: Inhaltsverzeichnis

    • Montieren Sie das Modell grundsätzlich nur nach der Bauanleitung / Bedienungsanleitung zusammen. Nehmen Sie Umbauten nur vor unter Verwendung von empfohlenen original Ersatz- und Zubehörteilen aus dem Hause Pichler Modellbau. • Beachten Sie stets die Gebrauchsanweisung anderweitig zur Anwendung kommender Komponenten (Regler, Akku, Fernsteuerung etc).

  • Seite 3: Sicherheitshinweise / Safety Instructions

    • Charge your batteries carefully. Always watch the charging process and make sure all connectors are in good conditions. • Do not shorten the battery by connecting the pluspole with the minuspole directly! • Make sure that the wires do not touch rotating or hot parts of the model. www.pichler-modellbau.de Art.-Nr. / Item-No. C7115 Art.-Nr. / Item-No. C7115...

  • Seite 4: Montage / Assembly

    Gestängeanschluss / linkage connector ....2 Klebeband self adhesive tape 3mm Gewindestift / set screw Servogestänge linkage 2 mm Servogestänge Querruderservo linkage aileron servo www.pichler-modellbau.de Art.-Nr. / Item-No. C7115 Art.-Nr. / Item-No. C7115...
  • Seite 5 2 mm ....2 Seitenruderservo rudder servo Auf gute Verklebung achten! Make sure of firm bonding! Nur die Folie ausschneiden cut away film only Nur die Folie ausschneiden cut away film only www.pichler-modellbau.de Art.-Nr. / Item-No. C7115 Art.-Nr. / Item-No. C7115...
  • Seite 6 Connect the speed controller and the servos to the receiver and install the antenna(s) in the QUERRUDER HÖHENRUDER SEITENRUDER model. Please note the manual from the radio manufacturer accordingly. AILERON ELEVATOR RUDDER www.pichler-modellbau.de Art.-Nr. / Item-No. C7115 Art.-Nr. / Item-No. C7115...

  • Seite 7: Hinweise Zur Bedienung / How To Use

    Landebahn. / The closer you come to the ground the more you have to pull the elevator. As the model gets slower, it will land more or less automatically. www.pichler-modellbau.de Art.-Nr. / Item-No. C7115 Art.-Nr. / Item-No. C7115...

  • Seite 8: Service & Gewährleistung / Service & Warranty

    Bearbeitungszeit erheblich. Die meisten Fragen und Probleme lassen sich am schnells- ten per eMail klären. UNERLAUBTE RÜCKSENDUNGEN WERDEN NICHT ANGENOMMEN! Pichler Modellbau GmbH • Lauterbachstrasse 19 • D-84307 Eggenfelden FAX: +49 (0)8721-508 266 20 • eMail: mail@pichler.de HINWEIS ZUR BATTERIEVERORDNUNG Defekte Akkus sind Sondermüll und dürfen nicht über die Mülltonne entsorgt werden.
  • Seite 9 Technische Änderungen sind ohne vorherige Ankündigungen möglich! Jeder Nachdruck, auch auszugsweise, bedarf unserer ausdrücklichen, schriftlichen Genehmigung. Pichler Modellbau GmbH Lauterbachstrasse 19 • D-84307 Eggenfelden Tel. +49 (0)8721-508 26 60 • Fax: +49 (0)8721-508 266 20 • eMail: mail@pichler.de www.pichler-modellbau.de www.pichler-modellbau.de...
