2. Σ Υ Ν Α ΡΜΟΛΟΓΗΣΗ

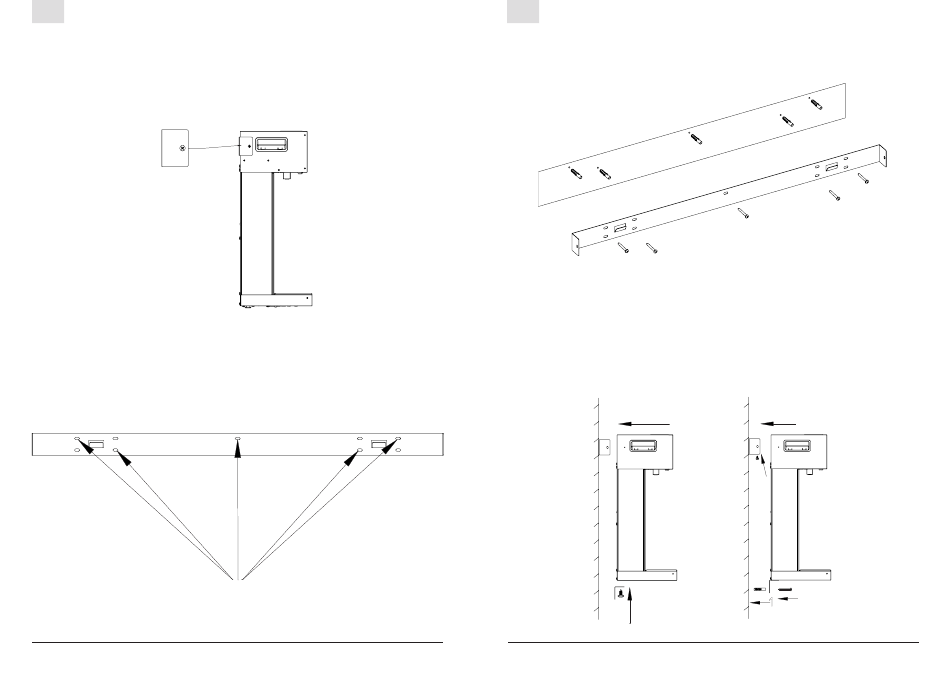

2 .1A Λύσ τε τις βάσεις σ τερέωσης επίτοιχης ανάρτησης. Για τον σκοπό αυτό
ξεβιδώσ τε τις βίδες άνω αρισ τερά και άνω δεξιά. Φυλάξτε τις βίδες.
2 .1B Επι λέξτε έναν σ ταθερό τοίχο και τοποθετήσ τε την δοκό συναρμολόγη -
σης σ την επιθυμητή θέση ανάρτησης του ηλεκτρικού τζακιού. Σημειώσ τε
αφού ευθυγραμμίσετε τη βάση σ τερέωσης τα σημεία των 5 οπών διάτρησης
σ τον τοίχο. Ανοίξτε τις 5 τρύπες για το μέγεθος βύσματος ούπατ που πρό -
κειται να χ ρησιμοποιήσετε για την τοποθέτηση.
Σ Υ Ν Ι Σ Τ Ω Μ Ε Ν Ε Σ Ο Π Ε Σ
124
E L
2 .1C Εισαγάγετε τα βύσματα ούπατ σ τις 5 οπές διάτρησης. Μετά σ τερεώσ τε
τη δοκό συναρμολόγησης με 5 βίδες ST5 x 40 σ τον τοίχο.
2.1D Χρησιμοποιήστε τις βίδες ST4 x 8, για να στερεώσετε τις γωνίες στήριξης
L στην πλάκα βάσης του τζακιού. Αναρτήστε το τζάκι στις βάσεις στερέωσης
και σημειώστε στον τοίχο τα σημεία για δύο τρύπες για τις γωνίες στήριξης L.
Μετά κατεβάστε το τζάκι. Ανοίξτε τις δύο τρύπες με τρυπάνι 8mm στα σημεία
που έχετε σημειώσει. Στη συνέχεια χρησιμοποιήστε τα πλαστικά βύσματα ού-
πατ. Στερεώστε το τζάκι με δύο βίδες ST4 x 8 στη βάση στήριξης. Χρησιμοποιή-
στε 2 βίδες ST5 x 40 για να στερεώσετε στον τοίχο τις γωνίες στήριξης L.
